　　一、產品簡介

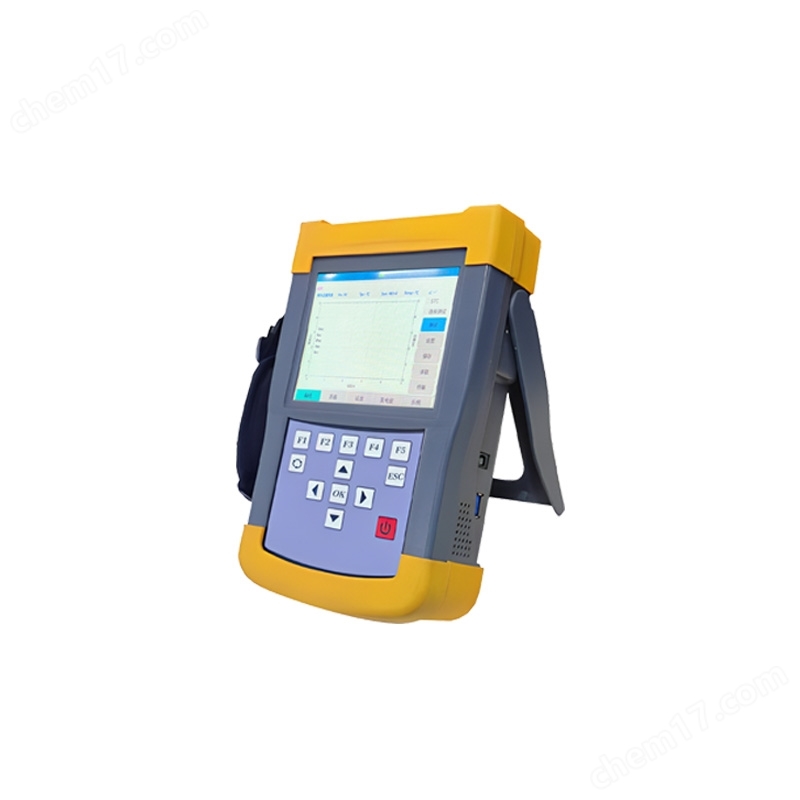

　　光伏組件IV曲線測試儀，電壓測試可達到400V，電流測試可達20A，能夠測試1000W的光伏組件。可以測試太陽能電池組件/方陣的開路電壓、短路電流、最大功率等參數，為用戶提供精準、高效的伏安特性測試工具。能夠快速檢測光伏組串在自然光照下的?作特征，設備操作簡單，攜帶?便，且配備?精度輻照計與溫度傳感器，可提供準確的現場輻照數值等參數。

　　手持式IV測試儀采??體式封裝技術，操作界?功能說明清晰，?鍵式檢測數據導出，單塊組件/組串檢測速度10秒完成，快速精準全?的檢測功能可作為第三?檢測機構與電站運維的?選配置。整機配備更為?精度的電容/電阻式負載，同時配備了更為快速的輻照計操作模塊以及對應的IV曲線分析軟件，可以更?清的解析IV曲線的同時具備持續IV不間斷掃描的優勢，助?光伏全體系電站的檢測。

　　二、功能特點

　　1.觸摸屏加鍵盤操作，包含外設接口，通過U口支持存儲空間擴容。

　　2.室外低照度伏安特性測試，并提供標準STC測試條件修正。

　　3.內置豐富的太陽能電池組件修正模型數據庫，覆蓋大多數組件生產商的產品，為測試結果的轉換比對提供參考，并為用戶提供了全面的參數設置功能，方便用戶手動添加測試修正模型。

　　4.內部具備高壓隔離電源設計，為用戶提供可靠的安全保障。

　　5.自動量程切換功能，帶過壓過流和溫度保護。

　　6.內置大容量可更換鋰離子電池，為測試提供充足電力。

　　7.具備電池板溫度檢測、太陽輻照度檢測等環境監測功能。

　　8.可測量參數：I-V面線，P-V曲線，短路電流，開路電壓，最大功率，最大場壓，電流，太陽電池溫度，輻照度等。

　　三、技術參數

　　1.一般特性

　　2.主要功能

　　(1)可測量參數：短路電流，開路電壓，最大功率，峰值功率點電壓，電流，IV曲線；

　　(2)太陽能電池組件發電量測試及輻照度通量測試功能。

　　(3)即時數據轉換為STC（標準測試條件）下的數據功能。

　　(4)測試并顯示太陽電池組件表面輻照度，太陽電池組件的背面溫度。

　　(5)測試波形存儲：可將測試波形數據及測試條件存入本機內存或外界U盤中。

　　(6)文件拷貝功能：可將本機內存儲的數據文件直接拷貝到U盤中。

　　(7)智能電池電量指示功能。

　　(8)實時測試功能，方便觀察開路電壓顯示值。

　　(9)快速短路電流測試功能。

　　(10)校準數據庫編輯功能，方便用戶自行設置測試校準參數。

　　3.主要技術指標

　　(1)直流電壓測量范圍：5V~400V;

　　(2)直流電壓測量準確性：±0.2%±0.1V;

　　(3)直流電流測試范圍：0.5A~20A;

　　(4)直流電流測試準確性：±0.2%±0.01A。

　　(5)輻照度測試準確度;±3.0%讀數。

　　(6)溫度測試準確度：±1℃。

　　四、產品功能及優勢

　　1.產品功能

　　(1)單組件測試：手持式IV曲線測試儀具備獨的特的組件發電量測試功能，?于當?shù)?照資源檢測。測試儀提供?達400點的?分辨率測試模式及符合Modbus/tcp協議的以太?監視功能，適應科學研究需求。

　　(2)組串測試光伏電站組串測試可快速測試出光伏整串的發電效率，短路，發電量等，并快速篩選不同組串之間的電性能。

　　(3)輻照測量：在輻照計頂端檢測陽光，測量輻照度溫度和角度。

　　(4)STC標稱參數轉化測試：IV測試，匹配當前95%以上光伏電池板規格，更快速的切換不同規格組件參數，并?動計算出電池板當前發電效率以及轉化率。

　　(5)環境監測功能：具備電池板溫度檢測、太陽輻照度檢測等環境檢測功能，并可提供?戶可選的輻照計匹配。

　　2.產品優勢

　　(1)5～400V?精度曲線測試

　　采?我司新的電阻式測試模塊，單組件檢測更為精準，可最?測試400V組串的IV曲線測試，以及20A組串的串并聯測試。

　　(2)持久續航

　　提供內置了?容量鋰電池模組鋰電模組，可備選更換便捷，長達8H持續續航為測試提供充?電?。

　　(3)量程切換

　　針對不同規格的組件/組串的電流電壓，可?動切換測試量程，以提供更為精準的測試范圍，并提供過壓過流保護。

　　(4)光伏組件修正數據庫

　　內置豐富的太陽能電池組件修正模型數據庫，覆蓋?多數組件?產商的產品，為測試結果的轉化?提供參考并為?戶提供了全?的參數設置功能可?動添加。

　　(5)?壓隔離設計更安全

　　設備內部具備?壓隔壁電源設計，為?戶提供可靠的安全保證，開路電壓最?測試范圍可到400V，提供?達1000W光伏陣列測試功能。

　　(6)觸屏?板操作

　　主機操作?板采?觸屏加鍵盤的操作?式，?亮的液晶屏幕可在陽光下顯?更為清晰，整機包含豐富的外設接?提供多種拓展聯機功能。

　　(7)國標?業基準

　　設備符合國際與?業執?標準，并可作為第三?計量依據。

　　◎IEC61215-2005地??晶體硅光伏組件—設計鑒定與定型

　　◎IEC61646-2008地??薄膜電池設計與鑒定規范

　　◎CGC/GF003.1：2009并?光伏發電系統?程驗收技術規范第1部分：電?設備

　　◎GB4793.1-2007/IEC60010-1測試、控制和實驗室?電?設備的安全要求

　　◎IEC60904-22007標準太陽電池的要求

　　◎IEC60891-2009光伏器件的IV實測特性的溫度和輻照度修正?法
