分體補償渦街流量計
- 公司名稱 江蘇中量?jī)x表有限公司
- 品牌
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/8/12 16:35:05
- 訪問次數 16
聯系方式：施然13918062160 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!

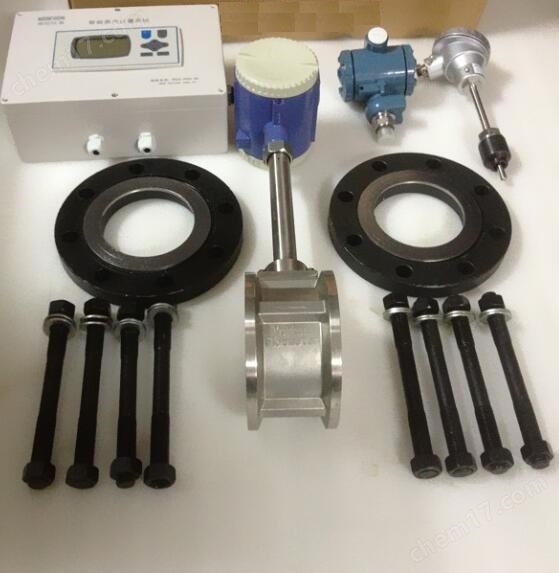

分體補償渦街流量計
測量介質：液體、氣體或蒸汽 量程范圍：液體測量范圍：1.2-2000m3/h 氣體測量范圍：5-11000m3/h 輸出信號：脈沖信號、4～20mA信號、RS485 精度等級：液體：±1% 氣體或蒸汽：±1.5%、±1% 介質溫度：-40℃～+250℃、-40℃～+320℃ 防爆等級：ExdIIBT6或ExiaIICT4 防護等級：IP65
應力式渦街流量計是速度式流量計的一種，廣泛應用于石油、化工、電力、輕工、動力供熱等行業。我公司渦街流量計生產執行標準為渦街流量傳感器（JB/T9249-2015）和檢定規程渦街流量計（JJG1029-2016）。
產品特點
■ 無可動部件，長期穩定，結構簡單便于安裝和維護;
■ 傳感器輸出為脈沖頻率，其頻率與被測流體的實際流量呈線性，零點無漂移，性能十分穩定，結構形式多樣，有管道式、插入式流量傳感器形式;
■ 精確度較高，通常液體的測量精度為±1.0%；氣體的測量精度為±1.5%;
■ 測量量程范圍寬，在雷諾數為2×104 ～7×106范圍內，可達1:20;
■ 壓損?。s為孔板流量計的1/4～1/2），屬于節能流量?jī)x表;
■ 安裝方式靈活，根據現場工藝管道不通，可水平，垂直和不同角度傾斜安裝;
■ 采用消擾電路和抗震動傳感頭，具有一定抗環境振動性能;
■ 采用超低功耗單片微機技術，1節3V10AH鋰電池可使用5年以上;
■ 由軟件對儀表系數非線性進行修正，提高測量精度;
■ 采用EPROM對累積流量進行掉電保護，保護時間大于10年;
技術參數
| 執行標準 | 渦街流量計（JJG1029-2007） |
| 儀表口徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
| 公稱壓力（Mpa） | 1.6Mpa、2.5Mpa、4.0Mpa（其他可訂制） |
| 精度等級 | 液體：±1% |
| 量程比 | 1:10；1:15；1:20 |
| 傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
| 使用條件 | 介質溫度：-40℃～+250℃、-40℃～+320℃ |
| 信號輸出功能 | 脈沖信號、4～20mA信號 |
| 通訊輸出功能 | RS485通訊輸出、HART協議等 |
| 工作電源 | 外電源：34VDC±15%，紋波≤±5%，適用于4～20mA輸出、脈沖輸出、RS485通訊輸出等 內電源：1組3.1V10AH鋰電池，電池電壓在2.0V～3.0V時均可正常工作 |
| 信號線接口 | 基本型：豪斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
| 防爆等級 | ExiaIICT5或ExdIIBT6 |
| 防護等級 | IP65或更高（可訂制） |
