內蒙古 鄂爾多斯翅片式煙氣余熱回收
| 參考價 | ￥ 142000 |
| 訂貨量 | ≥1臺 |
- 公司名稱 遼寧中創億達設備制造有限公司
- 品牌 中創
- 型號 內蒙古
- 產地 遼寧
- 廠商性質 生產廠家
- 更新時間 2025/8/13 13:29:23
- 訪問次數 19
聯系方式：王維18840014121 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息，謝謝!
板式換熱器，管殼式換熱器，翅片管，翅片管換熱器，空氣加熱器，空氣冷卻器，糧食烘干塔配套換熱器，煙氣余熱回收換熱器，脫硫脫硝塔配套換熱器，固體電蓄熱鍋爐配套換熱器，浮動盤管容積式換熱器，空氣源熱泵，各類換熱機組等節能設備
| 傳熱方式 | 間壁式換熱器 | 流道截面積 | 0.34m2 |
|---|---|---|---|
| 應用領域 | 環保,化工,鋼鐵/金屬,制藥/生物制藥,綜合 | 重量 | 486kgkg |
| 材質 | 碳鋼、不銹鋼、鋁、銅 | 用途 | 加熱、冷卻、余熱回收 |
| 外形尺寸 | 2600mm*2400mm*3500mm | 國產 | 是 |

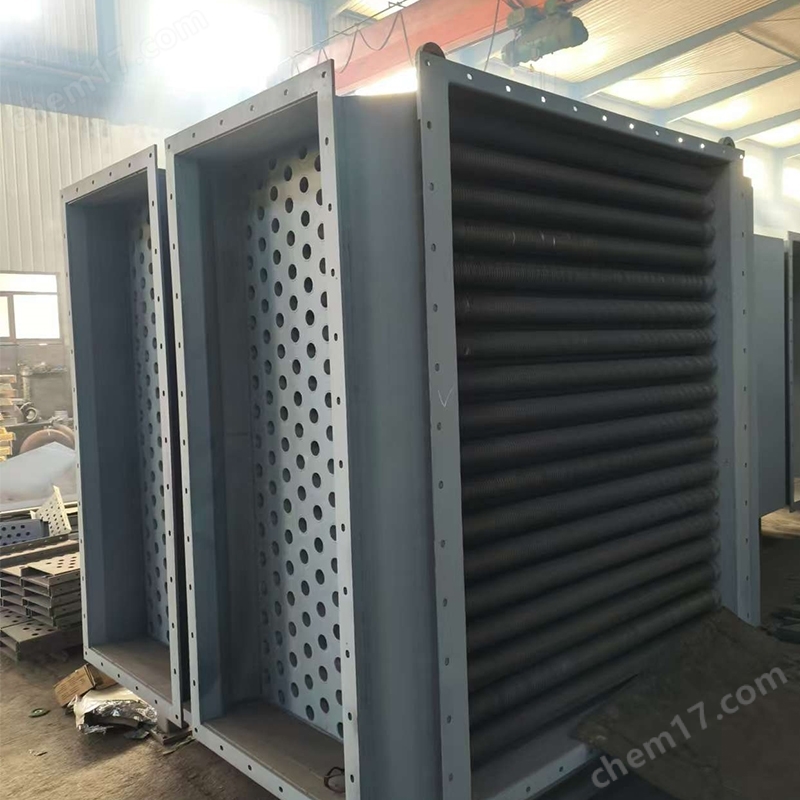

鄂爾多斯翅片式煙氣余熱回收
翅片式煙氣余熱回收器是一種高效的熱能回收裝置，主要用于回收工業煙氣中的余熱，提升能源利用率并減少排放。以下是對其工作原理、特點、應用及設計要點：
1. 工作原理
通過 翅片管（擴展表面管） 增強傳熱：
高溫?zé)煔?/span> 流經翅片管外壁，熱量傳導至管內工質（如水、空氣、有機工質等）。
翅片結構 顯著增加換熱面積，強化傳熱效率，尤其適合煙氣側對流換熱系數較低的場景。
2. 核心特點
高效傳熱：翅片可增大換熱面積3~10倍，減少設備體積。
耐腐蝕設計：采用 不銹鋼、ND鋼 或 表面涂層（搪瓷、鍍鋅） 應對煙氣腐蝕。
防積灰措施：優化翅片間距（常為4~10mm）、布置方式（錯列/順列）或加裝 吹灰裝置。
模塊化結構：便于維護和擴容。
3. 典型應用場景
工業鍋爐：回收煙氣余熱預熱燃燒空氣（空氣預熱器）或給水。
冶金行業：高爐、轉爐煙氣余熱發電（如ORC系統）。
化工/石化：工藝廢氣熱量回收用于加熱或蒸汽生成。
垃圾焚燒：降低排煙溫度，滿足環保要求。
鄂爾多斯翅片式煙氣余熱回收
4. 關鍵設計參數
| 參數 | 典型值/考慮因素 |
|---|---|
| 煙氣溫度 | 入口150~600℃，出口可降至90~150℃ |
| 翅片類型 | 螺旋翅片、H型翅片（高防堵性）、針狀翅片 |
| 材質 | 碳鋼（經濟）、不銹鋼（耐腐蝕） |
| 工質流速 | 水側1~2m/s，空氣側10~20m/s |
| 換熱系數 | 煙氣側30~100 W/(m2·K)，水側3000~6000 W/(m2·K) |
5. 選型與優化要點
經濟性分析：平衡 初投資（翅片材料成本）與 運行收益（節能回報周期）。
防堵設計：針對高灰分煙氣（如燃煤），采用 寬間距翅片+激波吹灰。
露點腐蝕規避：控制壁溫高于酸露點（如硫酸露點約120~150℃）。
CFD模擬：優化流場分布，避免局部積灰或磨損。
6. 維護與故障處理
定期清洗：機械清理或化學清洗去除積灰/結垢。
監測指標：壓差增大（提示堵塞）、出口溫度異常（傳熱下降）。
泄漏檢測：焊縫或管壁腐蝕穿孔時及時更換。
7. 技術前沿
復合翅片：納米涂層翅片（提升耐腐性）+ 波紋翅片（增強湍流）。
相變材料（PCM）：集成潛熱存儲，應對負荷波動。
數字孿生：實時監控與預測性維護。
結論：翅片式煙氣余熱回收器是工業節能的關鍵設備，需根據煙氣特性（溫度、成分、含塵量）定制設計，同時結合維護策略以保障長期高效運行。實際項目中建議與專業制造商合作，進行針對性熱力計算與結構優化。
