JII.410 超聲波焊接機SEIDENSHA精電舍 壓力機發振器
- 公司名稱 北崎國際貿易(北京)有限公司
- 品牌 SEIDENSHA/精電舍電子
- 型號 JII.410
- 產地 日本
- 廠商性質 經銷商
- 更新時間 2025/8/13 16:50:13
- 訪問次數 17
聯系方式:周生15510102388 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
應用領域 | 電子/電池,道路/軌道/船舶,汽車及零部件,電氣,綜合 |
---|
多種焊接模式和數字恒定幅度控制,確保穩定的焊接質量。 除了面板作外,它還可以顯示焊接狀態的圖表,并結合焊接管理軟件檢查良率。 它可用于廣泛的應用,包括模制零件的傳遞焊、片材和非織造布的直接焊接、嵌件、點焊、穿孔和澆口切割。 可選地,它也可用于工業網絡通信。

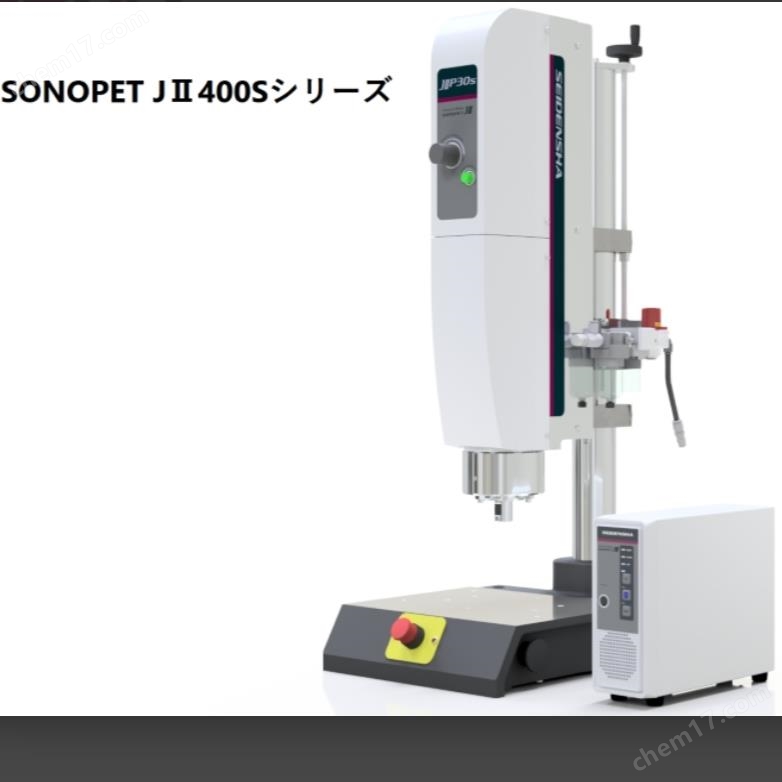

超聲波焊接機SEIDENSHA精電舍 壓力機發振器 SONOPET JII.410
超聲波焊接機SEIDENSHA精電舍 壓力機發振器 SONOPET JII.410
產品特點
?工業網絡支持(EtherNet/IP、CC-Link IE、CC-Link) ?藍牙通信支持
?使用稱重傳感器進行負載控制(S型) ?使用線性編碼器進行俯沖控制(S型)
通過數字恒定幅度控制、多種焊接
模式組合、焊接條件記憶和焊接結果存儲實現焊接
穩定性
主要特點
S型 | B型 | ||
---|---|---|---|
振蕩控制 | 時間(1ms分辨率)能量 (0.001J分辨率)峰值 功率(1W分辨率) | ● | ● |
俯沖(1 μm 分辨率) | ● | – | |
AND/OR 組合控制 | ● | ● | |
連續振蕩 | – | – | |
NG項目 | 時間、能量、峰值功率 | ● | ● |
俯沖、載荷、滯留俯沖、總俯沖 | ● | – | |
保持時間、總距離 | ● | ● | |
誤差判斷 | 速度、距離、下降時間、氣壓 | 速度、距離、下降時間 | |
保留控制設置 | 時間、俯沖和/或 | 僅時間 | |
焊接管理軟件 | J-Tool |
S型
使用稱重傳感器進行實際負載下的焊接管理
通過直接檢測負載值并將其反映在焊接條件中,可以設置明確的焊接條件并實現穩定的質量控制。使用線性編碼器進行俯沖管理。
它配備了分辨率為1 μm的線性編碼器,可以對焊縫下沉量進行更詳細的數值設置。 此外,通過從鱗片原點開始選擇俯沖控制,它適用于實現焊接后產品高度均勻的應用。低負載焊接條件的設置
由于標配了自重平衡機構,因此可以在低負載下設置焊接條件。 即使在低負載條件下,壓力機也能響應迅速,從而縮短循環時間。B型
配置簡單,性價比高
壓力的調節是由調節器執行的簡單配置。 振蕩起始位置的調整是基于標準安裝兩種距離數值輸入或自動檢測系統,因此更換載物臺時無需進行復雜的調整工作。壓力機設備選項的組合
壓力機單元配置組合以適應您的應用

共同特點
數字 PLL 的頻率自動跟蹤控制。
它采用振蕩頻率自動跟蹤的方式,通過高速、高性能的數字信號處理,實現穩定可靠的振蕩控制。頻率搜索功能
根據工具喇叭和作環境,通過振蕩器面板作和外部信號自動搜索和設置最佳振蕩頻率。 您還可以任意設置振蕩開始的頻率。多種焊接模式組合
可以對時間、能量、峰值功率和俯沖進行單一或組合控制(AND/OR 控制)。 此外,通過連續振蕩等各種模式設置,可以進行焊接控制。 (可配置模式因型號而異)焊接條件記憶和焊接結果存儲
振蕩器內最多可存儲 32 種不同的焊接條件。 此外,還可以存儲超過 650 萬個焊接結果。工業網絡就緒
可以選擇傳統的外部 I/O,但通過利用 EtherNet/IP、CC-Link IE 和 CC-Link 等工業網絡,通過減少布線和集中管理數據,有助于提高生產率。實現布線節省

提高生產力

通過數字恒定幅度控制實現焊接穩定性。
通過在負載下保持刀角的幅度恒定,可以提高焊接和填縫的穩定性并減少焊接時間。還可以通過數字控制來調整幅度的行為。效果圖像

多功能保護
各種異常檢測功能保護振蕩器和振動單元。通過數字參數化進行維護
通過消除振蕩器內部的模擬調整,它可以為快速維護服務做好準備。VFD 用戶界面
顯示語言為日語、英語和中文。通信端口
與焊接管理軟件連接※這使您可以監控設備的狀況、設置焊接條件并收集焊接數據。* 以太網或 USB Type-B
藍牙通信支持
它可以連接到智能設備。 它可用于狀態監測和焊接條件的簡單設置。振蕩器
振蕩器 | JII.410 | JII.910 | JII.430 | JII.930 | JII.440 | JII.940 |
---|---|---|---|---|---|---|
類型 | S/B | |||||
振蕩頻率 (kHz) | 19.15 | 28.50 | 39.50 | |||
最大功率 (W) | 420 | 900 | 420 | 900 | 420 | 900 |
電源輸入 (V) | AC100~240(單相) | |||||
尺寸:寬 x 深 x 高(毫米) | 80x254x 212 | 120x332x 260 | 80x254x 212 | 120x332x 260 | 80x254x 212 | 120x332x 260 |
質量(公斤) | 約 3.0 | 約 6.0 | 約 3.0 | 約 6.0 | 約 3.0 | 約 6.0 |
規格適合 | 國內無線電法/CE 標志(EMC 指令/低音量tage 指令)/FCC *CE 標志僅與印刷機類型 P 兼容 |
*所列產品的規格和尺寸如有更改,恕不另行通知。
可選部件
擴展作單元
用于 JII.P30 的獨立外部 IO 單元
