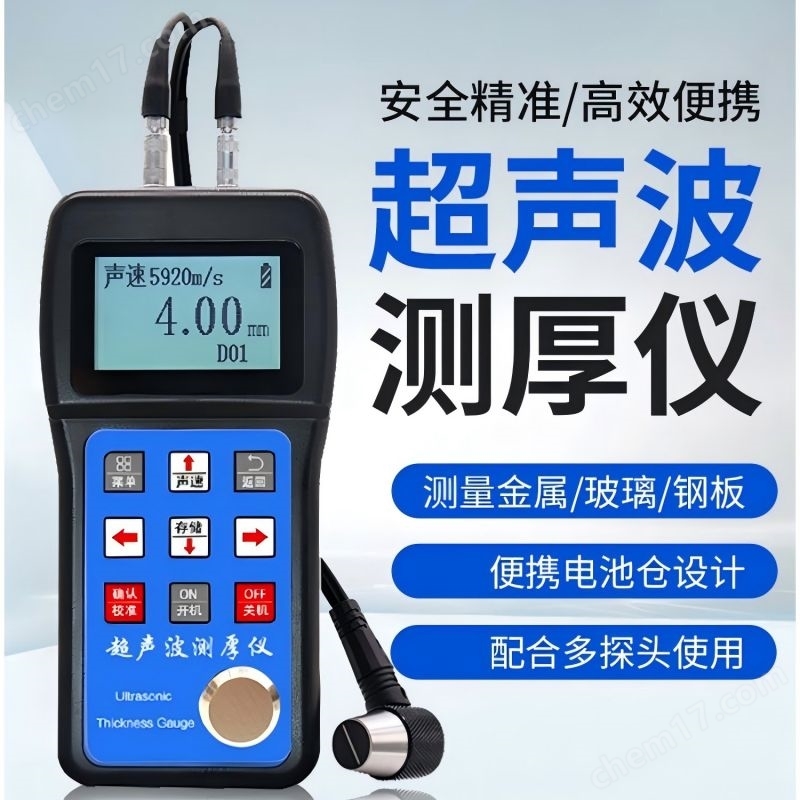

一、TT100艾格斯威超聲波測厚儀概述:

本儀器是智能型超聲波測厚儀，采用最新的高性能、低功耗微處理器技術，基于超聲波測量原理，可以測量金屬及其它多種材料的厚度，并可以對材料的聲速進行測量?？梢詫?duì)生產設備中各種管道和壓力容器進行監測，監測它們?cè)谑褂眠^(guò)程中受腐蝕后的減薄程度，也可以對各種板材和各種加工零件作精確測量。本儀器可廣泛應用于石油、化工、冶金、造船、航空、航天等多個領域。

二、TT100艾格斯威超聲波測厚儀技術參數:

顯示方法：高對比度的128*64液晶顯示，高亮度EL背光；

測量范圍：(0.75~600)mm（鋼中）；公制和英制可選

聲速范圍：(1000~9999) m/s：

分 辨 率：0.01mm

示值精度：±（0.5%H+0.04mm)；H為被測物實際厚度

測量周期：?jiǎn)吸c(diǎn)測量時每秒鐘6次；

存儲容量：可存儲40個厚度測量數據

工作電壓： 2節AA尺寸堿性電池

持續工作時間：大于50h（不開背光時）

外形尺寸：145mm×74mm×32 mm

整機重量：245g

三、主要功能:

適合測量金屬(如鋼、鑄鐵、鋁、銅等)、塑料、陶瓷、玻璃、玻璃纖維及其他任何超聲波的良導體的厚度；

可配備多種不同頻率、不同晶片尺寸的探頭使用；

已知厚度可以反測聲速，以提高測量精度；

具有耦合狀態提示功能；

有EL背光顯示，方便在光線昏暗環境中使用；

有剩余電量指示功能，可實時顯示電池剩余電量；

具有自動休眠、自動關機等節電功能；

小巧、便攜、可靠性高，適用于惡劣的操作環境，抗振動、沖擊和電磁干擾；

四、工作原理:

本超聲波測厚儀對厚度的測量，是由探頭產生超聲波脈沖透過耦合劑到達被測體，一部分超聲信號被物體底面反射，探頭接收由被測體底面反射的回波，精確地計算超聲波的往返時間，并按下式計算厚度值，再將計算結果顯示出來。

式中： H－測量厚度； v－材料聲速；

t－超聲波在試件中往返一次的傳播時間。

五、儀器配置：

六、探頭選擇：

七、工作條件:

環境溫度：

操作溫度－20℃～＋50℃；

存儲溫度：-30℃～＋70℃

相對濕度≤90％；

周?chē)h(huán)境無強烈振動、無強烈磁場、無腐蝕性介質及嚴重粉塵。

八、材料聲速表:
