AG-9800 型全譜火花直讀光譜儀：

電倍增管

AG-9800型全譜直讀光譜儀采用國際標準的設計和制造工藝技術，采用全數字化技術，替代龐大的光（PMT）模擬技術，與國際光譜儀技術同步，采用真空光學室設計及全數字化激發光源、CCD檢測器、高速數據讀出系統，使儀器具有高的性能、極低的檢出線、長期的穩定性和重復性。適用于金屬制造業、加工業及金屬冶煉業用于質量監控、材料牌號識別、材料研究和開發的主要設備之一。

AG-9800 型全譜火花直讀光譜儀：

1、我們所面向的行業：

鑄造、冶煉、機械、航空航天、環保、高?？蒲械刃袠I(yè)加工中質量控制與元素含量分析

我們可做的材料分析

黑色金屬合金:生鐵、鑄鐵、鑄鋼、鋼及鋼合金等（C，Si，Mn，P，S，Ni，Cr，Ti…）

有色金屬合金:鋁、鋅、銅、鎳、鈷、鎂、鉛等（Si，F(xiàn)e，Cu，Mg，Mn，Ni，Pb，Sb，Bi…）

其它特種金屬合金

2、規格和技術參數

2.1、產品名稱及型號

1、產品名稱：全譜火花直讀光譜儀

2、產品型號：AG-9800

3、檢測器：CCD

2.2光學系統

1、帕型-龍格光學結構，真空羅蘭圓光柵分光室;

2、半潛式真空室入射透鏡清洗裝置;

3、入射狹縫的微位移裝置，高精度反鍍膜入射狹縫，10微米；

4、光柵：羅蘭圓光柵；刻線：2400線/mm；焦距：400mm

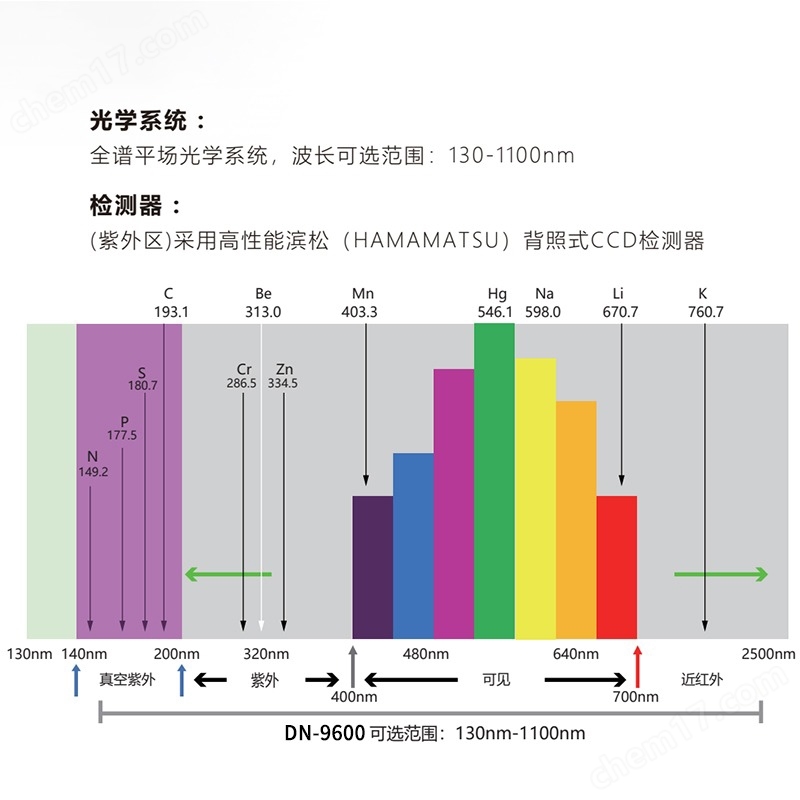

5、分光室波長范圍：120--900nm；

6、光室：超薄恒溫一體光室，自動恒溫35℃，精度±0.1℃；

2.3、電子系統

1、峰值電壓采樣電路

2、光譜儀光學室的真空測量電路

3、采用ARM芯片高速u(mài)sb多通道同步數據采集，16*100k同步采樣；

4、16通道高精度CCD、東芝TCD1304,像素3648、總像素58368高分辨率全譜采集

5、AD采集：16位單像素?cái)?shù)模轉換；

6、制冷裝置：CCD采用制冷降噪、噪聲小、靈敏度高；

7、信號傳輸：光纖數字編碼傳送、抗干擾強；

2.4、激發光源

1、全頻數字激發光源：激發頻率100-1000Hz;

2、數字化激發能量調節；

3、雙火花組合放電：樣品激發更穩定；

4、氬氣壓力電子感應保護裝置：激發更安全，

保持恒定激發壓力；

2.5、氣路

1.流量計壓力調節：輸入壓力，0.25MPa；

2.流量計指示調節：<5L/min:

3.帶氬氣常流設定閥：0.2L-0.5L/min:

2.6、樣品臺

1、開放式樣品臺：可適應較大式樣分析：

2、不銹鋼激發平臺：經久耐用；

3、雙氣路激發裝置：樣品激發采用水平、

垂直雙氣路，有利于樣品的穩定激發；

2.7、真空

1、超薄真空體：可配置小型真空泵；

2、真空度：真空控制小于2pa；

3、間歇式真空控制裝置：抽氣3-5min，可保持>3小時，確保光室常年處于高靈敏狀態，避免油氣污染；

4、真空泵：帶防反油裝置，確保光室不被反油損壞；

2.8、供電電源

1、單相220V 50Hz，待機功率：約100w；激發工作功率：約600w；

2、真空泵獨立供電：功率：約500w。

2.9、外觀結構

1、外形尺寸（單位：mm）：L*D*H:684（L）×584（D）×350（H）

2、總重量：約70kg

3、據采集系統

高性能ARM數據處理器，具有超高速數據采集及控制功能

高性能CCD固態檢測技術，波段內的譜線全譜接收；

外置式計算機（用戶自選）

FPGA及高速數據通訊技術，數據讀入功能強大，檢測數據整體讀入時間短

4、分析軟件

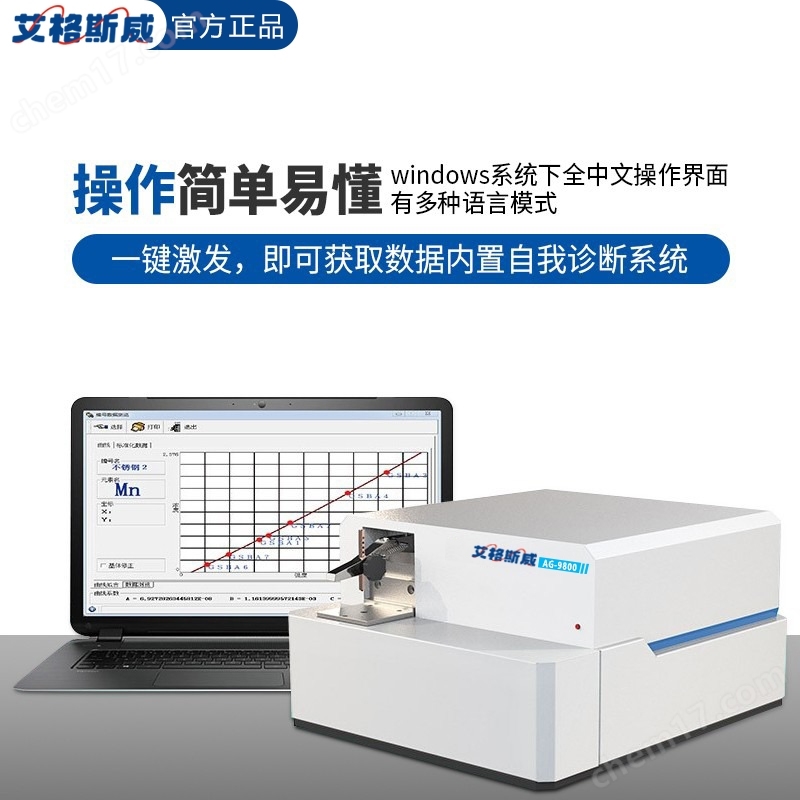

1、全中文windows系統下運行全中文分析軟件，根據需求可切換多國語言版本，設置分析參數，激發、沖洗、予燃爆光時間選擇，自動完成。

2、自動數據采集，最小二乘原理自動擬合工作曲線。

3、分析曲線自動二點或單點標準化。

4、自動控樣校正，一條分析曲線，可以選擇多點控樣校正。

5、輸出方式可選：強度、強度比率、濃度、校正濃度。

6、在同一點可重復一次或多次激發，刪除一次或多次激發結果。

7、自動計算平均值，SD和RSD。

8、自動校正元素間的干擾和背景修正。

9、公用的標準物質庫。

10、測試結果可打印輸出、存盤保存，打印格式可自己編排，也可生成Word文檔等，進行保存。

11、測試結果可以通過網絡和計算機標準口進行遠距離傳輸。

12、軟件附帶故障診斷和自測試程序，自動生成的數據文件，可以遠程對儀器故障進行判斷。

13、可多控樣分析切換，分析方便、省力。

14、數據處理系統：標準配置的品牌計算機，打印機，工業標準USB通訊口，兼容性更好，使用更方便。

售后服務

1、質保期

儀器安裝驗收合格日起12個月內免費負責質量保證，終身維護。如遇到儀器問題我司將及

時做出回應,如儀器出現故障我司將承諾1-2個工作日之內到達現場(不可抗拒原因除外),

及時幫助用戶解決問題。

2、售后服務保證

2.1、公司實力保障：我公司擁有一支強大的專業技術工程師，可以為廣大用戶提供良好的

技術服務，并配備大量的耗材和零配件，以便能隨時滿足客戶的需求，保證所提供設備的

正常運行；

2.2、咨詢的電話：對客戶的來電、來信和來訪所反映的問題，我們均詳細記錄，售

后服務總部會及時妥善處理，給客戶以滿意答復。

8、安裝準備：

1.用戶必須做一條儀器專用地線（和其他儀器的地線分開），接地電阻小于1歐姆。

2.一臺交流參數穩壓器(單相220V)（選購）

3.兩瓶純氬氣，純度大于99.999%

4.一臺雙盤磨樣機及一臺落地式砂輪機，用于鋼鐵試樣表面的打磨；對于鋁試樣表面，則

用車床處理。

5.一臺空調機，對于潮濕地區，需配備一臺去濕機；室內濕度需控制在75%以下（選購）

6.若氬氣純度不夠，需配置一臺氬氣凈化器。（選購）

7.一臺切割機，用于外型不適于光譜儀分析的樣品的處理。（選購）

8.與用戶方所生產產品相對應的國家的一級標準樣品。

9.儀器工作臺一套，用于放置儀器、電腦，需保證能承受70Kg及以上。
