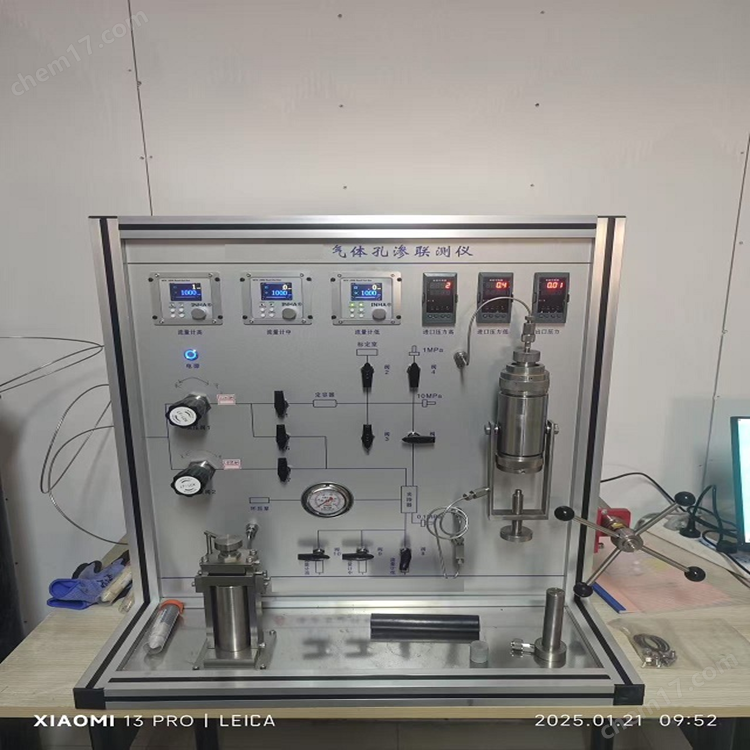

低滲氣體孔滲聯測儀 型號：HAD-KY3

孔隙度測量部分

一、主要技術指標

1．適用巖心：φ25mm、L≤80mm

2．測量壓力：0.7MPa

3．工作介質：氦氣、氮?dú)?/span>

4．測量精度：0.5%

二、方法原理

孔隙度的測量，系氣體法測定，測量介質為氮?dú)饣蚝?，原理基于波義耳定律，即用已知體積的標準體，在設定的初始?jí)毫ο?，使氣體向處于常壓下的巖心室作等溫膨脹，氣體擴散到巖心孔隙之中，利用壓力的變化和已知體積，依據氣態方程，即可求出被測巖樣的有效孔隙體積和顆粒體積，則可算出巖樣孔隙度。

三、結構組成

    儀器由定容器、孔隙度巖心夾持器、調壓閥、壓力變送器、截止閥和氣路系統組成，見流程圖。

四、低滲氣體孔滲聯測儀操作

⑴．顆粒體積校驗：

a．關閉所有的閥門，所有標準塊裝入模型杯；開閥4。

b．打開進氣閥1、調節調壓閥，使LED顯示600.0，關進氣閥1；

c．打開顆粒閥2，壓力向夾持器膨脹，壓力平衡后，計算機采集平衡壓力；

d．開測試壓力放空閥3放空，打開夾持器，取出¹/₈″標準塊，關測試壓力放空閥3、顆粒閥2；

e．重復步驟b、c；

f．開測試壓力放空3，打開夾持器，取出³/₈″標準塊，放入¹/₈″標準塊，關測試壓力放空閥3、顆粒閥2；

g．重復步驟b、c；

h．計算機自動計算各校驗參數。

（2）．顆粒體積測定

a．打開夾持器，取出部分標準塊，放入被測巖心；

b．關閉所有閥門；

c．開進氣閥1，調節調壓閥，使LED顯示600.0，關進氣閥；

d．打開顆粒閥2，壓力向模型杯擴散；

e．壓力平衡后，計算機采集平衡壓力，計算顆粒體積，開測試壓力放空閥3放空。

滲透率測量部分

一、概  述

滲透率自動測定儀為一種巖心物性分析性?xún)x器，可為石油、地質、煤礦等行業的科研單位提供可靠的巖心滲透率分析依據，可以準確地測定出0.01～8000×10^-3μm²的巖心空氣滲透率。

該儀器具有性能穩定，數據自動采集、處理，操作簡便，測定速度快等優點。

主要技術參數：

1．a(chǎn). 測量范圍：0.01～8000×10^-3μm²；

   b. 測量壓力：0-10MPa ；

   c. 密封壓力：0-16MPa；

2．分析巖心尺寸：φ25×25～80mm；

3．傳感器量程：1MPa/10MPa

4．流量計量程：10mL/min、100mL/min、1000mL/min；

5．電源電壓：AC 220V+10%    50Hz；

6．測量誤差：低滲透率≤10%

             中高滲透率≤5%

7．工作環境：溫度20±5%，相對濕度85%以下。

二、基本原理

滲透率自動測定儀是基于達西定律而設計的，在一定的壓力下使空氣流過巖心，由于巖心滲透率不同，通過巖心的流量、壓力也不同，壓力傳感器、流量計、A/D處理器、微機系統對此壓力值、流量值進行采集，經運算程序處理后自動打印滲透率值。

三、儀器結構和性能

滲透率自動測定儀由測試儀和微機組成。其測定范圍為0.01～8000×10^-3μm²。

該儀器各系統功能如下：

1．自動供氣系統：由氣瓶輸出一定壓力的氣體，并經過凈化及干燥處理。

2．壓力測量系統：氣體經過調壓閥輸出所需的測量壓力，且以此值作為巖心前端的測試壓力，由壓力傳感器檢測，直接反映在數字顯示表上，并被自動采集下來。

3．氣體經過巖心的流量，由質量流量計進行計量，同時在流量顯示儀上顯示其流量值。

4．巖心夾持器：由巖心室、堵頭、壓帽、膠皮筒等部分組成。并且根據巖心的長短調節螺桿，使巖心塞頂緊巖心，并加環壓密封，經測試后放空環壓，再通過調節螺桿放松柱塞取出巖心。

5．環壓表：用它來指示橡皮筒外部所加的壓力值。

6．整機控制系統：由電氣控制單元和微機組成。

7．?dāng)?shù)據處理系統：計算機自動采集壓力、流量等數據，并結合其它參數由數據處理軟件進行數據的處理，計算巖心的滲透率。

四、測試準備

1．樣品準備

①．樣品加工：將待測樣品用鉆床鉆成直徑為25mm、長度為25～80mm，兩端面磨平并與樣品軸線垂直。

②．樣品處理：含油樣品先洗油，然后用150℃在烘箱中烘干（時間長短可視具體情況而定），然后放入干燥器中冷至室溫待測。

五、儀器準備

按照流程圖連續接好以后，經過檢漏，關閉面板上的全部閥門（壓力調節器出廠前已調好，可不再調節）。

1．上流檢漏：用肥皂液涂于各接頭處，如果有漏，可看見肥皂泡，檢查各個接頭與閥門及管線。

2．巖心夾持器檢漏：巖心夾持器系統的檢漏可按下述方式進行：

⑴．巖心夾持器中放一塊孔隙與滲透率都很大的樣品，夾持器橡皮筒中加環壓1.2MPa。該樣品的長度必須是夾持器能測試最長的樣品長度。

⑵．關掉環壓閥，橡皮筒中壓力下降時，環壓表壓力就會顯示出來，這就表示有泄漏。如果檢查有關管線與接頭不泄漏，就判斷是夾持器有泄漏處?？砂聪铝蟹绞綑z查泄漏的位置：

㈠．關閉通向巖心夾持器的上流的閥門，如果夾持器出口有氣流，說明巖心夾持器橡皮筒有小孔漏泄，必須重新更換一個橡皮筒。

㈡．如果不是巖心夾持器的橡皮筒漏氣，就緊一下夾持器上下螺母，擰緊后還是漏，就用肥皂液找出泄漏處，進行合理的修理。

六、測試步驟

1．從干燥器中取出適合夾持器直徑的巖樣，用游標卡尺量出巖樣的長度和直徑，計算其橫截面積A，幾何尺寸必須在進行測定之前量出。如果為了保持巖心端面干凈，而需要將巖心的一部分切掉之后，應重新量取其長度。

2．先檢查面板上各閥門是否關死。

3．將測量幾何尺寸的巖樣裝進巖心夾持器的橡皮筒內，擰緊下端的緊固螺桿頂緊巖心。

4．加環壓密封巖心。

5．選擇流量計：

該儀器有三種量程不同流量計，在使用時應根據流量的大小不同，選擇適當?shù)牧髁坑?jì)。

可選擇流量大一點的流量計進行測試，在了解流量值后再選擇適當?shù)牧髁坑?jì)。

6．根據且測巖心滲透率情況，調節測試壓力，等壓力、流量穩定后點采集鍵，計算滲透率值。

7．如果要繼續測試，再重復步驟3～7。如果實驗結束，關閉進氣閥6或7，將夾持器內的壓力放空，再將環壓放空，取下巖心。再將柱塞推進夾持器，擰緊頂緊螺桿、關閉所有閥門。

8．記錄數據

⑴.記錄當天的大氣壓力；

⑵.記錄所用氣體類別；

⑶.記錄上流壓力（采集）；

⑷.記錄流量（采集）；

⑸.記錄巖樣號、長度、直徑。

9．將上述測定的參數填入原始數據表格。

10．注意事項：

⑴.巖樣兩端必須垂直于巖樣的軸線，并且兩端面應互相平行，巖樣端面不規則時，可能使橡皮筒折皺或劃破。

⑵.巖心夾持器中未放樣器時，絕對不能加環壓，否測就會損壞橡皮筒。

⑶.巖心直徑比規定值小1～1.5mm時，放入夾持中不會損壞橡皮筒；如果更小，就應采取適當?shù)姆椒右蕴幚?，使之不損壞橡皮筒。
