1.產品介紹

1.1 產品概述

高壓斷路器（或稱高壓開關）它不僅可以切斷或閉合高壓電路中的空載電

流和負荷電流，而且當系統發生故障時具有保護裝置的作用，切斷過負荷電流

和短路電流，它具有相當完善的滅弧結構和足夠的斷流能力，從而保證設備和

工作人員的人身安全。高壓斷路器發生故障或者老化，如不及時處理，將會對

電力的運行和生命財產安全造成極大的影響。因此，對高壓斷路器的機械特性

監測顯得尤為重要。

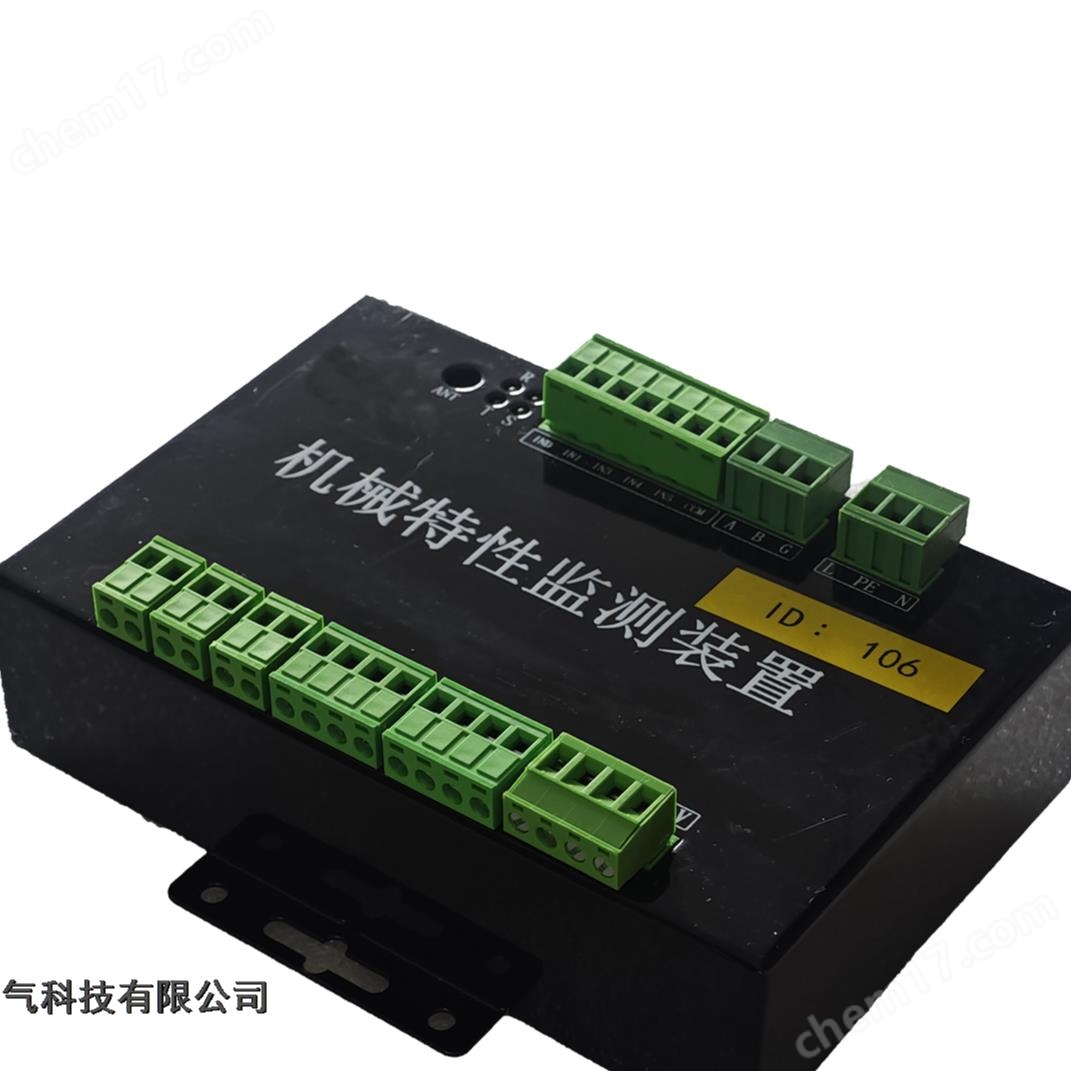

億諾電氣 機械特性監測 高壓斷路 支持定制主要用于在線檢測高壓斷路器的分閘電流、分閘電壓、合閘電流、合閘電壓、分閘次數、合閘次數，通過監測斷路器的電氣參數，及 時掌握斷路器的運行情況，了解斷路器的機械性能，當發生異常時能夠及時報

警提示維護，減少因斷路器自身故障而引起的意外事故，保證斷路器的使用壽

命。

1.2 功能特點

§ 分合閘電流監測：對高壓斷路器分合閘電流進行實時監測。

§ 分合閘電壓監測：對高壓斷路器分合閘電壓進行實時監測。

§ 分合閘次數監測：對高壓斷路器分合閘電壓進行實時監測。

§ 儲能電機電流監測：對儲能電機電流進行實時監測。

§ 閾值告警：通過與預設閾值進行比較，直接輸出告警狀態。

§ RS485通訊：工業全隔離RS485通訊接口，通訊距離達2000米。

§ 標準Modbus-RTU通訊協議，地址、波特率可設置。

§ 監控平臺對接：可提供軟件底層接口，與第三方監控平臺對接，共享監控數據

§ 多外殼可選：金屬外殼，安裝靈活。

§ 采集通道定制：支持定制不同數量采集通道，以滿足多樣化監控需求。

§ 量程定制：支持定制不同采集量程，以滿足個性化監控需求。機械特性監測裝置

1.3 主要技術參數

2.外觀尺寸

3.安裝說明

3.1 安裝前檢查

設備清單：

§ 機械特性監測采集器1臺

§ 電流互感器3只

§ 配套接線端子1套

§ 安裝支架1套（選配）

§ 合格證、保修卡機械特性監測裝置

3.2 安裝方式

3.3 線纜連接說明

4.使用說明

4.1 設備與計算機連接

4.1.1 RS485連接

USB轉RS485設備（自備）A、B與機械特性監測設備RS485接口A、B端子用線纜連

接，USB轉RS485設備USB接口插入計算機，并且安裝有效的設備驅動（自備）。

4.2 計算機軟件使用

4.2.1 RS485接入：機械特性監測裝置

a. 檢查USB轉RS485轉換器 COM 口（“我的電腦—屬性—設備管理器—端口”

里面查看 COM 端口）， 下圖列舉出幾種不同的 485 轉換器的驅動名稱。

b. 啟動串口調試軟件

（軟件下載請參照文檔末尾，此處以SSCOM軟件為例，

可使用其他串口調試工具），如圖選擇正確的COM端口，配置波特率、發送、接收、

校驗后啟動串口，在發送窗口發送正確的通訊命令即可。（通訊命令請參照通訊協

議）

4.3 其他組態軟件或設備連接

億諾電氣 機械特性監測 高壓斷路 支持定制一般建議連接RS485接口，支持Modbus-RTU協議的組態軟件或設備。

5.常見問題及原因

5.1 設備無法連接到 PLC 或電腦

可能的原因：

1) 電腦有多個 COM 口，選擇的口不正確。

2) 設備地址錯誤，或者存在地址重復的設備（出廠默認全部為 1）。

3) 波特率，校驗方式，數據位，停止位錯誤。

4) 主機輪詢間隔和等待應答時間太短，需要都設置在 200ms 以上。機械特性監測裝置

5) 485 總線有斷開，或者 A、B 線接反。

6) 設備數量過多或布線太長，應就近供電，加 485 增強器，同時增加 120Ω

終端電阻。

7) USB 轉 485 驅動未安裝或者損壞。

8) 設備損壞。
