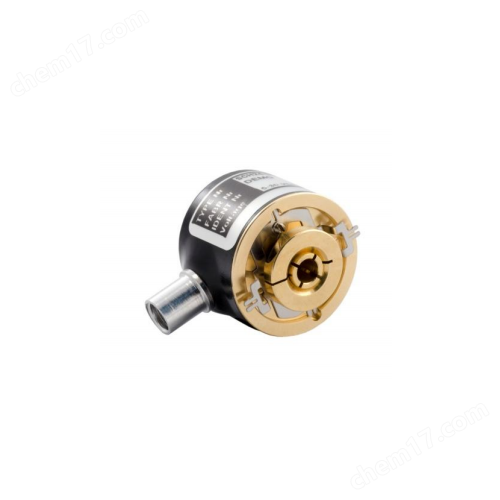

上海希而科歐洲進口SCANCON編碼器SCANCON SCH24 是一款微型空心軸編碼器，其型號由多個字段組成，每個字段代表不同的產品配置和規格。完整的型號示例如下： SCH24 – 1024 – D – 02 – 14 – 64 – 01 – S – 00 – S1

以下是各字段的詳細解析：

1. 基礎型號 (Base Type)

SCH24: 產品系列代碼，代表 SCANCON 生產的 ?24mm 空心軸編碼器。

2. 分辨率 (Pulses per Revolution)

字段: 第二個字段 (如 1024)

含義: 每轉產生的脈沖數 (ppr)。

范圍: 1 至 7500 ppr。

常見選項: 1, 4, 10, 11, 12, 15, 20, 25, 30, 36, 50, 60, 64, 75, 90, 100, 125, 128, 150, 180, 200, 250, 256, 300, 360, 400, 500, 512, 600, 1000, 1024, 1250, 1800, 2000, 2048, 2500, 3000, 3600, 5000, 7500。

注意: 7500 ppr 時，工作溫度范圍為 -20°C 至 50°C。

3. 輸出類型 (Output)

字段: 第三個字段 (如 D)

含義: 編碼器的電氣輸出格式。

選項:

N: 標準推挽輸出 (Standard Push-pull)。

NON: 標準 NPN 開集電極輸出 (Standard NPN Open Collector)。

NOP: 標準 PNP 開集電極輸出 (Standard PNP Open Collector)。

D: 差分推挽輸出 (Differential Push-pull)。

L: 26C31 差分線路驅動器，5V輸入/5V輸出 (Differential Line Driver 5V/5V only)。

M: OL7272 差分線路驅動器 (Differential Line Driver)。

T: 帶內置 TSM 的標準輸出，專為風力發電應用設計 (Standard with built-in TSM)。

4. 空心軸尺寸 (Hollow Shaft)

字段: 第四和第五個字段 (如 02 和 14)

含義: 定義空心軸的內徑和長度。

內徑 (第四字段):

02: ?2.0 mm

2,5: ?2.5 mm

03: ?3.0 mm

04: ?4.0 mm

長度 (第五字段):

14: 14 mm

（文檔中僅列出了14mm的示例，但此字段用于指定長度）

5. 防護等級 (IP Rating)

字段: 第六個字段 (如 64)

含義: 編碼器的外殼防護等級。

選項:

64: IP64 / NEMA 4 (近似)，適用于標準電纜連接。

50: IP50 / NEMA 5 (近似)，僅適用于扁平電纜 (IDC) 選項。

6. 電纜長度 (Cable Length)

字段: 第七個字段 (如 01)

含義: 出廠時附帶的電纜長度。

選項:

標準電纜 (Standard Cable):

00: 無電纜 (No Cable)

01: 1 米 (1 meter) - 標準長度

XX: 可指定其他長度 (Specify length XX)

扁平電纜 (Flat Cable w/ IDC):

0,5: 0.5 米

01: 1.0 米

02: 2.0 米

7. 電纜引出方向 (Cable Takeout)

字段: 第八個字段 (如 S)

含義: 電纜從編碼器外殼引出的方向。

選項:

S: 側面 (徑向) 引出 (Side / Radial)

B: 后面 (軸向) 引出 (Back / Axial)

SF: 扁平電纜側面引出 (Flat cable w/ IDC connector, Side)

8. 連接器 (Connector)

字段: 第九個字段 (如 00)

含義: 電纜末端的連接器類型。

選項:

M9/5: M9 5針連接器 (M9 5-pin)

M9/8: M9 8針連接器 (M9 8-pin)

IDC: 扁平電纜帶 IDC 連接器 (Flat Cable w/ IDC connector) - 此選項僅提供 IP50 防護等級。

00: 無連接器 (No Connector)，即裸線。

9. 彈性聯軸器 (Spring Coupling)

字段: 第十個字段 (如 S1)

含義: 是否包含用于連接電機軸的彈性聯軸器。

選項:

S1: 包含聯軸器 (p/n 80147242)

S2: 包含聯軸器 (p/n 80139908)

00: 不包含聯軸器 (No Spring Coupling)

上海希而科歐洲進口SCANCON編碼器

通過以上九個字段的組合，可以精確地定義一款 SCANCON SCH24 編碼器的全部配置。在訂購時，需要根據具體的應用需求（如分辨率、電氣接口、安裝尺寸、防護等級、線纜長度和連接方式等）來選擇合適的選項。

例如，型號 SCH24 – 1024 – D – 02 – 14 – 64 – 01 – S – 00 – S1 的含義是： 一款分辨率為 1024 ppr、差分推挽輸出、空心軸內徑為 ?2.0mm、長度為 14mm、防護等級為 IP64、帶 1 米標準電纜、側面引出、無連接器（裸線）、并包含一個 S1 型號彈性聯軸器的 SCANCON SCH24 編碼器。
