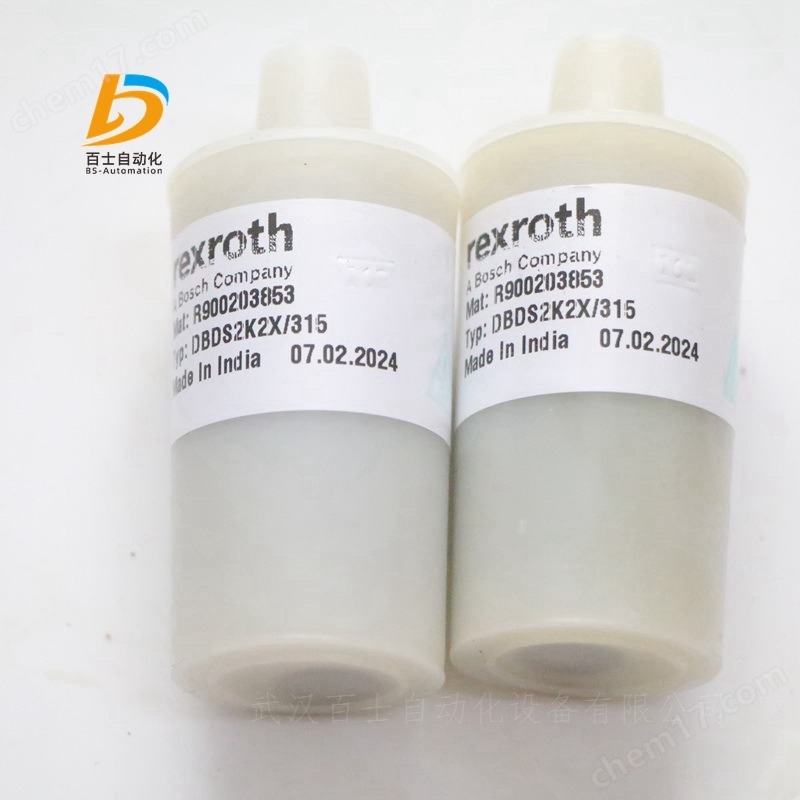

力士樂REXROTH溢流閥

R900203853 DBDS2K2X/315

公稱尺寸 2，P → T，機械操作

高性能范圍內的工業液壓閥。設定值的可靠壓力限制

提升閥座設計中的比例壓力閥

直接驅動

壓力等級315巴

帶保護帽的六角形

產品屬性

產品系列DBD.2

工作壓力[bar]420

流量[l/min]2.

滑閥符號P→T

連接類型旋入插裝閥

尺寸2.

驅動類型機械驅動

端口數量2.

切換位置數量2.

液壓油HL、HLP、HLPD、HVLP、HVLPD、HFC

密封NBR

重量[kg]0.23

力士樂REXROTH溢流閥減壓閥

直動式

DBD .. K

尺寸2

組件系列2X

大工作壓力420巴

大流量2升/分鐘

特征

旋入插裝閥

6壓力等級

4種調節類型，可選：

–六角形（部分帶保護帽）

–帶刻度的旋鈕

–帶刻度的可鎖定旋鈕

–手輪

防腐蝕設計

功能、部分、符號

DBD..K型壓力閥是指安裝在塊體設計中的直接操作泄壓閥。它們用于限制系統壓力。系統壓力可以通過調節類型無級設置。在初始位置，閥門關閉。通過控制管路和球，主端口中的壓力作用在彈簧板上。如果主端口中的壓力升高到壓縮彈簧處設定的值以上，則球打開，液壓油流入主端口。

版本“P”：

帶鉛封和保護帽的壓力調節，適用于“S”型調節。

技術數據

概述

重量約0.3kg

安裝位置任意

環境溫度范圍

–30+80°C（NBR密封件）

–20…+80（FKM密封件）

-45…+70（低溫版）

MTTFD值符合EN ISO 13849 150...1200years

液壓

大工作壓力

輸入420 bar

輸出315  bar

大設定壓力25；50; 100; 200; 315; 420bar

大流量  2l/min（建議1.5）

液壓油

粘度范圍 10…800mm2/s

液壓系統中須遵守為部件規定的清潔度等級。有效的過濾可以防止故障，同時延長組件的使用周期。

液壓油的重要信息：

有關其他液壓油使用的更多信息和數據，請聯系我們。

可能存在關于技術閥數據（溫度、壓力范圍、生命周期、維護間隔等）的限制，

等等）。

所用液壓油的點火溫度必須比高表面溫度高50 K。

可生物降解和阻燃-含水：如果使用鍍鋅部件（如“J3”或“J5”型）或含鋅部件，少量溶解的鋅可能會進入液壓系統，導致液壓油加速老化。鋅皂可能作為化學反應產物形成，這可能會堵塞過濾器、噴嘴和電磁閥，特別是在與局部熱量輸入有關的情況下。

阻燃-含水：

由于HFC液壓油的空化傾向增加，與使用礦物油HLP相比，該部件的生命周期可能縮短30%。為了減少氣蝕效應，建議（如果可能的話，具體針對安裝）將端口T中的回流壓力備份到部件壓差的約20%。

力士樂REXROTH溢流閥訂貨號和型號：

R900203858 DBDA2K2X/100

R900208813 DBDA2K2X/100V

R900208780 DBDA2K2X/200

R900208815 DBDA2K2X/200V

R900225118 DBDA2K2X/25

R900986335 DBDA2K2X/25V

R900208779 DBDA2K2X/315

R900208793 DBDA2K2X/315V

R900208814 DBDA2K2X/420

R900208797 DBDA2K2X/420V

R900203857 DBDA2K2X/50

R900208798 DBDA2K2X/50V

R900208782 DBDH2K2X/100

R900203851 DBDS2K2X/100

R900203852 DBDS2K2X/200

R900203853 DBDS2K2X/315

力士樂REXROTH液壓元件：

力士樂REXROTH泵：軸向柱塞泵（軸向柱塞定量泵、軸向柱塞變量泵）、外嚙合齒輪泵、內嚙合齒輪泵。擺線泵、葉片泵、徑向柱塞泵、電液泵。

力士樂REXROTH馬達：徑向柱塞馬達、軸向柱塞馬達（軸向柱塞定量馬達、軸向柱塞變量馬達）、外嚙合齒輪馬達。

力士樂REXROTH開/關閥：單向閥（止回閥、截止閥、充液閥）、方向閥（方向座閥、方向滑閥、電磁球閥、換向閥、手動閥、機械閥、電磁閥、電液換向閥）、壓力閥（溢流閥、安全閥、減壓閥、壓力截止閥、壓力順序閥）、流量控制閥（節流閥、流量控制閥、二通流量控制閥）、二通插裝閥（插裝閥、邏輯閥、插裝閥控制蓋板）。

力士樂REXROTH比例、高頻響和伺服閥：比例方向閥（直動式比例方向閥，比例換向閥，電磁比例閥，電液比例閥，先導式比例方向閥）、比例壓力控制閥（比例溢流閥，比例減壓閥）、比例流量控制閥、高頻響方向閥（直動式高頻響應比例閥，高頻響應比例換向閥，高頻響應比例方向閥、高頻響應電液比例閥，先導式高頻響應方向閥）、方向伺服閥（伺服閥，四通伺服方向閥，電液比例伺服閥）、比例插裝閥（比例方向插裝閥、高頻響方向插裝閥，高頻響換向插裝閥）、高頻響比例伺服閥附件（壓力補償器，平衡閥，插頭接線盒，電纜）。

力士樂REXROTH油路塊和閥板：底板、蓋板、過渡板、疊加閥板、多站油路塊、模塊化閥板系統、截止閥塊、控制閥塊

力士樂REXROTH電子元件：閥放大器（比例閥放大器，高響應方向閥放大板，伺服閥放大板，插頭式放大器，開/關閥接線盒）、控制值放大器（模擬放大版）、軸調節（集成閥，軸控制器，P/Q閥、數字控制軸、嵌入式控制器，P/Q放大器、模擬定位模塊）、泵控制（軸向柱塞泵數字式電子控制裝置）、電子元件附件（機架和板卡插槽，電源和穩壓設備、測試和維修設備，監測模塊，連接插頭和電纜，接頭）。

力士樂REXROTH系統：泵系統（電動液壓控制系統，變速泵驅動裝置）。

力士樂REXROTH液壓站：標準型液壓站、緊湊型液壓站、靜默液壓站、驅動單元、夾緊和驅動模塊、電機/泵裝配件、蓄能器站、過濾設備、液壓站附件（衰減器）。

力士樂REXROTH傳感器和信號發送器：壓力傳感器，電子壓力開關、機械壓力開關、壓力指示單元（壓力表，充液壓力表）、浮球開關、溫度開關、油處理（顆粒監測器、含水量測量單元）、速度傳感器、信號編碼器、斜盤傾角傳感器。

力士樂REXROTH蓄能器：液壓氣動蓄能器（薄模式蓄能器，皮囊式蓄能器，柱塞式蓄能器）、蓄能器站、蓄能器截止塊（蓄能器切斷閥）。

力士樂REXROTH過濾器：空氣過濾器、油箱安裝過濾器/回油管路過濾器、嵌入式過濾器、可通斷的雙筒過濾器/嵌入式過濾器、油路塊安裝過濾器、吸油和替換插件過濾器、籃式濾網過濾器、過濾器材料、過濾器元件（過濾器濾芯）、過濾器附件（過濾器維護指示器，密封件）。

帶電磁啟動的直動式方向滑閥

5-.WE

5 腔型號

規格 10

組件系列 5X

大工作壓力 420 bar

大流量 150 l/min

三位四通、二位四通或二位三通型號

油口安裝面符合 ISO 4401-05-04-0-05

高功率線圈，可選旋轉 90°

電氣連接作為單個連接

可選擇與 PWM 連接器（快速切換放大器，節能）搭配使用

輔助操縱裝置，可選

閥芯位置監控，可選

當電壓 > 50 VAC 或 > 75VDC 時，CE 符合性符合低電壓指令 2006/95/EC

通過 UR 認證 UL 429 的電磁線圈

通過 CSA C22.2  139-10 認證，可選

5-.WE 型 5 腔體方向閥是切換時間增加的電磁線圈操作方向滑閥。該閥控制流體的啟動、停止和方向。這些方向閥的基本構成為殼體、一個或兩個電子線圈、控制閥芯和復位彈簧。

在斷電情況下，控制閥芯由復位彈簧固定在中心位置或初始位置（不帶彈簧“O”的閥除外）。

當濕式插腳電子線圈通電時，控制閥芯從靜止位置移至所需的終端位置。這樣就可以根據所選符號釋放所需流向。

在關閉電子線圈后，控制閥芯將被推回至中心位置或初始位置（帶“OF”器的閥和不帶彈簧類型“O”的閥除外）。

手動應急操作允許在不給線圈通電的情況下手動切換閥。

要確保正常運行，請確保將線圈的壓力腔注滿液壓油。

節流插件

在通道 P、A、B 或 T 中使用節流插件時，閥處的流阻會增加。根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，將需要使用節流插件。

不帶彈簧復位“O” （僅可使用符號 A、C 和 D）

這種型號為帶 2 個閥芯位置和 2 個電子線圈且 不帶 器的方向閥。在控制閥芯處不帶彈簧復位的閥在斷電狀態下無確定的初始位置。

不帶彈簧復位，帶器“OF” （僅可使用符號 A、C 和 D）

這種型號為帶 2 個閥芯位置和 2 個電子線圈 且?guī)?器的方向閥。器用于將控制閥芯鎖定在相關的閥芯位置。因此，在操作過程中，無需向電子線圈持續施加電流，這樣有助于節能操作。

注意：

如果閥門帶有器，油箱管路中兩個或多個閥門的壓力峰值可能造成意外的控制閥芯運動！因此我們建議提供單獨的回油管路或在油箱管路中安裝單向閥。

影響切換時間

使用 5-.WE 型的 5 腔體方向閥，通過節流螺釘“C”或所選的“A0.”節流孔，可以將切換時間延遲到 100 ms 甚至更久。在此連接中，切換時間與壓力、流量以及粘度相關，具體取決于安裝情況。通過在兩個彈簧腔之間的連接通道內進行限制（節流或節流孔），切換時間將受到影響。在切換過程中，連接通道內的液體容積將由一個彈簧腔排放至另一個彈簧腔。

T 通道與彈簧腔分開以實現軟切換。

注意！

僅當調節主軸需要比螺母高出多 3 mm時將其旋出。

力士樂REXROTH帶電磁啟動的直動式方向滑閥

WE 6…B..XD

規格 6

組件系列 6X

大工作壓力 315 bar

大流量 60 l/min

應用領域符合防爆指令 2014/34/EU：I M2；II 2G

應用領域符合技術規則 EAC TR CU 012/2011：I M2；II 2G

閥防爆保護類型：

– Ex h I Mb X 符合 EN 80079-38

– Ex h IIC T4 Gb X 符合 EN 80079-36

閥線圈防爆保護類型：

– Ex db I Mb 符合 EN 60079-1

– Ex db IIC T4 Gb 符合 EN 60079-1

電磁線圈經過 IECEx 認證

三位四通、二位四通或二位三通型號

預期在潛在爆炸性環境中使用，

油口安裝面符合 ISO 4401-03-02-0-05

帶濕式插腳的直流線圈

帶單個連接和電纜束線圈的電氣連接

帶手動應急操作

WE 型方向閥是電磁線圈操作式方向滑閥。該閥控制流體的啟動、停止和方向。

該方向閥的基本構成為外殼、一個或兩個線圈、控制閥芯以及一個或兩個復位彈簧。

在非操作狀態下，控制閥芯通過復位彈簧保持在中心位置或初始位置（脈沖閥芯除外）。通過濕式插腳線圈操作控制閥芯。

液壓系統必須正確通風，以確保能夠發揮正常功能。

線圈的力通過沖桿作用在控制閥芯上，并將其從靜止位置推到所需的終位置。這會釋放所需的流向 P → A 和 B → T 或 P → B 和 A → T。

線圈斷電后，控制閥芯由復位彈簧推回到靜止位置。

手動應急操作可在線圈不通電的情況下移動控制閥芯。

不帶彈簧復位 "O"（僅適用于符號 A、C 和 D）

這種型號為帶兩個切換位置和兩個磁鐵且不帶器的方向閥。在斷電狀態下不存在定義的開關位置。

不帶彈簧復位，帶器 "OF"（脈沖閥芯，僅適用于符號 A、C 和 D）

這種型號為帶兩個切換位置、兩個磁鐵和一個器的方向閥。以此，兩個切換位置交替固定并且可以消除磁鐵的激勵。

注意：

由于設計方面的原因，閥門難免會存在內部泄漏，且泄漏量會隨著使用時間的增加而增加。

力士樂REXROTH電磁操作的二位二通、二位三通和二位四通方向座閥

M-.SED6

規格 6

組件系列 1X

大工作壓力 350 bar

大流量 25 l/min

特點

電磁操作的直動式方向座閥

油口安裝面符合 DIN 24340 形式 A（不帶孔）

油口安裝面符合 ISO 4401-03-02-0-05（帶孔）

安全切換，也能夠承受壓力下的較長停機時間

帶可拆卸線圈的濕式插腳直流線圈（若為交流電源則必須裝有整流器）

電磁線圈可旋轉 90°

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

帶隱藏的手動應急控制，可選

位置感應開關（無觸點）

產品說明

二位四通方向座閥

二位二通和二位三通方向座閥

M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座和以及閉合元件組成。

手動應急操作允許在不給線圈通電的情況下切換閥。

基本原理 （二位三通方向座閥）

閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。

通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！

在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。因此，流體被堵塞。

通過二位二通方向座閥，回油口在內部關閉。

二位四通方向座閥

二位二通和二位三通方向座閥

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能

初始位置：

不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。控制油路連接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。因此，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

切換位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

注意！

當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。

示例：

蓄能器工作，

作為先導控制閥與內部先導控制液壓油分流結合使用。

二位二通和二位三通方向座閥

節流插件插入到座閥的油口 P 中。

二位四通方向座閥

節流插件插入到 Plus-1 板的油口 P 中

單向閥插件

單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。

二位二通和二位三通方向座閥

單向閥插件插入到座閥的油口 P 中。

二位四通方向座閥

單向閥插件插入到 Plus-1 板的油口 P 中。

德國力士樂REXROTH電磁閥座訂貨號和型號：

R900224526 M-3SED6CK13/350CG24N9K4/V

R900052392 M-3SED6CK1X/350CG24N9K4

R900223863 M-3SED6CK14/350CG205N9K4

R900052621 M-3SED6UK14/350CG24N9K4

R900052621 M-3SED6UK13/350CG24N9K4

R900208583 M-3SED6UK1X/350CG24N9K4/P

R900208583 M-3SED6UK14/350CG24N9K4/P

R900223893 M-3SED6UK14/350CG110N9K4/V

R901236806 M-3SED6UK13/350CG220N9K4/V

R900224592 M-3SED6UK13/350CG220N9K4

力士樂REXROTH密封套件

液壓  閥門  電磁閥座 閥門備件  密封套件

R961000679 SED6.1X/M-2/3*

重量 [kg] 0.09

力士樂REXROTH電磁閥座R900223863

液壓提升換向閥 M-3SED6CK1X/350CG205N9K4

R900223863 M-3SED6CK14/350CG205N9K4

公稱尺寸 6, , 符號 CK, , 通過電磁致動

高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向

閥座

直接驅動

在壓力下具有更長的停滯期，也能安全切換

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列MSED6

工作壓力[bar]350

流量[l/min]25

滑閥符號符號CK

連接類型底板安裝

大小6.

驅動類型電磁閥驅動

端口數3.

切換位置數量2.

電源電壓205伏直流電

電子連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

符合性說明CE–低壓指令2014/35/EU

液壓油HL、HLP、HLPD、HVLP、HVLPD

密封NBR

重量[kg]1.38

力士樂REXROTH電磁閥座R900208583

液壓提升換向閥 M-3SED6UK1X/350CG24N9K4/P

R900208583 M-3SED6UK14/350CG24N9K4/P

公稱尺寸 6, , 符號 UK, , 通過電磁驅動

高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向

閥座

直接驅動

在壓力下具有更長的停滯期，也能安全切換

產品屬性

連接圖ISO 4401-03-02-0-05

產品系列MSED6

工作壓力[bar]350

流量[l/min]25

滑閥符號符號UK

連接類型底板安裝

大小6.

驅動類型電磁閥驅動

端口數3.

切換位置數量2.

電源電壓24伏直流電

電子連接器3極連接器（2+PE）

電氣連接說明符合EN 175301-803的3極連接器（2+PE）

液壓油HL、HLP、HLPD、HVLP、HVLPD

密封NBR

重量[kg]1.42

博世力士樂的換向閥可切換流動方向，從而切換液壓驅動器的運動或旋轉方向。通過相應的轉換符號來釋放或阻塞所需線路。

力士樂REXROTH液壓提升換向閥 M-3SED6CK1X/350CG24N9K4

R900052392 M-3SED6CK14/350CG24N9K4

公稱尺寸 6，符號 CK，電磁操作，24 V DC

高性能范圍內的工業液壓閥，根據液壓符號可靠切換油流方向，

座閥

直動式

帶隱藏式手動操作

連接圖ISO 4401-03-02-0-05

大壓力 [bar]350

大體積流量 [l/min]25

油路機能符號符號 CK

連接類型板式結構

標稱尺寸6

驅動類型帶電磁操作

連接數3

開關位置數2

電源電壓24 VDC

電插頭3 針設備插頭 (2 + PE)

電氣連接說明3 針設備連接器 (2 + PE)，符合 EN 175301-803

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]1.43

博世力士樂的換向閥可切換流動方向，從而切換液壓驅動器的運動或旋轉方向。通過相應的轉換符號來釋放或阻塞所需線路。

力士樂REXROTH液壓提升換向閥 M-3SED6UK1X/350CG24N9K4

R900052621 M-3SED6UK14/350CG24N9K4

公稱尺寸 6，符號 UK，電磁操作，24 V DC

高性能范圍內的工業液壓閥，根據液壓符號可靠切換油流方向，

座閥

直動式

帶隱藏式手動操作

連接圖ISO 4401-03-02-0-05

大壓力 [bar]350

大體積流量 [l/min]25

油路符號符號 UK

連接類型板式結構

標稱尺寸6

驅動類型帶電磁操作

連接數3

開關位置數2

電源電壓24 VDC

電插頭3 針設備插頭 (2 + PE)

電氣連接說明3 針設備連接器 (2 + PE)，符合 EN 175301-803

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]1.42

力士樂REXROTH電磁操作的二位三通和二位四通方向座閥

M-.SED 10

規格 10

組件系列 1X

大工作壓力 350 bar

大流量 40 l/min

特點

電磁操作的直動式方向座閥

底板（單獨訂購）

已堵塞的連接為密閉狀態

在壓力作用下長期閑置后仍能安全地開關

帶可拆卸線圈的濕式插腳直流線圈（若為交流電源則必須裝有整流器）

電磁線圈可旋轉 90°

更換線圈時，不必打開耐壓密閉腔體

電氣連接作為單個連接

帶隱藏的手動應急控制，可選

位置感應開關和接近傳感器（無觸點）

二位三通方向座閥

M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座 和 以及閉合元件組成。

手動應急操作允許在不給線圈通電的情況下切換閥。

基本原理

閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。

因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。

通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！

在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。流體可以無泄漏地阻塞。

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能

初始位置：

不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上。現在，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

切換位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

二位四通方向座閥

M-.SED 型號的方向閥是電磁操作的直動式方向座閥。該閥控制流體的啟動、停止和方向，主要由殼體、線圈、閥座 和 以及閉合元件組成。

手動應急操作允許在不給線圈通電的情況下切換閥。

基本原理

閥的初始位置（常開“UK”或常閉“CK”）由彈簧的布置情況決定。閉合元件后的腔體連接到油口 P，并且與油口 T 密封隔開。

因此，閥門根據啟動力（線圈和彈簧）進行壓力補償。

通過特殊的閉合元件，油口 P、A 和 T 可加載大工作壓力 (350 bar)，并且流體可流向兩個方向（請參閱符號）！

在初始位置，閉合元件由彈簧壓入閥座，在閥芯位置，它由線圈 壓入閥座。流體可以無泄漏地阻塞。

通過二位三通方向座閥下方稱為 Plus-1 板的疊加閥板，可實現二位四通方向座閥的功能。

Plus-1 板的功能

初始位置：

不操作主閥。彈簧將閉合元件保持在閥座 上。油口 P 被堵塞，油口 A 連接到油口 T。除此之外，一條控制油路連接 A 和控制閥芯的較大區域，因而可卸載至油箱。通過 P 施加的壓力會將滾珠推到閥座上?，F(xiàn)在，P 連接到 B，并且 A 連接到 T。

過渡位置：

啟動主閥后，閉合元件克服彈簧移動，并且被壓入閥座。在此期間，將堵塞油口 T，而將 P、A 和 B 短暫連接在一起。

切換位置：

P 連接到 A。由于泵壓力經由 A 作用在控制閥芯的較大區域上，滾珠被壓入閥座。因此，B 連接到 T，P 連接到 A。Plus-1 板中的滾珠具有“閥芯正遮蓋”。

注意！

當使用差動液壓缸時，為避免過壓，必須將液壓缸的環形區域連在 A 處。

節流插件

根據主要工作條件，如果在切換過程中可能出現流量超過閥的性能限制的情況，就需要使用節流插件。

示例：

蓄能器工作，

作為先導控制閥與內部先導控制液壓油分流結合使用。

二位三通方向座閥

節流插件插入到座閥的油口 P 中。

二位四通方向座閥

節流插件插入到 Plus-1 板的油口 P 中

單向閥插件

單向閥插件允許流體從 P 自由流向 A，并能夠無泄漏阻止從 A 到 P 的流動。

二位三通方向座閥

單向閥插件插入到座閥的油口 P 中。

二位四通方向座閥

單向閥插件插入到 Plus-1 板的油口 P 中。

可依照閥芯符號以及的工作壓力和流量使用座閥。

為確保安全運行，必須注意以下內容：

座閥具有閥芯負遮蓋，即在切換過程中，會產生油泄漏。然而，此過程在很短時間內即可完成，因此在幾乎所有使用情況下都無關緊要。

不得超過的大流量（如果適用，可以使用節流插件來限制流量，請參閱功能說明）！

Plus-1 板：

當使用 Plus-1 板（二位四通方向控制功能）時，要遵守以下工作值：p小 = 8 bar, qV > 3 l/min。

可根據任務明確油口 P、A、B 和 T。不得隨意對其進行交換或關閉！

必須始終連接油口 T。

請遵守壓力等級和壓力分配！

僅允許流體沿箭頭方向流動！

德國力士樂REXROTH電磁閥座訂貨號和型號：

R900086685 M-3SED10CK13/350CG24N9K4

R900086685 M-3SED10CK14/350CG24N9K4

力士樂REXROTH液壓提升換向閥 M-3SED10CK1X/350CG24N9K4

R900086685 M-3SED10CK14/350CG24N9K4

標稱尺寸 10，符號 CK，電磁操作，24 V DC

高性能范圍內的工業液壓閥。根據液壓符號可靠切換油流方向。

座閥

直動式

鎖定連接密封

連接圖ISO 4401-05-04-0-05

壓力 [bar]350

體積流量 [l/min]40

活塞符號符號 CK

連接類型板材結構

標稱尺寸10

驅動類型帶電磁操作

連接數3

開關位置數2

電源電壓24 VDC

電插頭設備插頭 3 針 (2 + PE)

電氣連接說明3 針設備連接器 (2 + PE)，符合 EN 175301-803

液壓油HL,HLP,HLPD,HVLP,HVLPD,HFC

密封NBR

重量 [kg]2.33

REXROTH溢流閥DBDS2K2X/315
