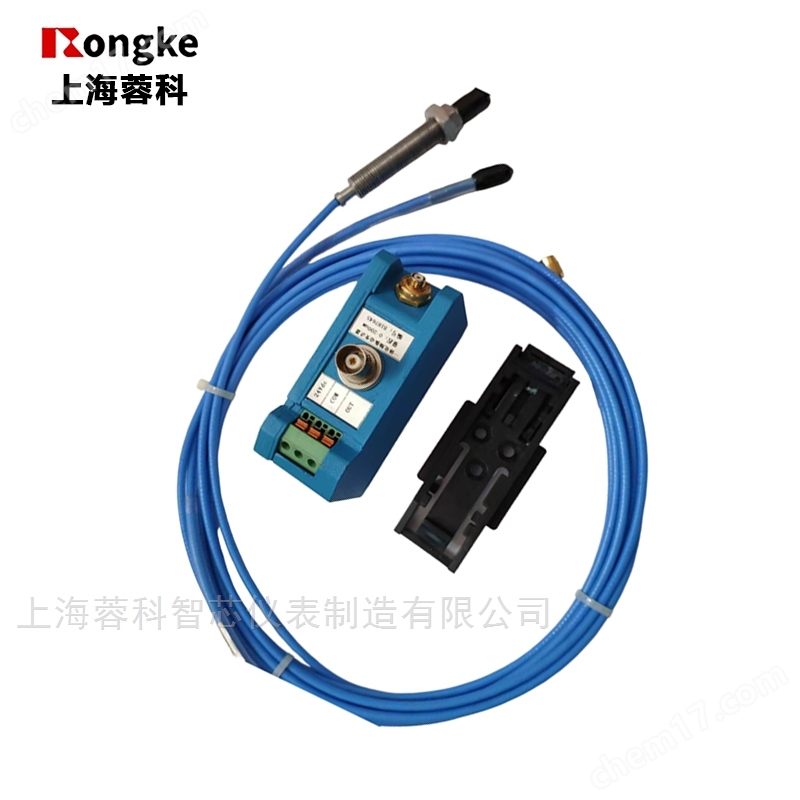

QBJ-3800XL型電渦流軸振動傳感器

QBJ-3800XL型電渦流軸振動傳感器該變送器與電渦流傳感器配套使用，主要用于測量旋轉機械的軸振動，體積小，安裝方便，可與計算機、PLC、DCS等設備連接。

2. 技術參數

3.1測量范圍：0～200um

3.3輸出電流：4～20mA

3.4輸出阻抗：＜500Ω

3.5工作電壓：DC24V

3.6工作溫度：探    頭：（-40～150）℃

延長電纜：（-40～150）℃

前 置 器：（-30～50）℃

3.7傳感器尺寸：直徑Ф8，傳感器全長50mm。

3.8安裝螺紋：M10×1

4．安裝說明

4.1轉接電纜接頭不能與其他導體或者金屬相碰。高頻電纜中間接頭用絕緣膠布包好。

4.2傳感器的安裝距離：1～2mm ，典型1.55mm，安裝距離指傳感器頭前端面距離被測面的垂直距離。

4.3被測金屬平面的直徑應為傳感器直徑的3倍，如果小于探頭直徑的2倍，則誤差較大。傳感器的軸心線應與被測金屬平面垂直，且位于中心位置，被測金屬為45鋼。在3倍的被檢測金屬面與探頭間不得有其他金屬物存在，否則會影響測量準確度。
