土工布垂直滲透儀

依據GB/T15789《土工布及其有關產品無負荷時垂直滲透特性的測定》水平式、JTGE50《公路工程土工合成材料試驗規程》、JTS/T232《水運工程材料試驗規程》、DL/T5886《水利水電工程土工合成材料試驗規程》及其相關標準研發制造。配備測定溶解氧測量系統，用以測試滿足試驗用水要求?？稍O定水頭差高度，系統自動定位。通過設定供水流量系統，保持恒定水位。自動檢測收集通過試樣的水量，垂直滲透系數結果自動計算，可生成報表，結果數據上傳或打印。通可滿足以上標準的垂直滲透系數的測定試驗。

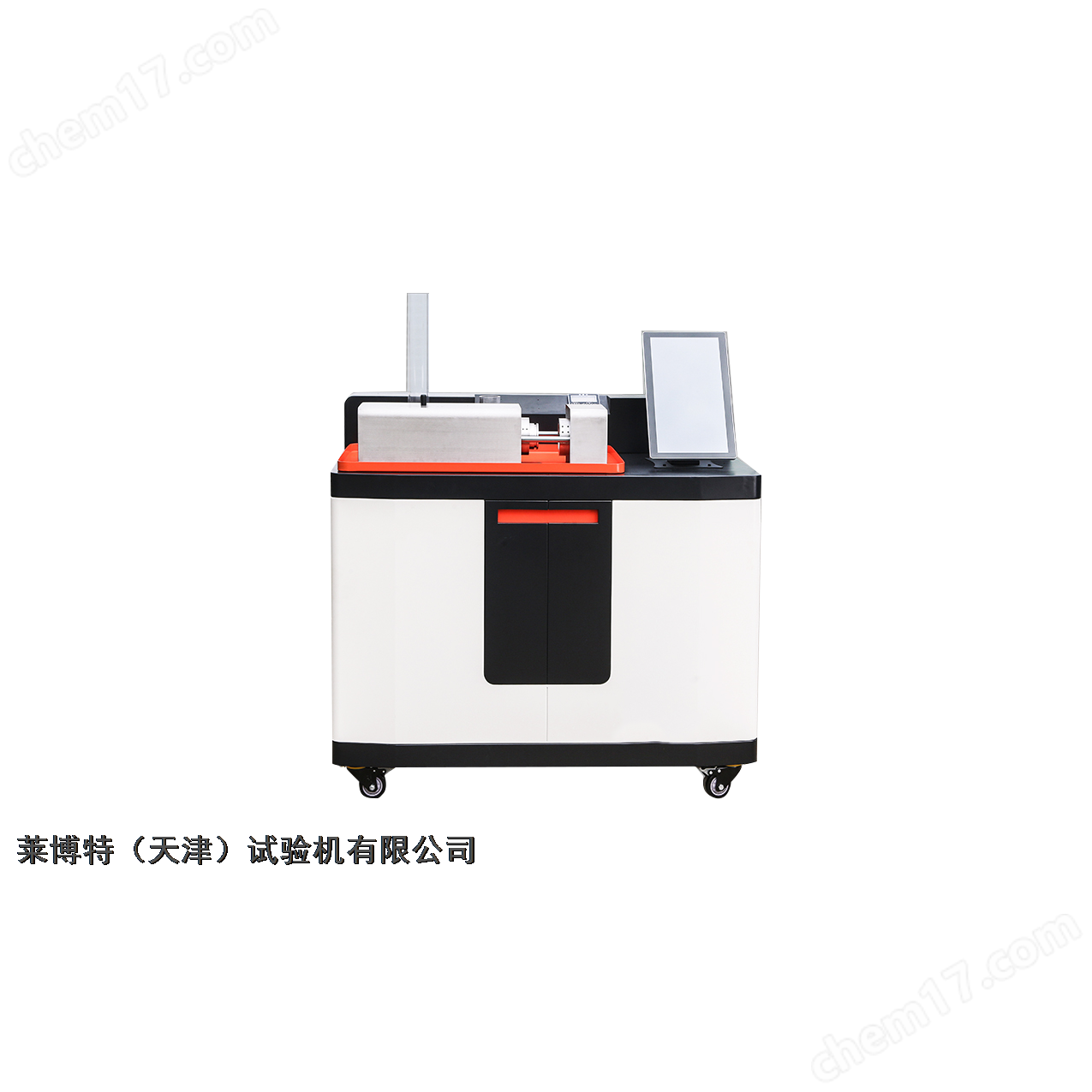

土工布垂直滲透儀

主要特點

1、符合GB/T15789《土工布及其有關產品無負荷時垂直滲透特性的測定》水平式

2、符合JTGE50《公路工程土工合成材料試驗規程》

3、符合JTS/T232《水運工程材料試驗規程》

4、70mm水頭差實驗過程：0.8~0.2倍自動完成

5、0水位自動定位

6、任意設定水位高度

7、304不銹鋼供水恒溫水箱

8、配備溶解氧測量系統

9、試樣夾持器材質為304不銹鋼

10、工作容器材質為304不銹鋼表面靜電噴涂工藝

11、標準土工布及其有關產品無負荷時垂直滲透特性的測定系統

12、公路工程土工合成材料試驗規程標準測試系統

13、水運工程材料標準測試系統

14、收集水量自動計時，

15、垂直滲透系數自動計算，生成報表、

16、電腦智能控制、操作簡單、溫度穩定性好。

17、可修正溫度測量值偏差，溫度校正精度達0.1℃。

18、需求用戶PID可自調，有PID整定功能。

19、采用準確的供水流量系統

20、水路系統配件為304不銹鋼

技術參數

1、ZUI大水頭壓差：250mm

2、304不銹鋼夾持器內徑：ф50±0.5mm

3、試樣ZUI大厚度：20mm

4、時間計數范圍：0~9999/s

5、計時精度：0.1s

6、溫度計測量范圍：0~110℃

7、溫度控制范圍：10~60℃

8、溫度精度：±0.5℃

9、溫度計精度：0.1度

10、溶解氧分析儀：范圍0-20mg/L，0-200%，0-400hPa

11、溶解氧分析儀：精度±1.5%FS 重復性±0.5%FS

12、溶解氧分析儀：分辨率0.01 mg/L, 0.1%，1 hPa

13、溫度校正精度：±0.1℃。

14、供水水箱容積：36L

15、恒溫方式：制冷，加熱，

16、冷卻方式：壓縮機組

17、溫度PID控制：具有PID整定功能

18、壓縮機功率：550W

19、內循環泵功率：100W

20、循環泵流量：15L/min

21、整機功率：1Kw

22、外形尺寸：1150x670x1580mm

23、整機重量：180Kg
