DG4V-3-6C-P7-D-100--東京計器電磁閥DG4V-3-6C-M-P2-D-7-56

東京計器液壓電磁閥 DG4V-3 具有以下特點：

耐用性高且低噪音：采用濕式電磁鐵設計，滑動部無密封件，避免了漏油風險，同時切換聲音小，使用壽命長，可達 1000 萬次以上。

壓力兼容性強：Max.允許壓力可達 35MPa，能適應盾構機、注塑機等高壓工作場景。

流量控制精準：公稱通徑為 6mm，最大流量 30L/min，響應快速，可實現精準的流量調節。

電氣選項豐富：有 3 種類型的電氣布線方式，還配備豐富的指示燈、電涌抑制器、交流直流轉換整流器等電氣選項，滿足不同電氣連接和控制需求。

結構設計優化：

緊湊輕便：結構緊湊，節省安裝空間，便于在不同設備中進行安裝和布局。

模塊化設計：采用模塊化結構，便于維護和更換部件，降低了維修成本和時間。

彈簧對中精準：部分型號采用雙彈簧對中機構，確保中位位置準確，提高了控制精度和穩定性。

性能表現優異：

響應速度快：電磁鐵驅動，換向迅速，典型換向時間≤30ms，適用于需要快速切換的液壓系統。

壓力損失?。毫鞯纼?yōu)化設計，使內部阻抗小，壓力降減小，能源效率提高，可降低油溫，延長液壓油和設備的使用壽命。

內泄漏量?。洪y芯采用特殊合金鋼及精密研磨工藝，配合間隙≤5μm，內泄漏量 < 5mL/min@210bar，能量損失低。

噪音低：特殊設計的閥芯減震結構，可降低運行噪音，噪音水平 < 65dB。

適應性強：電磁鐵防護等級 IP65，防塵防水，工作油溫范圍寬，為 - 20℃～+80℃，能適應多種惡劣工作環境。

兼容性好：安裝面尺寸符合 ISO 4401-03 標準，與 ISO 4401 標準閥板兼容，便于系統集成和替換。

品牌: TOKYO KEIKI 東京計器(原舊稱TOKIMEC 東機美)

產地: 日本

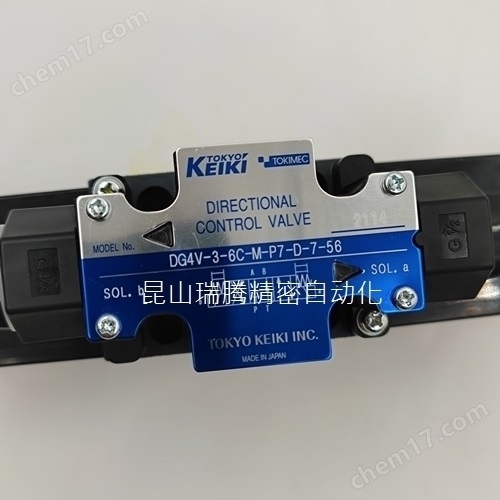

型號：DG4V-3-6C-M-P7-D-7-56

使用電壓：AC220V/60Hz (AC240/50Hz)

接電型式：端子盒式(接線盒式),帶指示燈

安裝型式：底板式安裝 (安裝尺寸ISO 4401-3標準)

Max.高工作壓力：35MPa (350kgf/cm2)(350bar)

T油口允許背壓：21MPa (210kgf/cm2)(210bar)

DG4V-3-6C-P7-D-100--東京計器電磁閥DG4V-3-6C-M-P2-D-7-56

適用液壓油：石油類液壓油、水乙二醇類液壓油

小型電磁換向閥（板式安裝型）

濕式電磁鐵芯型

安裝面尺寸3：ISO 4401-03

閥芯型號：參考樣本E2-4 ～ 2-7 頁

彈簧置位方式C：彈簧對中型（3 位、雙電磁鐵）

電磁鐵安裝方向（適用于彈簧置位方式 A、B 型）：標準（勵磁時 P → B，A → T）

電氣布線方式P：電磁鐵插件方式接線盒、G1/2

電氣附件2：帶指示燈（AC 標準）

DG4V-3-6C-P7-D-100--東京計器電磁閥DG4V-3-6C-M-P2-D-7-56功能以及用途：

在對中位置，液壓泵處于壓力保持狀態，傳動器在處于浮動狀態。

2位置型，與閥芯型號為“2”時一樣，適用于切換過程中持續保持液壓泵壓力的情況。雖然切換過程中同樣也會發生沖擊，但是和閥芯型號為“2”時相比，沖擊小。

DG4V-3-6C-P7-D-100--東京計器電磁閥DG4V-3-6C-M-P2-D-7-56
