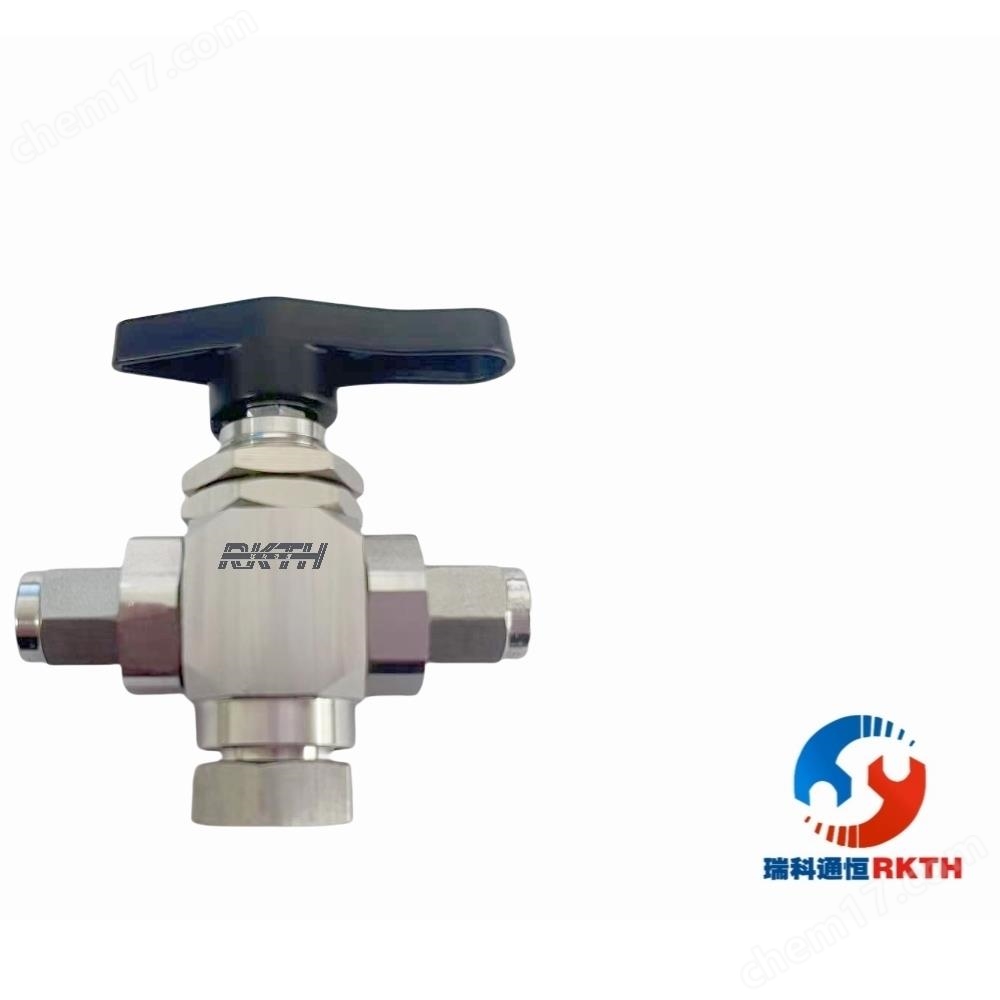

球閥
- 公司名稱 北京瑞科通恒技術開發有限公司
- 品牌 瑞科通恒
- 型號
- 產地
- 廠商性質 生產廠家
- 更新時間 2025/8/18 16:11:28
- 訪問次數 21
聯系方式:梁女士13911362653 查看聯系方式
聯系我們時請說明是化工儀器網上看到的信息,謝謝!
供貨周期 | 現貨 | 應用領域 | 綜合 |
---|
1、用途
球閥主要作用是控制氣體流路或液體流路的導通和截止?fàn)顟B(tài),球型是通過水平旋轉球型閥芯實現通斷的閥門,可以實現二 位二通,也可定制為多位多通形式。使用時,轉動指向式手柄,連接桿帶 動球型閥芯旋轉,可旋轉至對應位置,實現氣路通斷。 其外形小巧、結構緊湊,應用于色譜氣路或液體進樣開關,旋轉手柄 可以180°、90°及三位三通切換。 可使用PEEK密封材料,可以對腐蝕性氣體或液體、硫化物分析。
2、主要技術參數
最大工作壓力:7Mpa
潔 凈 度: 色譜級
工作溫度:-20 °C至200 °C
氣 密 性:0.6MPa壓力,氮氣保壓氣泡法15分鐘無氣泡。
3、外形及安裝尺寸圖
4、工作原理示意圖及使用方法
球閥工作原理:
通過水平旋轉球型閥芯實現通斷的閥門,可以實現二位二通,也可定制為多位多通形式。使用時,轉動指向式手柄,連接桿帶動球型閥芯旋轉,可旋轉至對應位置,實現氣路通斷。
使用方法:
如圖所示,手柄連接球型閥芯,當手柄旋轉至和閥體垂直位置時,進氣口與出氣口被閥芯密封面擋住,處于關閉狀態,當手柄旋轉至和閥體水平位置時,進氣口與出氣口被閥芯通徑結構聯通,處于打開狀態。
5、注意事項
1.使用的氣體應純凈、干燥,防止油污、灰塵及機械雜質進入閥體;
2.氣體應純凈,無油、無水、無固體雜質;
3.與閥連接的管路孔口應光滑無毛刺;
4.管路與閥安裝時應雙手操作,將螺母與密封壓環順序套在氣路管上進行安裝。
