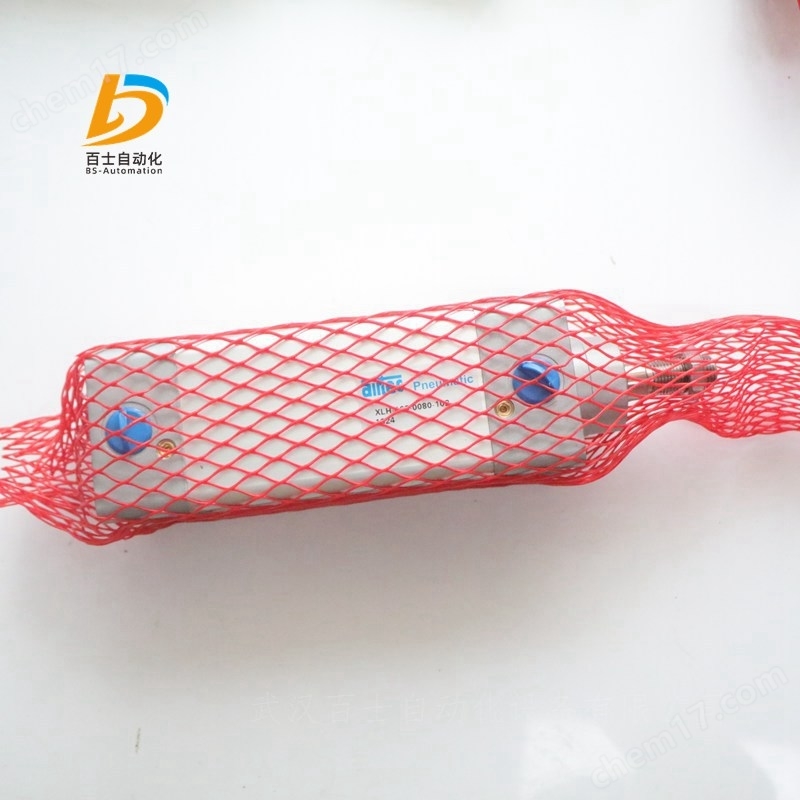

AIRTEC活塞桿氣缸XLH-063-0080-102，武漢百士自動化設備有限公司主營銷售產品，產品實拍，原裝正品，客戶買的安心，用的放心。常用產品現貨供應，歡迎新老客戶詢價采購！

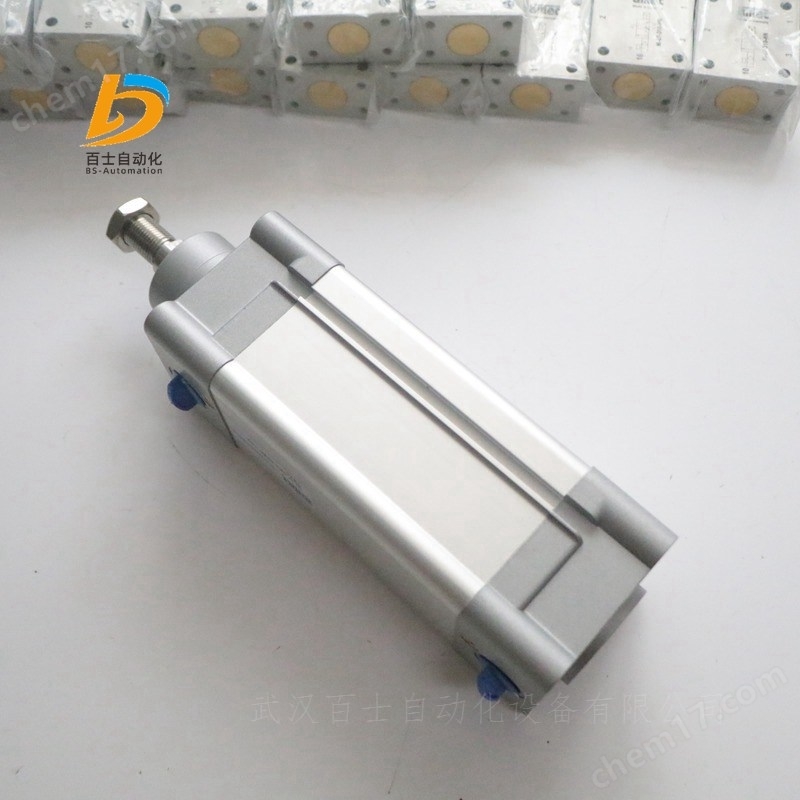

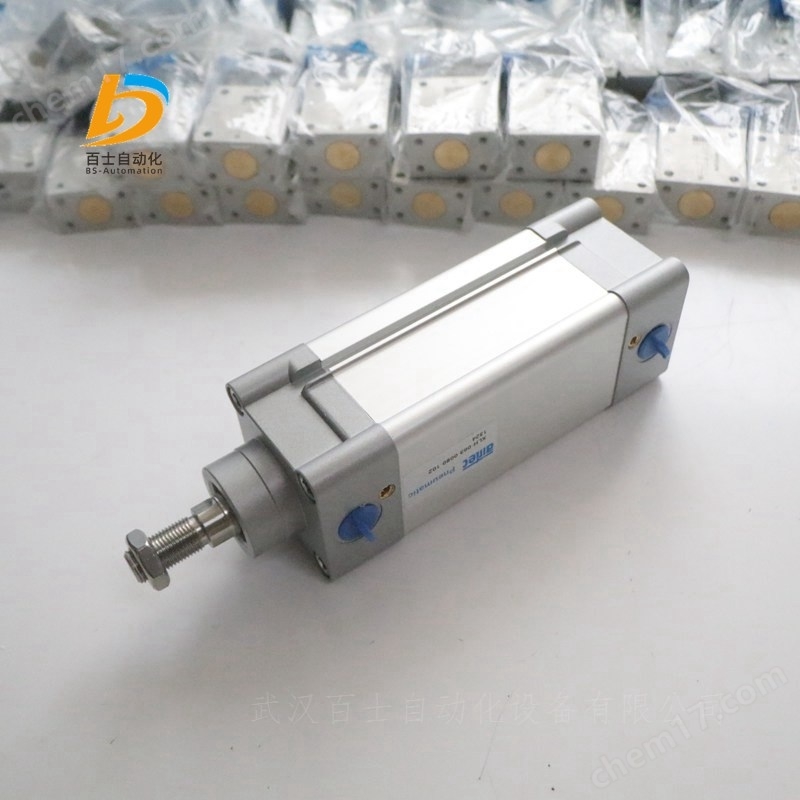

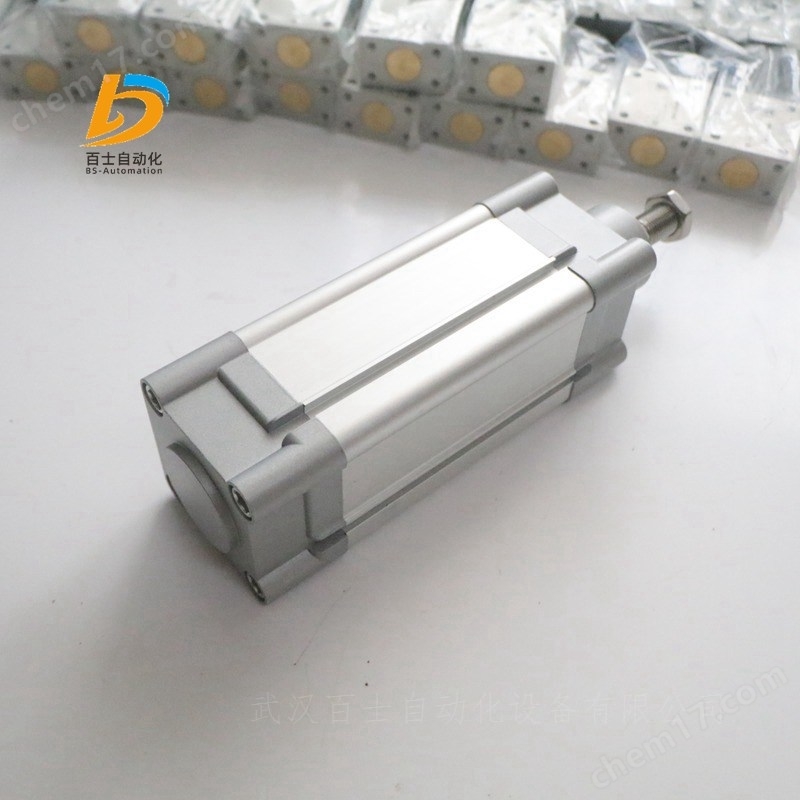

德國AIRTEC愛爾泰克型材氣缸XL系列

技術特點

直徑：32 mm至125 mm

大行程：2.800 mm

溫度范圍：-20°C…+80°C

緩沖長度： 27...44mm2

接口：G1/8、G1/4、G3/8、G1/2

6bar時的理論作用力：420...6480N

活塞桿螺紋：M10x1.25、M12x1.25、M16x1.5、M20x1.5、M27x2

工作原理：1...10bar（14.5...145psi）

ATEX：可選

版本：

低溫型-40°C…+80°C

高溫型-10°C…+150°C

低摩擦設計

介質：根據ISO 8573-1:2010，7:2:4級，過濾、無油和干燥的壓縮空氣，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。

材料：

氣缸管:鋁材（陽極氧化處理)

端蓋:壓鑄鋁（涂漆處理)

活塞桿:鍍鉻（標準)–不銹鋼

密封:PU/NBR

雙作用氣缸，兩側具有可調節的氣動末端位置阻尼。帶有位置檢測功能，可通過氣缸開關進行非接觸式位置查詢。

可根據要求提供特殊行程長度。

XL=基本版本。

XLBS=帶氣動制動的氣缸。

XLR=鎖緊裝置緩沖。

000-不銹鋼活塞桿

050-標準（鍍鉻銹鋼活塞桿)

070-雙活塞桿，活塞直徑32-63 mm

400-不銹鋼雙頭活塞桿

450-雙頭活塞桿，

設計與功能

雙作用鋁制氣缸帶有整套傳感器槽、可調襯墊和接近傳感器的永磁鐵。傳感器可以直接安裝在鋁制的槽中。標i淮行程長度參看下表，附加長度可按用戶要求提供。

這個系列的閥門符合94/9/EG (ATEX)標準，設計為防爆型。

050, 054, 000, 004

雙作用，兩側可調，氣動末端位置阻尼，位置檢測

152, 102

雙作用，兩側可調，氣動末端位置阻尼

450, 454, 400, 404

雙作用，連續活塞桿，兩側可調，氣動末端位置阻尼，位置檢測

552, 502

雙作用連續活塞桿，兩側可調，氣動末端位置阻尼

德國愛爾泰克AIRTEC型材氣缸訂貨型號：

XL-050-0075-050

XL-032-1000-050

XL-050-0160-050

XL-050-0320-050

XL-050-0100-050

XL-050-0025-050

XL-050-0050-050

XL-050-0200-050

XL-063-0100-050

XL-063-0320-050

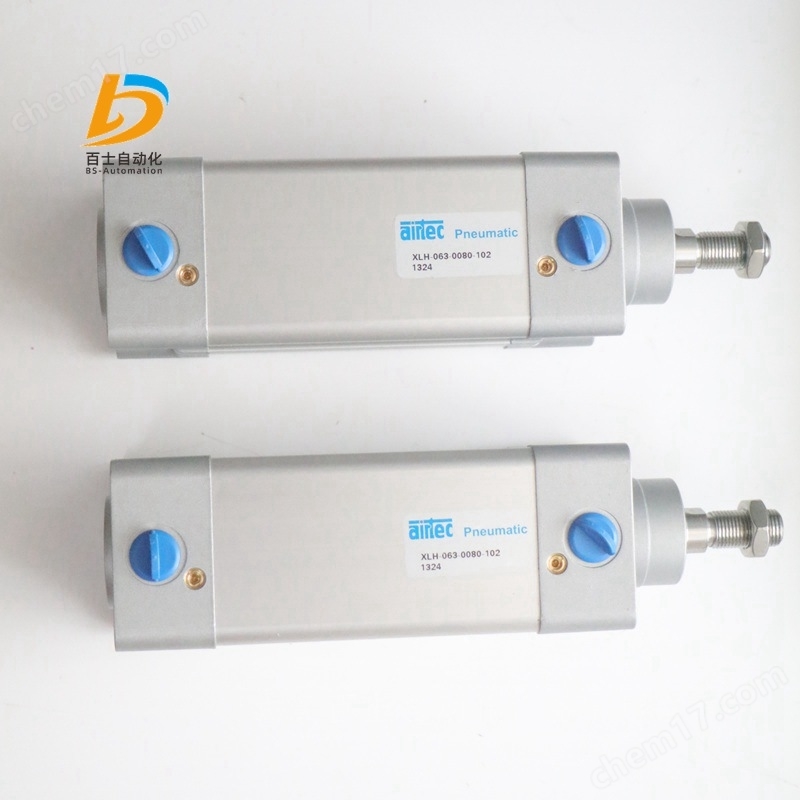

XLH-063-0080-102

XLBSP-125-1000-000

德國AIRTEC氣動閥P-07系列

技術特點

連接：G1/4

標稱寬度：9 mm

溫度范圍：-10°C…+70°C

ATEX：可選

閥門型號：

3/2路、二位五通、3/3路

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，無腐蝕性成分。作為減損，壓力露點須至少比低環境溫度低10°C。

材料外殼：鋁陽極氧化，密封：NBR和POM，

內部零件：鋁、不銹鋼和Ms

可提供符合2014/34/EU（ATEX）的版本

氣動柱塞閥。向閥門施加壓力。

德國AIRTEC氣動閥

P-07-310

P-07-311

P-07-320

P-07-510

P-07-511

P-07-520

P-07-522

P-07-530

P-07-533

P-07-534

德國AIRTEC氣動閥P-12

連接G1/2

標稱寬度14 mm

溫度范圍-10°C…+70°C

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，無腐蝕性成分。作為減損，壓力露點須至少比低環境溫度低10°C。

材料外殼：鋁陽極氧化，密封：NBR和POM，

內部零件：鋁、不銹鋼和Ms

可提供符合2014/34/EU（ATEX）的版本。

氣動柱塞閥。向閥門施加壓力。

德國AIRTEC氣動閥：

P-12-310

P-12-320

P-12-322

P-12-510

P-12-511

P-12-520

P-12-522

P-12-522-Q

P-12-530

P-12-533

P-12-534

德國AIRTEC快速排氣閥SE系列

溫度范圍-10°C…+70°C

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，無腐蝕性成分。作為減損，壓力露點須至少比低環境溫度低10°C。

材料外殼：鋁陽極氧化，密封件：NBR

可提供符合2014/34/EU（ATEX）的版本。

從控制閥流向1的空氣流向2（油缸連接）暢通無阻。

當控制閥切換至排氣時，1變?yōu)闊o壓狀態?？焖倥艢忾y將流量從2切換到3.d。h、 氣缸中的空氣在3點時直接向外流動。

可在3時使用消音器以降低噪音。為避免積聚壓力，消音器應足夠大。3處的螺紋大于2和1處的螺紋。

德國愛爾泰克AIRTEC快速排氣閥型號：

SE-12

SE-14

SE-18

德國AIRTEC愛爾泰克機械閥E-25系列

技術特點

連接：M5

標稱寬度：2 mm

溫度范圍：-10°C…+70°C

工作原理：0...12bar

流量：80nl/min

重量： 0.5kg

閥門版本：

二位三通彈簧復位

設計與功能

型號ER-25-310和ER-28-310:進氣口1必須作為進氣用。

型號ER-18-310和ER-18-510:所有進氣口可互換。

用于真空(-0.95 ... 12 bar/-14…175 psi)，訂貨號:E-18-310-Q和E-18-510-Q.

操作：

柱塞、滾柱桿、，

帶怠速回位的滾輪桿，手動桿

介質

根據ISO 8573-1:2010，7:2:4級，過濾、無油和干燥的壓縮空氣，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。

材料

外殼：鋁陽極氧化，密封件：丁腈橡膠，內部零件：不銹鋼和Ms，桿：不銹鋼（E），塑料（ER，EL），輥：不銹鋼（ER）、塑料（EL），杠桿：Ms

機械操作閥座閥。

二位三通換向閥

E-25-310

二位三通，單線圈，機械彈簧，驅動柱塞

ER-25-310

二位三通，單線圈，機械彈簧，驅動輥桿

EL-25-310

二位三通，單線圈，機械彈簧，驅動輥桿

EH-25-310

3/2路，單線圈，機械彈簧，驅動手柄

德國AIRTEC愛爾泰克E-28系列

技術特點

連接：G1/8

標稱寬度：4 mm

溫度范圍：-10°C…+70°C

工作壓力：0...12bar

流量：210Nl/min

6bar時的換擋力：16/9N

重量：0.06kg

ATEX：可選

閥門版本：

二位三通

設計與功能

型號ER-25-310和ER-28-310:進氣口1必須作為進氣用。

型號ER-18-310和ER-18-510:所有進氣口可互換。

用于真空(-0.95 ... 12 bar/-14…175 psi)，訂貨號:E-18-310-Q和E-18-510-Q.

操作：

手動、滾輪桿

介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。

材料外殼：鋁陽極氧化，密封件：丁腈橡膠，內部零件：鋁、不銹鋼和Ms，活塞，杠桿：不銹鋼，輥：根據指令2014/34/EU，無潛在火源的塑料產品，適用于危險區域。

機械操作閥座閥。

E-28-310

3/2路，單線圈，機械彈簧，驅動柱塞

ER-28-310

3/2路，單線圈，機械彈簧，驅動輥桿

德國AIRTEC愛爾泰克E-18系列機械閥

技術特點

連接：G1/8

標稱寬度：4 mm

溫度范圍：-10°C…+70°C

工作壓力：0...12bar

流量：320Nl/min

閥門版本：

3/2路、二位五通

操作：

活塞、滾柱桿、帶怠速回位的滾柱桿

設計與功能

型號ER-25-310和ER-28-310:進氣口1必須作為進氣用。

型號ER-18-310和ER-18-510:所有進氣口可互換。

用于真空(-0.95 ... 12 bar/-14…175 psi)，訂貨號:E-18-310-Q和E-18-510-Q.

介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。

材料外殼：鋁陽極氧化，密封件：NBR，內部零件：不銹鋼和Ms，桿：不銹鋼（E），塑料（ER，EL），輥：塑料，杠桿：鋁陽極化，Ms

機械操作換向閥。

E-18-310

3/2路，單線圈，機械彈簧，驅動柱塞

ER-18-310

3/2路，單線圈，機械彈簧，驅動輥提升

EL-18-310

3/2路，單線圈，機械彈簧，帶空回位的驅動輥桿

E-18-510

二位五通，單線圈，機械彈簧，驅動柱塞

ER-18-510

二位五通，單線圈，機械彈簧，驅動輥桿

EL-18-510

二位五通，單線圈，機械彈簧，帶怠速回位的驅動輥桿

德國AIRTEC愛爾泰克手動換向閥HF系列

技術細節

連接：G1/8-G1/4

標稱尺寸：6mm-9mm-14mm

溫度范圍：-10°C+70℃

壓力范圍：0...12bar（0...175psi）

ATEX：可選

功能：二位三通，二位五通，三位五通

執行器：

非制動手柄

中等過濾、無油和干燥的壓縮空氣，符合ISO8573-1:2010 7:2:4級，儀表空氣，不含侵蝕性添加劑。差壓露點必須至少比環境溫度低10°C。

材料主體：鋁（陽極氧化），密封件：丁腈橡膠和聚甲醛，內部零件：鋁、不銹鋼和黃銅

可提供符合2014/34/EU（ATEX）標準的閥門。

手動操作滑閥

二位三通，手柄操作，彈簧復位

HF-18-310

HF-14-310

HF-13-310

二位五通，手柄操作，彈簧復位

HF-18-510

HF-14-510

HF-12-510

三位五通，中封式，手柄操作，彈簧復位

HF-18-530

HF-14-530

HF-12-530

三位五通，中泄式，手柄操作，彈簧復位

HF-18-533

HF-14-533

HF-12-533

二位三通，手柄操作，帶鎖定裝置

HR-18-320

HR-14-320

HR-12-320

二位五通，手柄操作，帶鎖定裝置

HR-18-520

HR-14-520

HR-12-520

三位五通，中封式，手柄操作，帶鎖定裝置

HR-18-530

HR-14-530

HR-12-530

三位五通，中泄式，手柄操作，帶鎖定裝置

HR-18-533

HR-14-533

HR-12-533

AIRTEC與閥和或閥（梭閥）

M5 (10/32 UNF) G1/8

160 Nl/min-280NI/min (0.163 Cv-0.285 Cv)

型號AN,OR

過濾、無油和干燥的壓縮空氣符合ISO 8573-1:2010，7:2:4級 - 無侵蝕性成分。否則，壓力熔點必須低于低環境溫度至少10℃。

當輸入12和14同時有信號時，輸出2會出現信號。在不同的壓力下，較低的壓力到達輸出。

作為被動元素，UND沒有自己的通風。刪除一個或兩個輸入信號后，通過前置信號線進行通風。

設計與功能

訂貨號  AN-25  OR-25  AN-18  OR-18

接口

AN-25  OR-25：M5

AN-18  OR-18：G1/8

通徑

AN-25  OR-25：3.2mm

AN-18  OR-18：4mm

流量

AN-25  OR-25：160Nl/min

AN-18  OR-18：280Nl/min

工作壓力：-0.95...10bar

溫度范圍：-10℃...+70℃

材料：

閥體：鋁（陽極氧化）

密封圈：NBR

內部零件：不銹鋼和Ms

重量

AN-25  OR-25：0.026kg

AN-18  OR-18：0.038kg

德國AIRTEC愛爾泰克單向節流閥DR系列

技術特點

連接：M5…G1/2

標稱寬度：0.5…7 mm

溫度范圍：-10°C…+70°C

介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。

外殼材料：鋁陽極氧化，密封件：NBR

可以通過調節節氣門軸來調節節氣門方向上的空氣流量。與節氣門方向相反，空氣流經非節流單向閥。

節流閥軸通過調整襯套中的摩擦環固定，以防意外調整，閥DR-10通過鎖緊螺母固定。測量摩擦力，以便用手輕松旋轉主軸。

訂貨型號：DR-25 DR-18 DR-14 DR-10

連接M5 G1/8 G1/4 G1/2

標稱寬度1-2（mm）0.5至1.5 0.5至2 1至5 1.7

標稱寬度2-1（mm）2.5 4.5 7.5 11

流量1-2（Nl/min）5至40 5至90 50至600 50至600

流量2-1（Nl/min）120 480 1300 1400

工作壓力0.5...10 0.5...10 0.5...10 2...10

重量0.034 0.040 0.098 0.215

真空發生器概念

柱型發生器由氣缸的幾何形狀而得名。發生器分散吸收供應壓力，按照內部的路線達到發生器的中心。氣流通過擋板上的孔向下運動，并且沿各個方向加速，直到在噴射點1達到所需的分速度或者超音速。在這一點空氣擴散形成真空（文氏管原理)。在點2處,加速的氣流與吸進的空氣混合。在點3處，空氣速度減小，氣流通過空氣消聲器直接向上運動。在點2的外徑處鉆了許多真空接管口，用來連接一個發生器上的幾個吸盤。

所有的接管口都保持真空，即便一個或幾個吸盤接近空氣壓力。此時不需要附加的閥門或者壓力控制器。這樣可減少啟動成本，增加操作安全性。

新的機體設計使得發生器具有高效率。真空度達到40%以上，與多相真空發生器相比，在同樣的耗氣量下,柱型發生器就可以保持良好的性能。這種簡潔的形式，輕便的設計，為真空技術的應用開辟了新的領域。

德國AIRTEC愛爾泰克真空發生器

帶有一個真空口大真空度為85%。

型號：HV-80  HV-150  HV-300  HV-600

訂貨號：43-002-009-001  43-002-017-001  43-002-035-001  43-002-0636-001

大真空度：80%  85%  85%  85%

空氣消耗：  88 Nl/min  170 Nlmin  350 NI/min  630 Nl/min                                           (0.090 Cv)   (0.173 Cv)   (0.356 Cv)   (0.640 Cv)

壓力范圍：4-5 bar        4-5 bar       4-5 bar       4-5 bar

               (0.031 Cv) (58-72.5 psl) (58-72.5 psl) (58-72.5 psl)

真空流：

0%     41 Nl/min    92 NI/min    154 NImin    210 Nl/min

         (58-72.5 psl)   (0.093 Cv)   (0.156 Cv)   (0.213Cv)

20%   31 Nl/min    78 Nl/min     130 NI/min    167 Nl/min

          (0.042Cv)      (0.079 Cv)     (0.132Cv)        (0.170 Cv)

40%    21 NlImin    59 NlImin    102 Nl/min      126 Nl/min

          (0.021 Cv)    (0.060 Cv)     (0.104 Cv)        (0.128 Cv)

60%    10 Nl/min    33 Nl/min    57 Nlmin         77NImin

          (0.010Cv)      (0.033 Cv)     (0.058 Cv)        (0.078 Cv)

1升的擴散時間

20%    0.140s    0.060 s    0.035s    0.025 s

40%    0.480 s   0.190s     0.110 s   0.085 s

60%    1.220 s   0.420s     0.250 s   0.190 s

德國AIRTEC愛爾泰克真空發生器訂貨型號：

HV-133

HV-333

HV-533

德國AIRTEC愛爾泰克氣控閥L-03-520

德國AIRTEC愛爾泰克氣控閥L-25系列：

技術特點

連接：M5

標稱寬度：3.2mm

溫度范圍：-10°C…+70°C

ATEX：可選

閥門版本：

二位三通、二位五通

介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。

材料外殼：鋁陽極氧化，密封件：NBR和POM，內部零件：鋁，不銹鋼和Ms版本，符合2014/34/EU（ATEX）。

氣動換向閥。向閥門施加壓力。

設計與功能

當控制口10或12氣動信號換向。

L-25-520-Q用于真空(-0.95 ... 10 bar/-14 ... 175 psi)。

L-25系列的閥適用于防爆場合，符合歐洲94/9/EG (ATEX)防爆標準。

L-25-311

二位三通，單線圈，機械彈簧

L-25-320

二位三通，雙線圈

L-25-511

二位五通，單線圈，機械彈簧

L-25-520

二位五通，雙線圈

訂貨型號：L-25-311 L-25-320 L-25-511 L-25-520

工作壓力：1...10bar

控制壓力：2...10bar

流量（Nl/min）：160Nl/min

重量：0.065kg、 0.068kg、 0.084kg、 0.085kg

德國AIRTEC愛爾泰克氣控閥L-28系列

技術特點

連接：G1/8

標稱寬度：6 mm

溫度范圍：-10°C…+70°C

工作壓力：0...10bar

流量：600 Nl/min

重量：0.3kg

ATEX：可選

閥門版本：

二位三通、二位五通

介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。

外殼材料：鋁陽極氧化，密封件：NBR和POM，內部零件：鋁、不銹鋼和符合2014/34/EU（ATEX）的M型。

設計與功能

當控制口10或12有氣信號時閥換向。

L-28-320-Q適用于真空(-0.95…10 bar/-14…175 psi)L-28系列的閥適用于防爆場合,符合歐洲94/9/EG (ATEX)

L-28-311

二位三通，單線圈，機械彈簧

L-28-320

二位三通，雙線圈

L-28-511

二位五通，單線圈，機械彈簧

L-28-520

二位五通，雙線圈

訂貨型號：

L-28-311

L-28-320

L-28-511

L-28-520

德國AIRTEC愛爾泰克延時閥VZ系列

技術特點

連接：M5和G1/8

標稱寬度：3.2和6 mm

溫度范圍：-10°C…+70°C

工作壓力：3...10bar

控制壓力：3...10bar

標稱寬度：3.2mm和6mm

流量：160Nl/min和600Nl/min

重量：0.135kg、  0.36kg、 0.35kg

閥門版本：

二位三通

可用時間范圍：

0.25…5秒

0.5…10秒

1…20秒

介質：過濾、無油和干燥的壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。

外殼材料：鋁陽極氧化，密封件：NBR和POM，內部零件：鋁、不銹鋼和Ms。

氣動換向閥，啟動延遲可調。通過施加壓力，在設定時間過去后改變閥門。信號刪除后，閥門立即復位。1處的壓力連接導致功能“靜止位置關閉”，3處的壓力接頭導致功能“停止位置打開”。

設計與功能

此閥可用于常開或常閉兩種狀態.

常閉:供氣口1口

常開:供氣口3口

VZ

二位三通，單線圈，機械彈簧，可調延時

德國AIRTEC愛爾泰克延時閥VZ系列型號：

VZ-25-310

VZ-18-310

VZ-18-310-20

德國AIRTEC微型氣缸CM系列

活塞φ  16...20...25mm

介質  經過過濾的壓縮空氣

工作壓力1...10 bar

接口：M5、G 1/8

活塞桿螺紋：M6、M8、M10x1.25

溫度范圍-30°C…+80°C（高溫設計為0…+150°C）

介質過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4µ級，無腐蝕性成分。作為減損，壓力點須至少比低環境溫度低10°C。

CM-標準氣缸

CMDE-帶雙頭活塞桿

設計與功能

雙作用氣缸帶有磁鐵和內置墊圈。

氣缸管材料：AISI 304

氣缸蓋：AISI 304

活塞桿：AISI 316

密封件：PU（可選FKM）

可提供符合2014/34/EU（ATEX）的版本

雙作用氣缸，在末端位置配有阻尼盤，通過氣缸開關進行非接觸位置查詢的位置檢測。該氣缸還具有可調節的氣動末端位置阻尼。氣缸蓋和底部通過滾動連接到氣缸管。

CM

雙作用，位置檢測

CMP

雙作用，兩側可調，氣動末端位置阻尼，位置檢測

CDH

雙作用，高溫型

CDPH

雙作用，兩側可調，氣動末端位置阻尼，高溫型

CMDE

雙作用連續活塞桿，位置檢測

CMPDE

雙作用、連續活塞桿、兩側可調、氣動端阻尼、位置檢測

德國愛爾泰克AIRTEC氣缸

CM-25-040-204

CM-32-050-204

德國AIRTEC微型氣缸HM系列

活塞φ：8...63mm

接口類型：M5、G 1/8、G1/4、G 3/8.

活塞桿螺紋：M4、M6、M8、M10x1.25、M10、M12、M16.

工作壓力:1...10 bar（14.5...145psi）

溫度范圍:-30°C…+80°C（高溫設計為0…+150°C）

介質：過濾、無油和干燥壓縮空氣，符合ISO 8573-1:2010，7:2:4Ω級，無腐蝕性成分。

材料氣缸管：不銹鋼

氣缸蓋：鋁，陽極氧化

活塞桿：不銹鋼

密封件：PU、NBR（可選FKM）

可提供符合2014/34/EU（ATEX）的版本。

雙作用氣缸，在末端位置配有阻尼盤，通過氣缸開關進行非接觸位置查詢的位置檢測。該氣缸還具有可調節的氣動末端位置阻尼。

氣缸蓋和底部通過滾動連接到氣缸管。

可根據要求提供特殊沖程長度

HM-標準氣缸

HMDE-帶有雙頭活塞桿

HMP-帶有可調襯墊

HMPDE-帶有雙頭活塞桿和可調襯墊

設計與功能

雙作用氣缸帶有磁鐵、內置墊圈或者可調襯墊。

直徑為28,10 and 12 mm的氣缸須使用電子開關(ZS-6300,ZS-6301,ZS-7300或者ZS-7301)。

HM, HMS, HMZ

雙作用，位置檢測

HMP

雙作用，兩側可調，氣動末端位置阻尼，位置檢測

HDH

雙作用，高溫型

HDPH

HDP-32-025

HDP-40-025

雙作用，兩側可調，氣動末端位置阻尼，高溫型

HMDE

雙作用連續活塞桿，位置檢測

HMPDE

雙作用、連續活塞桿、兩側可調、氣動端阻尼、位置檢測

德國AIRTEC氣缸型號：

HM-12-010

HM-12-040

HM-25-400

HM-32-160

HDSVK-20-PR-3625-060

德國AIRTEC愛爾泰克氣缸附件線性導向裝置LE系列

技術特點

直徑：32 mm至100 mm

大行程：1.000 mm

溫度范圍：-30°C…+100°C

載荷：6...60Nm

重量：0.6...11.6kg

版本：

滑動導軌

循環球?qū)к?/p>

根據ISO 15552，活塞桿氣缸的導向裝置。

設計與功能

直線導向裝置帶有循環滾珠軸承或自潤滑青銅軸承。適用于HM 12-25 mm (ISO6432)和XL32 - 100 mm (ISo6431)系列的氣缸。

CG型號是為低作用力而設計的，僅適用于63 mm的氣缸。

氣缸須單獨訂購。

材料：

缸體：鋁材（陽極氧化處理）

導桿：鍍鉻鋼

軸刮油裝置:NBR

軸承:鋼（滾珠軸承)或者燒結青銅

德國AIRTEC愛爾泰克導向裝置訂貨型號：

LE-50-080-HG

德國AIRTEC愛爾泰克氣缸NYD系列

技術特點

直徑：20 mm至125 mm

雙重作用的

大行程：250 mm至400 mm

溫度范圍：-20°C…+80°C

ATEX：可選

版本：

高溫型-10°C…+150°C

介質：根據ISO 8573-1:2010，7:2:4級，過濾、無油和干燥的壓縮空氣，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。

材料：

缸體：鋁材（陽極氧化處理）

缸蓋：壓鑄鋁，涂漆

活塞桿：不銹鋼

密封：PU、NBR（可選FKM）

可提供符合2014/34/EU（ATEX）的版本。

帶集成阻尼盤的雙作用氣缸。帶有位置檢測功能，可通過氣缸開關進行非接觸式位置查詢。

可根據要求提供特殊行程長度。

200,210

雙作用集成絕緣盤，位置檢測

220

雙作用、防旋轉、集成阻尼盤、位置檢測

600, 610, 800, 810

雙作用、連續活塞桿、集成阻尼盤、位置檢測

620

雙作用、防旋轉、連續活塞桿、集成阻尼盤、位置檢測

200,600

標準型，外螺紋

210,610

標準型，內螺紋

220,620

帶防扭曲保護

202,602

高溫設計（有效位置檢測可達80°C），外螺紋

212,612

高溫設計（有效位置檢測可達80°C），內螺紋

222,622

高溫設計（有效位置檢測可達80°C），防旋轉，內螺紋

800

連續空心鉆孔活塞桿，外螺紋

810

連續空心鉆孔活塞桿，內螺紋

德國AIRTEC愛爾泰克短行程氣缸型號：

NYD-040-200-210

NYD-080-360-210

德國AIRTEC愛爾泰克氣缸NXD系列

技術特點

活塞直徑：12 mm至100 mm

雙重作用的

大行程：250 mm

溫度范圍：-20°C…+80°C

雙作用氣缸

版本：

高溫型-10°C…+150°C

介質：根據ISO 8573-1:2010，7:2:4級，過濾、無油和干燥的壓縮空氣，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。

帶集成阻尼盤的雙作用氣缸。帶有位置檢測功能，可通過氣缸開關進行非接觸式位置查詢。

可根據要求提供特殊行程長度。

設計與功能

雙作用氣缸帶有接近傳感器的永磁鐵和內置墊圈。氣缸的端蓋由安裝螺釘固定到鋁制的框架結構上。

200,210

雙作用集成絕緣盤，位置檢測

220

雙作用、防旋轉、集成阻尼盤、位置檢測

600, 610

雙作用、連續活塞桿、集成阻尼盤、位置檢測

200-帶有外螺紋的標準氣缸

210-帶有內螺紋的標準氣缸

220-非旋轉型標i準氣缸

600-帶有外螺紋的雙頭活塞桿

610-帶有內螺紋的雙頭活塞桿

標準行程長度mm:

5,10,15,20,25,30,40,50,60,70,80,90,100,125,160,200,250

φ12-16:型號為200、210、600和610的氣缸的大行程為200 mm.

型號為220的氣缸的大行程為160 mm。

材料

氣缸管:鋁（陽極氧化處理)

端蓋:鋁（陽極氧化處理)

活塞桿:不銹鋼

密封:PU

德國愛爾泰克AIRTEC短行程氣缸訂貨型號：

NXD-012-015-200

NXD-020-025-200

NXD-025-015-200

德國AIRTEC愛爾泰克型材氣缸XL系列

技術特點

直徑：32 mm至125 mm

大行程：2.800 mm

溫度范圍：-20°C…+80°C

緩沖長度： 27...44mm2

接口：G1/8、G1/4、G3/8、G1/2

6bar時的理論作用力：420...6480N

活塞桿螺紋：M10x1.25、M12x1.25、M16x1.5、M20x1.5、M27x2

工作原理：1...10bar（14.5...145psi）

ATEX：可選

版本：

低溫型-40°C…+80°C

高溫型-10°C…+150°C

低摩擦設計

介質：根據ISO 8573-1:2010，7:2:4級，過濾、無油和干燥的壓縮空氣，無腐蝕性成分。作為減損，壓力露點必須至少低于低環境溫度10°C。

材料：

氣缸管:鋁材（陽極氧化處理)

端蓋:壓鑄鋁（涂漆處理)

活塞桿:鍍鉻（標準)–不銹鋼

密封:PU/NBR

雙作用氣缸，兩側具有可調節的氣動末端位置阻尼。帶有位置檢測功能，可通過氣缸開關進行非接觸式位置查詢。

可根據要求提供特殊行程長度。

XL=基本版本。

XLBS=帶氣動制動的氣缸。

XLR=鎖緊裝置緩沖。

000-不銹鋼活塞桿

050-標準（鍍鉻銹鋼活塞桿)

070-雙活塞桿，活塞直徑32-63 mm

400-不銹鋼雙頭活塞桿

450-雙頭活塞桿，

設計與功能

雙作用鋁制氣缸帶有整套傳感器槽、可調襯墊和接近傳感器的永磁鐵。傳感器可以直接安裝在鋁制的槽中。標i淮行程長度參看下表，附加長度可按用戶要求提供。

這個系列的閥門符合94/9/EG (ATEX)標準，設計為防爆型。

050, 054, 000, 004

雙作用，兩側可調，氣動末端位置阻尼，位置檢測

152, 102

雙作用，兩側可調，氣動末端位置阻尼

450, 454, 400, 404

雙作用，連續活塞桿，兩側可調，氣動末端位置阻尼，位置檢測

552, 502

雙作用連續活塞桿，兩側可調，氣動末端位置阻尼

德國愛爾泰克AIRTEC型材氣缸訂貨型號：

XL-050-0075-050

XL-032-1000-050

XL-050-0160-050

XL-050-0320-050

XL-050-0100-050

XL-050-0025-050

XL-050-0050-050

XL-050-0200-050

XL-063-0320-050

XLBSP-125-1000-000

AIRTEC活塞桿氣缸XLH-063-0080-102
