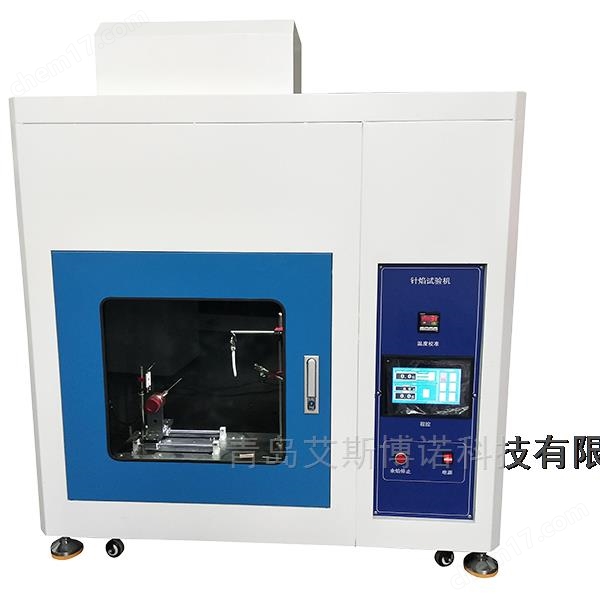

觸摸屏控制款針焰燃燒試驗機，是根據標準GB4706.1-2005以及GB5169.5《試驗火焰針焰試驗方法裝置、確認試驗方法和到則》中關于針焰燃燒試驗的規定而研制的，滿足國家標準及相關UL、IEC標準的新型綜合設備。除設備本身大功能，設備采用全彩七寸觸摸操作顯示屏，試驗輕松高效。

本試驗由于模擬因故障條件產生的小火焰的效應，利用模擬技術評定著火危險。市面上其他同類產品在進行試驗開始時需要用左手按啟動開始記錄時間同時用右手將本生燈拉到試樣放置的位置，目測記錄時間到后立刻再用手將本生燈拉回。該款儀器在設計上盡可能避免用戶的無法協調的誤操作，開始試驗時按觸摸屏上“啟動”本生燈就會自動右移到試樣的位置，同時時間繼電器計時，時間到后本生燈會自動回到起始位置。

產品型號： ABN-5169N

功能特點：

1.可編程控制器觸摸屏+PLC控制,實現控制/檢測/計算/數據顯示多功能

2.自動化程度高：自動記錄試驗時間，自動顯試結果，自動計時，自動點火，施焰結束后本生燈自動退回,可選擇是否關閉燃氣

3.啟動時自動點火時間可調

4.啟動測試、復位、點火、校準、設置、照明、排風均通過觸摸屏控制實現，指尖輕觸即可完成試驗

5.計時按鈕配合PLC自動記錄儲存燃燒耗時間

6.試驗時間系統自動記錄

設計標準：

GB5169.5-2008電工電子產品著火危險試驗 第5部分：試驗火焰 針焰試驗方法 裝置、確認試驗

GB4706.1-2005  家用和類似用途電器的安全通用要求

技術參數：

1. 針狀燃燒器：內孔Φ0.5mm±0.1mm，外徑≤Φ0.9mm，長≥35mm

2. 燃燒器施焰角度：0-45°(任意調節)

3. 施燃時間：0-999.9s±0.1s任意可調(火焰自動進退，無需動手操作)

4. 持燃時間：0-999.9s±0.1s，自動記錄，手動暫停

5. 火焰高度：12mm±1mm (帶高度測量尺)

6. 針頭高度：大于35mm（內徑ф0.5，外徑ф0.9）

7. 施燃氣體：95%丁烷氣(可采用瓶裝液化石油氣，氣源自備)

8. 氣量大小可調（精密流量閥）

9. 火焰校準裝置：

溫度測試范圍：0~1000℃

火焰溫度要求：從100℃±2℃升到700℃±3℃的時間在23.5秒±1秒之內

Φ0.5mm（K型）鎳鉻/鎳鋁絲熱電偶，對地絕緣

傳熱銅塊：Ф4.0x6.0mm

10. 試驗過程：試驗程序自動控制，獨立抽風

11. 試樣位置上下左右手動調節

12. 燃氣報警系統（選配）

13. 觸摸屏控制（標配）

14. 外型尺寸:寬1160mm×深650mm×高1350（含腳）mm（（可根據客戶要求定做不銹鋼機箱、0.75立方或1立方）

15. 燃燒試驗區容積：＞0.5立方,長*寬*高約900mm×590mm×1050mm, 背景黑色，背景照度≤20Lux
