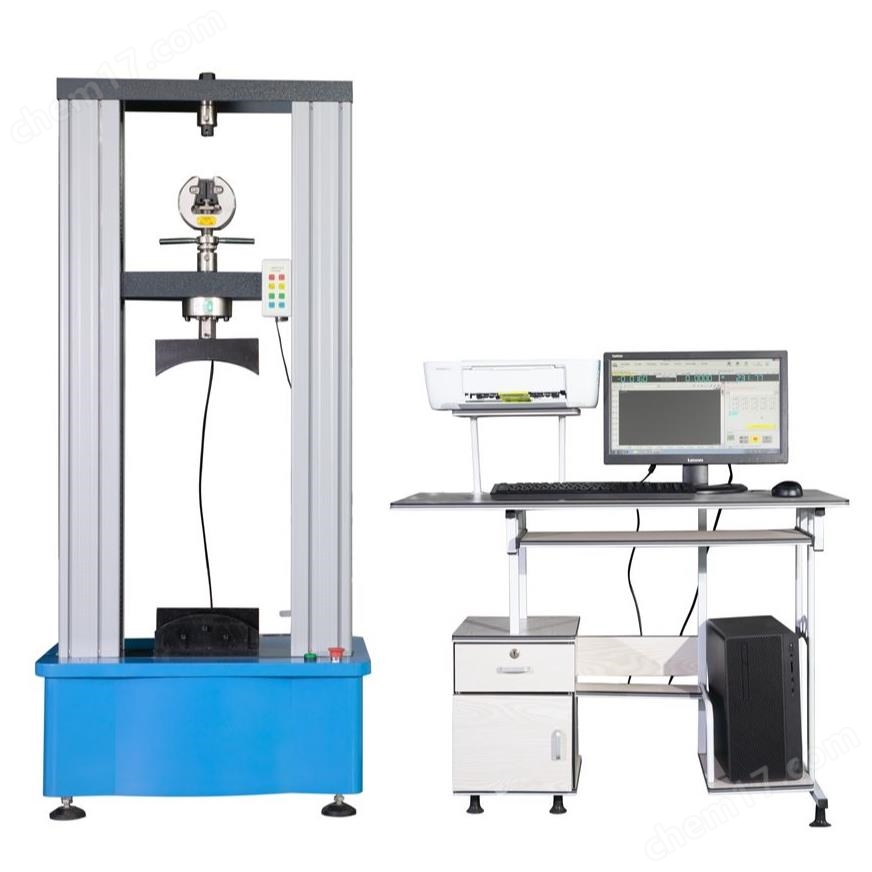

剎車片壓縮強度試驗機采用高性能伺服電機及其驅動系統一體化結構驅動同步帶減速系統，經減速后帶動絲杠副進行加載。電氣部分包括負荷測量系統和變形測量系統組成。所有的控制功能及測量數據均可以在電腦操作軟件實時顯示。并具有限位保護、過載保護等功能。可檢測剎車片的最大力、抗壓強度、彈性模量等參數，還能進行拉伸、彎曲、剝離、剪切等多種靜態力學性能測試分析研究。具有應力、應變、位移三種閉環控制方式，聯接電腦打印機實現全電腦控制，可自動采集處理數據，自動生成測試報告，還能對試驗數據進行再分析，實現曲線的分層次顯示、自動跟隨等功能。

剎車片壓縮強度試驗機是針對剎車片的剪切試驗設計的；能夠按照標準要求測得數據及結果，具有曲線顯示，查詢等必要的功能。是專門道路車輛、制動襯片等機構而設計的新一代微機控制壓剪試驗機。本機符合《GB/T22309-2008道路車輛 制動襯片 盤式制動塊總成和鼓式制動蹄總成剪切強度試驗方法》。該試驗機主機與輔具的設計借鑒了先進的技術，外形美觀，操作方便，性能穩定可靠，無污染，噪音低，效率高。而且所有試驗操作均可以通過鼠標在計算機上自動完成。良好的人性化設計使試驗操作更為簡便。

剎車片壓縮試驗機的計算機系統通過全數字控制器，控制交流電機轉動，經減速系統減速后通過精密絲杠副帶動移動橫梁上升、下降，完成剎車片剪切試驗、拉伸強度性能試驗，另外配置種類繁多的試驗附具，在金屬、非金屬、復合材料及制品的力學性能試驗方面，具有非常廣闊的應用前景。

工作原理

• 電機驅動原理：采用高性能電機及其驅動系統一體化結構驅動同步帶減速系統，經減速后帶動絲杠副進行加載，通過負荷測量系統和變形測量系統來獲取試驗過程中的力和位移數據。

•

• CMT4504微機控制電子萬能試驗機
  1	最大試驗力	50kN
  2	試驗機級別	0.5級
  3	負荷測量范圍	0.4%～100%FS
  4	示值相對誤差	±0.5%
  5	試驗力分辨力	1/±500000FS（全程分辨力不變）
  6	變形測量范圍	0.2%～100%
  7	力控速率調節范圍	0.005%～5%FS/S
  8	力控速率控制精度	速率<0.05%FS時，為±1%設定值以內； 速率≥0.05%FS時，為±0.5%設定值以內；
  9	變形速率調節范圍	0.005～5%FS/s；
  10	變形速率控制精度	速率＜0.05%FS/s時，為設定值的±1%以內； 速率≥0.05%FS/s時，為設定值的±0.5%以內；
  11	位移速率調節范圍	0.001～500mm/min；
  12	位移速率控制精度	為設定值的±0.2%以內；
  13	恒力、恒變形、恒位移控制范圍	0.5%～100%FS
  14	恒力、恒變形、恒位移控制精度	設定值≥10%FS時，為設定值的±0.5%以內 設定值＜10%FS時，為設定值的±1%以內
  15	有效試驗跨度	400mm
  16	橫梁移動行程	1000mm
  17	電源電壓	～220V±10% 50Hz（須可靠接地）
  18	機器功率	1000W
  19	載荷機架尺寸(LWH)	770x540x1780mm
  20	機器重量	≈280kg
