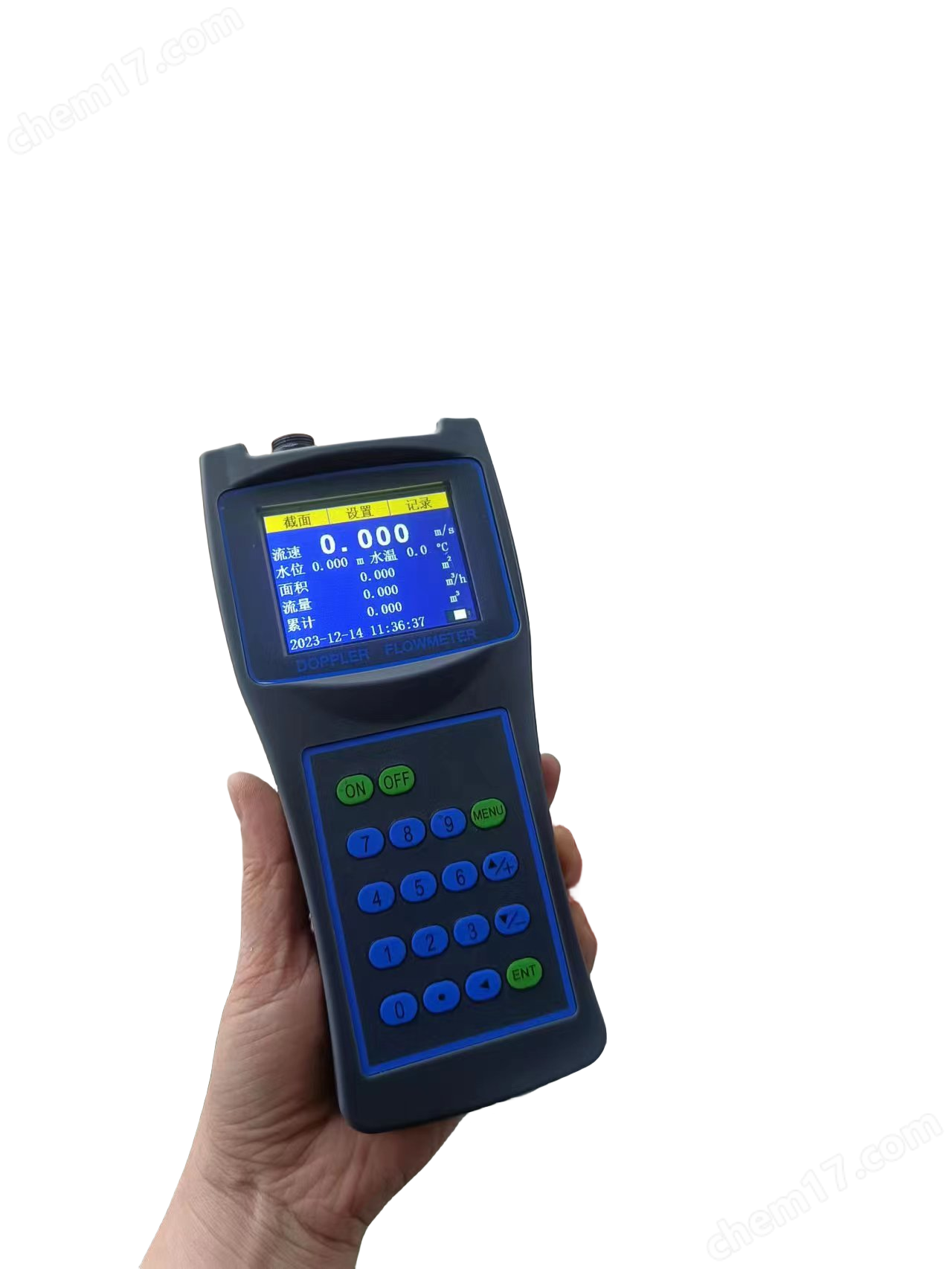

XY-100SSX超聲波水深儀水文勘察設備

產品概述

XY-100SSX超聲波水深儀水文勘察設備，是依據SL/T185-1997《超聲波測深儀》和JJG(水利)003-2009《超聲波測深儀》標準生產的一款便攜式產品，UT-X發出300瓦的聲納脈沖到水底，水底反射回來聲吶信號，通過聲吶傳輸時間計算深度；UT-X對這些回波脈沖進行分析，濾波運算后得出精準的深度。溫度采用熱敏電阻測量水溫、空氣溫度；并可以選配外置GNSS模塊對測量位置進行精準坐標定位、GNSS衛星精準授時間；數據存在內部32M FLASH 存儲芯片中，并可以通過軟件導出歷史記錄

性能特點

*中,小型船舷外（內）安裝,電纜 10米
*主要用于海、河、湖上水下定位和測量水深。

*自穩定測量技術與快速跟蹤技術，實時反映真實測量結果

*高精度時鐘，年誤差3PPM

*儀表內置32M內存FLASH，按日期自動存儲數據，可以顯示屏查閱

*數據通過RS232串口，軟件讀取歷史記錄

應用領域

☆航道勘測、水底地形調查、水下定位、海道（河道）測量和船只導航定位等

☆應急救援測量

☆ 水文測驗、水電廠、庫區等

性能指標

量程：50米，100米，150米 200米

盲區：自動檢測盲區               功率：發射功率增益自動調整

最小顯示分辨率：1mm              精度：±0.5％

顯示：TFT彩屏顯示               工作頻率：50～200KHz（訂貨要求）

儀表操作按鍵：16鍵盤            標定：出廠標定，可現場校準

溫度測量顯示：-30~70°

GNSS定位誤差：2.0米 RMS SBAS輔助（開闊天空處）

輸出、存儲

RS232口連接電腦，串口軟件直接讀取測量數據

串口連接:GNSS衛星定位模塊，顯示坐標、海拔、時鐘等參數

工作電壓：內置電池 ，外接充電器

物理性能

鍵盤：18按鍵

材質：主機：ABS工程塑料              傳感器：不銹鋼

重量：主機：800g                      傳感器： 400～800g

傳感器電纜： 線徑5～10mm×10m
環境性能
工作溫度 ：≤80%RH無結露 儲存溫度：-40℃～70℃

儲存溫度： ≤80%RH無結露 偵測方式：15Hz/s
