鄂爾多斯采暖取暖板式換熱機組

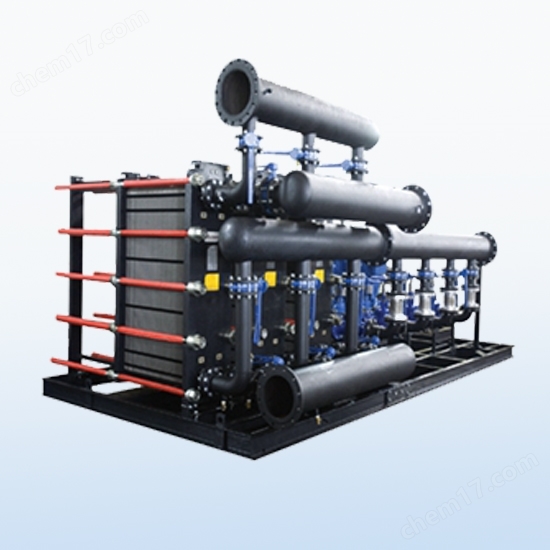

采暖取暖板式換熱機組是專為集中供暖系統設計的集成化設備，通過板式換熱器高效換熱與智能控制，將蒸汽或高溫水（一次側熱源）轉化為采暖熱水（二次側），廣泛應用于住宅小區、辦公樓、工廠等建筑的冬季供暖。

一、核心構成與工作原理

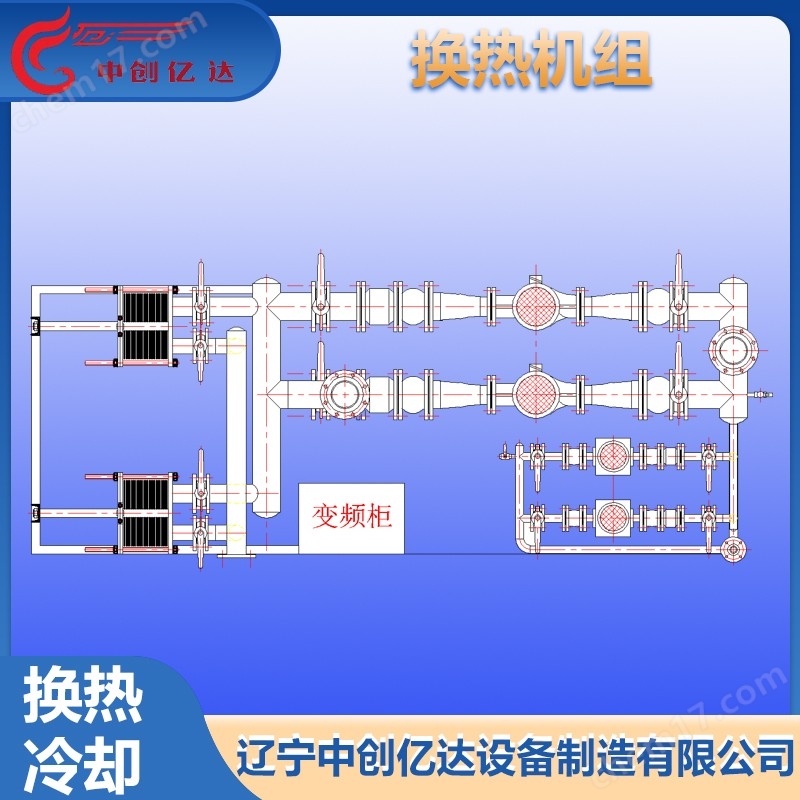

1. 系統模塊組成

• 板式換熱器：核心為不銹鋼波紋板片（304/316L材質），傳熱系數高達3000-5000 W/(m2·℃)，熱效率＞95%，體積僅為管殼式換熱器的1/3，適合空間受限場景。

• 循環泵組：變頻循環泵（一用一備）驅動二次側采暖水循環，流量調節范圍50%-100%，適配不同熱負荷需求（如白天高負荷、夜間低負荷）。

• 智能控制系統：集成PLC、觸摸屏及傳感器（溫度、壓力、流量），支持全自動運行（無人值守），可根據室外溫度自動調節二次側供水溫度（如-5℃時供水90℃，5℃時降至70℃）。

• 輔助設備：除污器（過濾雜質，保護換熱器）、補水泵（變頻補水定壓，穩壓精度±0.02MPa）、安全閥（超壓保護）及管路閥門，確保系統穩定。

2. 工作流程

• 一次側（熱源）：蒸汽（0.1-0.6MPa）或高溫水（110-150℃）進入板式換熱器，釋放熱量后返回?zé)嵩垂芫W(wǎng)（蒸汽冷凝為凝結水，高溫水降溫回流）。

• 二次側（用戶側）：循環水經除污器過濾后，由循環泵送入換熱器加熱至設定溫度（60-95℃），通過管網輸送至散熱器、地暖或風機盤管，放熱后回流至機組循環加熱。

• 智能調節：根據室外溫度、用戶設定室溫（18-22℃）及系統負荷，自動調節一次側熱媒流量（電動調節閥控制）和循環泵轉速，實現“按需供熱”。

二、核心優勢與技術特點

1. 高效節能

• 高熱效率：板式換熱器板片間湍流強化傳熱，熱效率較傳統管殼式設備高15%-20%，可降低一次側熱源消耗（如蒸汽耗量減少20%）。

• 變頻節能：循環泵與補水泵均采用變頻控制，根據熱負荷動態調節轉速，較工頻運行節能30%-40%（如夜間負荷低時降低泵轉速）。

• 余熱回收：汽水換熱時可加裝凝結水換熱段，回收80℃以上凝結水熱量預熱二次側冷水，綜合節能率提升25%。

2. 智能控制與穩定運行

• 氣候補償技術：內置室外溫度傳感器，按“室外溫度-供水溫度曲線”自動修正輸出，避免過度供熱（如某小區應用后冬季能耗降低28%）。

• 多重保護功能：超溫報警（二次側水溫＞95℃）、超壓泄壓（系統壓力＞1.0MPa時安全閥開啟）、缺水停機（補水箱液位＜20%時停泵），保障設備安全。

• 遠程監控：支持4G/有線網絡連接，通過手機APP或監控平臺實時查看運行參數（溫度、壓力、能耗）及報警信息，實現遠程啟停與參數設定。

3. 緊湊靈活與低維護

• 模塊化設計：出廠前完成管路組裝與調試，現場僅需連接一次側/二次側管道及電源，安裝周期≤2天（小型機組），占地面積僅為傳統換熱站的1/3-1/5（如供暖面積1萬㎡機組占地約4-6㎡）。

• 易維護性：板式換熱器可快速拆卸清洗（松開夾緊螺栓即可打開），密封墊片更換方便（壽命3-5年），日常維護僅需清理過濾器雜質（每月1次）。

鄂爾多斯采暖取暖板式換熱機組

三、應用場景與選型參數

1. 典型應用場景

• 住宅小區供暖：適配市政高溫水（130/80℃）或小區鍋爐熱源，二次側供水溫度95/70℃，單臺機組可滿足5000-5萬㎡供暖面積（熱負荷0.2-2.0MW）。

• 辦公樓/商場：采用低溫?zé)崴?5/60℃）供暖，配合風機盤管或暖氣片，支持分區域溫控（如辦公區、大堂獨立調節）。

• 工廠車間：適配蒸汽熱源（0.4MPa飽和蒸汽），二次側供水80-90℃，驅動暖風機或散熱器，滿足高大空間快速升溫需求。

2. 關鍵選型參數

• 熱源類型：蒸汽（壓力、溫度）或高溫水（供回水溫差、流量）；

• 供暖面積/熱負荷：按80-120W/㎡估算（如1萬㎡需熱負荷0.8-1.2MW）；

• 二次側參數：供水溫度（60-95℃）、供回水溫差（20-25℃）、系統壓力（0.4-0.8MPa）；

• 控制需求：基礎型（手動/半自動）、智能型（全自動+遠程監控）、節能型（氣候補償+變頻調節）。

四、維護與運行要點

• 定期清洗：板式換熱器每6-12個月化學清洗一次（水垢厚度＞1mm時），采用檸檬酸+緩蝕劑循環清洗，恢復換熱效率；

• 泵組維護：循環泵/補水泵每3000小時更換潤滑油，檢查軸承磨損（壽命約2-3萬小時）；

• 冬季防護：停運時排空機組內積水或添加防凍液（濃度≥30%），防止凍裂換熱器板片；

• 參數校準：每季度校驗溫度傳感器、壓力表，確保控制精度（±1℃）。

總結

采暖取暖板式換熱機組通過“高效換熱+智能控制+緊湊設計”，實現供暖系統的節能、穩定運行，是集中供暖工程的核心設備。其優勢在于熱效率高、占地小、安裝維護方便，且可根據熱源條件（蒸汽/高溫水）和供暖需求（面積、溫度）定制配置，適配各類民用與工業建筑場景。
