產品概述

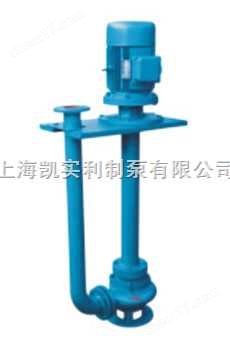

YW液下式排污泵為立式液下式結構，工作時泵體浸在水中，液下深度可達0.5～5m,并采用*的單葉片或雙葉片葉輪結構,能有效通過泵口徑5倍的纖維物質及直徑為口徑50%的固體顆粒。產品執行JB/T6525-92《離心式污水泵的技術條件》標準。
二、產品特點

1、可變的液位安裝深度：機組為立式液下式結構，可根據用戶的要求采用不同的液下安裝深度，使用極為方便。
2、單管或雙管安裝：本型泵根據用戶要求選擇不同的安裝方式;可選擇單管或雙管安裝。
3、降低維修成本：采用材料制作而成的機械密封，及優質的軸承，大大提高了密封的安全性和機組的可靠性。
4、過流能力強：特殊的葉輪防堵設計，確保了運行高效且無堵塞。
三、工作條件
流量：2～850 m3/h
揚程范圍：3～45m
額定轉速n：1450～2900r/min
介質溫度：－15℃～+60℃
介質密度：≤1.3×103kg/m3
介質PH值：5～9
系統zui高工作壓力：≤0.6Mpa

四、結構圖
序號 部件名稱 序號 部件名稱
1 電機 5 主軸
2 聯軸器 6 機械密封
3 電機支架 7 泵體
4 出水管 8 葉輪
詳細見:YW型液下式無堵塞排污泵（結構圖）   YW型液下式無堵塞排污泵（曲線圖譜）   YW型液下式無堵塞排污泵（安裝尺寸）

五、用途：
企業單位廢水排放。城市污水處理廠排放系統。地鐵、地下室、人防系統排水站。醫院、賓館、高層建筑污水排放。住宅區的污水排水站。市政工程，建筑工地中稀泥漿的排放。自來水廠的給水裝置。YW液下排污泵養殖場污水排放及農村農田灌溉。YW液下排污泵勘探礦山及水處理設備配套。代替肩挑人擔，吸送河泥。YW液下排污泵使用條件水溫≤ 60℃，液體PH值為4～10。

六.YW型液下式無堵塞排污泵（性能參數）

型　　號
 口　徑
（mm）
 流　量
（m3/h）
 揚　程
（m）
 功　率
（kw）
 轉　速
（r/min）
 效　率
（%）

YW25-8-22-1.1
 25
 8
 22
 1.1
 2825
 38.5

YW32-12-15-1.1
 32
 12
 15
 1.1
 2825
 40

YW40-15-15-1.5
 40
 15
 15
 1.5
 2840
 45.1

YW40-15-30-2.2
 40
 15
 30
 2.2
 2840
 48

YW50-20-7-0.75
 50
 20
 7
 0.75
 1390
 54

YW50-10-10-0.75
 50
 10
 10
 0.75
 1390
 56

YW50-20-15-1.5
 50
 20
 15
 1.5
 2840
 55

YW50-15-25-2.2
 50
 15
 25
 2.2
 2840
 56

YW50-18-30-3
 50
 18
 30
 3
 2880
 58

YW50-25-32-5.5
 50
 25
 32
 5.5
 2900
 53

YW50-20-40-7.5
 50
 20
 40
 7.5
 2900
 55

YW65-25-15-2.2
 65
 25
 15
 2.2
 2840
 52

YW65-37-13-3
 65
 37
 13
 3
 2880
 55

YW65-25-30-4
 65
 25
 30
 4
 2890
 58

YW65-30-40-7.5
 65
 30
 40
 7.5
 2900
 56

YW65-35-50-11
 65
 35
 50
 11
 2930
 60

YW65-35-60-15
 65
 35
 60
 15
 2930
 63

YW80-40-7-2.2
 80
 40
 7
 2.2
 1420
 52

YW80-43-13-3
 80
 43
 13
 3
 2880
 50

YW80-40-15-4
 80
 40
 15
 4
 2890
 57

YW80-65-25-7.5
 80
 65
 25
 7.5
 2900
 56

YW100-80-10-4
 100
 80
 10
 4
 1440
 62

YW100-110-10-5.5
 100
 110
 10
 5.5
 1440
 66

YW100-100-15-7.5
 100
 100
 15
 7.5
 1440
 67

YW100-85-20-7.5
 100
 85
 20
 7.5
 1440
 68

YW100-100-25-11
 100
 100
 25
 11
 1460
 65

YW100-100-30-15
 100
 100
 30
 15
 1460
 66

YW100-100-35-18.5
 100
 100
 35
 18.5
 1470
 65

YW125-130-15-11
 125
 130
 15
 11
 1460
 62

YW120-130-20-15
 125
 130
 20
 15
 1460
 63

YW150-145-9-7.5
 150
 145
 9
 7.5
 1440
 63

YW150-180-15-15
 150
 180
 15
 15
 1460
 65

YW150-180-20-18.5
 150
 180
 20
 18.5
 1470
 75

YW150-180-25-22
 150
 180
 25
 22
 1470
 76

YW150-130-30-22
 150
 130
 30
 22
 1470
 75

YW150-180-30-30
 150
 180
 30
 30
 1470
 73

YW150-200-30-37
 150
 200
 30
 37
 1480
 70

YW200-300-7-11
 200
 300
 7
 11
 970
 73

YW200-250-11-15
 200
 250
 11
 15
 970
 74

YW200-400-10-22
 200
 400
 10
 22
 1470
 76

YW200-400-13-30
 200
 400
 13
 30
 1470
 73

YW200-250-15-18.5
 200
 250
 15
 18.5
 1470
 72

YW200-300-15-22
 200
 300
 15
 22
 1470
 73

YW200-250-22-30
 200
 250
 22
 30
 1470
 71

YW200-350-25-37
 200
 350
 25
 37
 1980
 75

YW200-400-30-55
 200
 400
 30
 55
 1480
 70

YW250-600-9-30
 250
 600
 9
 30
 980
 74

YW250-600-12-37
 250
 600
 12
 37
 1480
 78

YW250-600-15-45
 250
 600
 15
 45
 1480
 75

YW250-600-20-55
 250
 600
 20
 55
 1480
 73

YW250-600-25-75
 250
 600
 25
 75
 1480
 73

YW300-800-12-45
 300
 800
 12
 45
 980
 76

YW300-500-15-45
 300
 500
 15
 45
 980
 70

YW300-800-15-55
 300
 800
 15
 55
 980
 73

YW300-600-20-55
 300
 600
 20
 55
 980
 75

YW300-800-20-75
 300
 800
 20
 75
 980
 78

YW300-950-20-90
 300
 950
 20
 90
 980
 80

YW300-1000-25-110
 300
 1000
 25
 110
 980
 82

YW350-1100-10-55
 350
 1100
 10
 55
 980
 84.5

YW350-1500-15-90
 350
 1500
 15
 90
 980
 82.5

YW350-1200-18-90
 350
 1200
 18
 90
 980
 83.1

YW350-1100-28-132
 350
 1100
 28
 132
 740
 83.2

YW350-1000-36-160
 350
 1000
 36
 160
 740
 78.5

YW400-1500-10-75
 400
 1500
 10
 75
 980
 82.1

YW400-2000-15-132
 400
 2000
 15
 132
 740
 85.5

YW400-1700-22-160
 400
 1700
 22
 160
 740
 82.1

YW400-1500-26-160
 400
 1500
 26
 160
 740
 83.5

YW400-1700-30-200
 400
 1700
 30
 200
 740
 83.5

YW400-1800-32-250
 400
 1800
 32
 250
 740
 82.1

YW500-2500-10-110
 500
 2500
 10
 110
 740
 82

YW500-2600-15-160
 500
 2600
 15
 160
 740
 83

YW500-2400-22-220
 500
 2400
 22
 220
 740
 84

YW500-2600-24-250
 500
 2600
 24
 250
 740
 82


七、泵使用方法及注意事項

1.泵使用前應仔細檢査泵和電機有無損傷.檢査緊固件緊固情況。
2.盤動泵檢査有無磨擦聲.同時檢査泵軸與電機軸同心度.兩聯軸節外圓偏差數不超過0.5mm
3.接泵出液口之管路.應另設支架.不允許將其重量加于泵體上。
4.水泵在無特殊情況必須配備全自動水泵控制柜.切勿直接掛電網或使用閘刀開關來接通電流.確保水泵正常運行.
5.不得將水泵*處于低揚程狀態下運行（一般使用揚程不得低于額定揚程的60%）.能控制在建議使用揚程范圍以內.以防水泵因超載燒壞電機
八、維護保養

1.水泵應有專人管理與使用.并定期檢査水泵的電路和水泵工作是否正常。
2.每次使用特別是用于較稠較粘的漿液后.應將水泵放在消水中運轉數分鐘.防止泵內留下沉積物.保證水泵的淸潔。
3.在常規狀態下.泵每使用300-500小時后應加注或更換油室中機油（10-30#機油）.使機械密封保持良好的潤滑狀態.提高機械密封的使用壽命。
4.葉輪和泵體之間的密封環具有密封功能.如密封環損壞將直接影響泵的性能.必要時應更換
