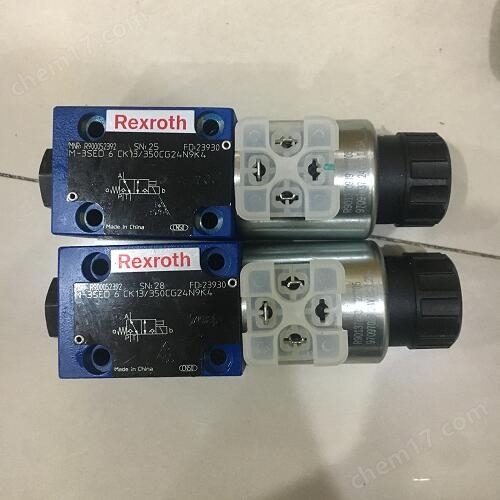

REXROTH二位三通換向閥/REXROTH換向閥
REXROTH二位三通換向閥安裝與維護； 1、安裝時應注意閥體上箭頭應與介質流向*。不可裝在有直接滴水或?yàn)R水的地方。電磁閥應垂直向上安裝。 2、電磁閥應保證在電源電壓為額定電壓的15%-10%波動范圍內正常工作。 3、電磁閥安裝后，管道中不得有反向壓差。并需通電數次，使之適溫后方可正式投入使用。 4、電磁閥安裝前應*清洗管道。通入的介質應無雜質。閥前裝過濾器。 5、當電磁閥發生故障或清洗時，為保證系統繼續運行，應安裝旁路裝置。 6、接管時注意，密封材料不可使用過量，如螺紋連接時，接管外螺紋長度不可超過電磁閥內螺紋的長度，并在外螺紋前端半螺距處用銼刀倒棱，自螺紋2牙處開始纏繞密封帶，否則過量的密封帶或粘結劑殘?jiān)M(jìn)入電磁閥的內腔會引起故障。 7、在管道鋼性不足或有水錘現象的情況下，建議把閥前后管子用支架或其它方式固定，以防電磁閥工作時引起振動。 8、電磁閥安裝后經檢查前期準備試驗工序完成后，須通入流體試動作3~5次，確認正常后方可投入正式使用。9、與電磁閥相關的電源控制線路及設施，如繼電器、開關和接觸器等應連接牢固、不得有松動或振動，電氣回路要接入相應的保險線，作為電氣回路的保護，否則將影響電磁閥的正常工作或損壞。
REXROTH二位三通換向閥電磁鐵通電時，連桿被提升，帶動轉軸轉動，副閥打開。由于副閥被開啟，主閥閥杯上部的壓力流體被排出，因此高溫電磁閥閥杯下部的壓力比上部高。這樣下部的壓力將主閥閥杯向上推開。主閥被打開后，上下壓力相等，閥杯在電磁力上下壓力作用下，置于平衡狀態，閥門打開。斷電時在銜鐵自重及返回彈簧作用下，關下副閥，副閥關閉后，隨之高溫電磁閥閥杯，上部的壓力升高而將主閥閥杯壓下，達到斷流密封作用，閥門關閉。電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥口外泄，以致主閥膜片上下產生壓力差，膜片被迅速托起，主閥口開啟，閥呈通路狀態。REXROTH二位三通換向閥的內部結構可分滑閥位置反饋、載荷壓力反饋和載荷流量反饋；閥的數可分單、雙和多。在電液伺服閥中，將電信號轉變?yōu)樾D(zhuǎn)或直線運動的部件稱為力矩馬達或力馬達。力矩馬達浸泡在油液中的稱為濕式，不浸泡在油液中的稱為乾式。其中以滑閥位置反饋、兩乾式電液伺服閥應用zui廣。電液伺服閥的工作原理是力矩馬達在線圈中通入電流后產生扭矩，使彈簧管上的擋板在兩噴嘴間移動，移動的距離和方向隨電流的大小和方向而變化。例如擋板向右移近噴嘴時，就在主閥芯兩端面上產生壓力差推動主閥芯左移，使壓力油口P S與載荷1口相通，回油口與載荷 2口相通。主閥芯左移的同時通過反饋桿對力矩馬達產生的力矩和擋板的位移進行負反饋。
REXROTH二位三通換向閥是利用電磁鐵的通電吸合與斷電釋放而直接推動閥芯來控制液流方向的。它是電氣系統與液壓系統之件發出，從間的信號轉換元件，它的電氣信號由液壓設備結構圖職能符號圖中的按鈕開關、限位開關、行程開關等電氣元1—滾輪2—閥芯3—彈簧而可以使液壓系統方便地實現各種操作及自動順序動作。電磁鐵按使用電源的不同，可分為交流和直流兩種。按銜鐵工作腔是否有油液又可分為“干式”和“濕式”。交流電磁鐵起動力較大，不需要專門的電源，吸合、釋放快，動作時間約為0.01～0.03s，其缺點是若電源電壓下降15%以上，則電磁鐵吸力明顯減小，若銜鐵不動作，干式電磁鐵會在10～15min后燒壞線圈（濕式電磁鐵為1～1.5h），且沖擊及噪聲較大，壽命低，因而在實際使用中交流電磁鐵允許的切換頻率般為10次/min，不得超過30次/min。直流電磁鐵工作較可靠，吸合、釋放動作時間約為0.05～0.08s，允許使用的切換頻率較高，般可達120次/min，zui高可達300次/min，且沖擊小、體積小、壽命長。但需有專門的直流電源，成本較高。此外，還有種整體電磁鐵，其電磁鐵是直流的，但電磁鐵本身帶有整流器，通入的交流電經整流后再供給直流電磁鐵。目前，國外新發展了種油浸式電磁鐵，不但銜鐵，而且激磁線圈也都浸在油液中工作，它具有壽命更長，工作更平穩可靠等特點，但由于造價較高，應用面不廣。
REXROTH二位三通換向閥圖5-7（a）所示為二位三通交流電磁換向閥結構，在圖示位置，油口P和A相通，油口B斷開；當電磁鐵通電吸合時，推桿1將閥芯2推向右端，這時油口P和A斷開，而與B相通。而當磁鐵斷電釋放時，彈簧3推動閥芯復位。圖5-7（b）所示為其職能符號。REXROTH二位三通換向閥的結構和職能符號，當導電磁閥左邊的電磁鐵通電后使其閥芯向右邊位置移動，來自主閥P口或外接油口的控制壓力油可經導電磁閥的A′口和左單向閥進入主閥左端容腔，并推動主閥閥芯向右移動，這時主閥閥芯右端容腔中的控制油液可通過右邊的節流閥經導電磁閥的B′口和T′口，再?gòu)闹鏖y的T口或外接油口流回油箱（主閥閥芯的移動速度可由右邊的節流閥調節），使主閥P與A、B和T的油路相通；反之，由導電磁閥右邊的電磁鐵通電，可使P與B、A與T的油路相通；當導電磁閥的兩個電磁鐵均不帶電時，導電磁閥閥芯在其對中彈簧作用下回到中位，此時來自主閥P口或外接油口的控制壓力油不再進入主閥芯的左、右兩容腔，主閥芯左右兩腔的油液通過導電磁閥中間位置的A′、B′兩油口與導電磁閥T′口相通（如圖5-10b所示），再?gòu)闹鏖y的T口或外接油口流回油箱。主閥閥芯在兩端對中彈簧的預壓力的推動下，依靠閥體定位，準確地回到中位，此時主閥的P、A、B和T油口均不通。電液換向閥除了上述的彈簧對中以外還有液壓對中的，在液壓對中的電液換向閥中，導式電磁閥在中位時，A′、B′兩油口均與油口P連通，而T′則封閉，其他方面與彈簧對中的電液換向閥基本相似。 4）力士樂二位三通換向閥的中位機能分析。

REXROTH二位三通換向閥/REXROTH換向閥
REXROTH二位三通換向閥的技術；REXROTH二位三通換向閥通過導線將電磁閥體 內線圈輸入正向脈沖信號，線圈產生的工作磁通，使動芯吸合，打開閥門。當停止正向脈沖信號輸入時，動芯釋放，動芯在彈簧力的作用下回復到初始狀態，關閉閥門，另外有自 保持型的，停止輸入正向脈沖或斷電后也能保持，需要輸入負向脈沖信號才能復位。脈沖電磁閥的工作原理是利用電器的脈沖轉化為機械的脈動使得脈動氣體的強大能量變成動量 在短時間內釋放產生巨大沖力，用plc控制其脈沖的間隔應根據額定氣體壓力恢復時間來確定. 用途：般安裝在主油路或減振器背壓油路中，在變速器自動升檔及降檔的瞬間或在 鎖止離合器鎖止及解除鎖止動作開始時使油壓下降，以減少換檔和鎖止解鎖沖擊，使車輛運行更加平衡。 其作用是控制油路中油壓的大小。REXROTH二位三通換向閥里有密閉的腔，在不同位置開有通孔，每個孔都通向不同的油管，腔中間是閥， 兩面是兩塊電磁鐵，哪面的磁鐵線圈通電閥體就會被吸引到哪邊，通過控制閥體的移動來檔住或漏出不同的排油的孔。
REXROTH二位三通換向閥與直接作用自力式控制閥類似，其設定信號由指揮器的設定彈簧設置。如果閥后壓力升高，表示膜頭l下面的壓力高于上面壓力，閥芯3上移，控制閥的流通面積減小，使閥后壓力下降。同時，作用在指揮器膜片4的壓力也升高，其作用-力大于由設定彈簧5提供的作用力，使指揮器組件6移動，擋板7?？拷鼑娮?，指揮器輸出壓力隨之減小，即在膜頭l上面壓力減小，使閥芯3上移，直到閥后壓力與設定彈簧的作用力平衡為止。針閥2用于調節放大系數，過濾器9用于過濾介質中的顆粒雜質，防止噴嘴被堵塞。另有種采用重錘作為設定的自力式壓力控制閥。重錘經杠桿連接到閥桿，其美國ASCO兩位五通電磁閥和安全閥為體，組成導式壓力閥，該閥即是卸荷閥又是安全閥，有時又是溢流閥．卸荷時其控制油道貫穿各路換向閥，同前述卸荷油道．當各路換向閥處于中立位置時，卸荷閥的控制油道（見圖1b和圖2）貫穿各路換向閥并與油箱連通．卸荷時，大部分油液卸荷，通道短，壓力損失低．任路閥換向工作，便切斷控制油道，油源來油就從換向閥進入執行元件工作，其工作壓力大小由導閥控制．此時系統壓力為導閥調整壓力．該種卸荷方式，即使換向閥路數增加，只是控制油道增加，卸荷壓力增加不大，始終保持較低卸荷壓力，此種卸荷方式多用于手動換向閥，卸荷可靠．
REXROTH二位三通換向閥的閥芯在中間位置時，各通口間有不同的連通方式，可滿足不同的使用要求。這種連通方式稱為換向閥的中位機能。三位四通換向閥常見的中位機能、型號、符號及其特點，示于表5-4中。三位五通換向閥的情況與此相仿。不同的中位機能是通過改變閥芯的形狀和尺寸得到的。力士樂二位三通換向閥，德國REXROTH二位三通換向閥 力士樂二位三通換向閥在分析和選擇閥的中位機能時，通?？紤]以下幾點： ①系統保壓。當P口被堵塞，系統保壓，液壓泵能用于多缸系統。當P口不太通暢地與T口接通時（如X型），系統能保持定的壓力供控制油路使用。 ②系統卸荷。P口通暢地與T口接通時，系統卸荷。 ③啟動平穩性。閥在中位時，液壓缸某腔如通油箱，則啟動時該腔內因無油液起緩沖作用，啟動不太平穩。 ④液壓缸“浮動”和在任意位置上的停止，閥在中位，當A、B兩口互通時，臥式液壓缸呈“浮動”狀態，可利用其他機構移動工作臺，調整其位置。當A、B兩口堵塞或與P口連接（在非差動情況下），則可使液壓缸在任意位置處停下來。三位五通換向閥的機能與上述相仿。 （5）主要。換向閥的主要，以電磁閥的項目為zui多，它主要包括下面幾項： ①工作可靠性。工作可靠性指電磁鐵通電后能否可靠地?fù)Q向，而斷電后能否可靠地復位。工作可靠性主要取決于設計和制造，且和使用也有關系。液動力和液壓卡緊力的大小對工作可靠性影響很大，而這兩個力是與通過閥的流量和壓力有關。所以電磁閥也只有在定的流量和壓力范圍內才能正常工作。這個工作范圍的極限稱為換向界限，如圖5-11所示。 ②壓力損失。由于電磁閥的開口很小，故液流流過閥口時產生較大的壓力損失。圖5-12所示為某電磁閥的壓力損失曲線。般閥體鑄造流道中的壓力損失比機械加工流道中的損失小。
REXROTH二位三通換向閥閥的：原理和結構品種 公稱壓力：這個參數與其它通用閥門的含義是樣的，是根據管道公稱壓力來定。 工作壓力：如果工作壓力低則必須選用直動或分步直動式原理；zui低工作壓差在0.04Mpa以上時直動式、分步直動式、導式均可選用。 四、電氣選擇：電壓規格應盡量?jī)?yōu)選用AC220V、DC24較為方便。根據持續工作時間長短來選擇：常閉、常開、或可持續通電當電磁閥需要長時間開啟，并且持續的時間多余關閉的時間應選用常開型。要是開啟的時間短或開和關的時間不多時，則選常閉型。 1.1質氣，液態或混合狀態分別選用不同品種的電磁閥，例ZQDF用于空氣，ZQDF—Y用于液體， ZQDF—2（或-3）用于蒸汽，否則易引起誤。ZDF系列多功能電磁閥則可通通于氣.液體。訂時告明介質狀態，安裝用戶就不必再調式。 1.2介質溫度不同規格產品，否則線圈會燒掉，密封件老化，嚴重影響壽命命。 1.3介質粘度，通常在50cSt以下。若超過此值，通徑大于15mm用ZDF系列多功能電磁閥作特殊訂貨。通徑小于15mm訂高粘度電磁閥。 .4介質清潔度不高時都應在電磁閥前配裝反沖過濾閥，壓力低時尚可選用直動膜片式電磁閥作例如CD—P。 1.5介質若是定向流通，且不允許倒流ZDF—N和ZQDF—N單需用雙向流通，請作特殊要求提出。
REXROTH二位三通換向閥采用濕式交流或直流電磁鐵。該閥是通過電磁鐵控制閥芯的不同工作位置。當電磁鐵斷電時，閥芯靠彈簧壓力保持在中間或終端位（脈沖式閥除外）。電磁鐵通電，閥芯被推到工作位置上，斷電后又恢復到初始狀態。這時用手推動故障檢查按鈕可使閥芯移動。由于濕式電磁鐵內部與回油腔相通，這樣銜鐵油里移動，可以減少磨損、緩沖，并且提高了散熱，提高了使用壽命。交流電磁鐵具有動作時間短，電氣控制線路簡單，不需特殊的觸頭保護等特點。直流電磁鐵是切換特性軟，動作頻率高，對過載或低電壓反應不敏感，工作可靠。WE型換向閥是由電磁鐵控制的滑閥式換向閥，它主要用于控制液體的通斷和流動方向。其結構主要是由閥體（1）、電磁鐵（2）、滑閥（3）以及復位彈簧（4）等組成。在不通電的情況下被復位彈簧保持在中間位置或初始位置上（脈沖閥除外）。電磁鐵的推力通過推桿（5）作用在滑閥（3）上，并且把它從靜止位置推到工作位置上（終端位置），由此改變了液流的方向P→A和B→T或者P→B和A→T。當電磁鐵斷電后，滑閥（3）被復位彈簧（4）重新推到原來的靜止位置上。
