費斯托FESTO氣缸磁性開關
點擊次數：1180 發布時間：2019-4-30
費斯托FESTO氣缸磁性開關
氣缸磁性開關·工作原理

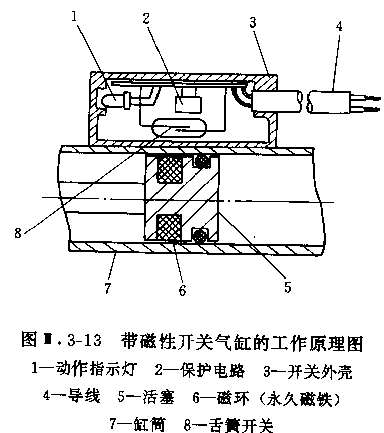

氣缸磁性開關是將磁性開關裝在氣缸的缸筒外側。氣缸可以使各種型號的氣缸，但缸筒必須是導磁性弱、隔磁性強的材料，如硬鋁、不銹鋼、黃銅等。在非磁性體的活塞上安裝一個yong久磁鐵（橡膠磁鐵或塑料磁鐵）的磁環，隨活塞移動的磁環靠近開關時，舌簧開關的兩根*被磁化而相互吸引，觸點閉合；當磁環移開開關后，*失磁，觸點斷開。出點閉合或斷開時發出電信號（或使電信號消失），控制相應電磁閥完成切換動作。如下圖所示。磁性開關內部一般還帶有開關動作的指示燈和過電壓保護電路，用樹脂塑封在一個殼體內。
氣缸磁性開關·特點
磁性開關氣缸用于檢測氣缸行程的位置，不需再行程兩端設置機控閥（或行程開關）及其安裝架，不需要在活塞桿端部設置撞塊，所以使用方便、結構緊湊。可靠性高，壽命長、成本低、開關反應時間快，故得到廣泛應用。
氣缸磁性開關·磁性開關的安裝方法
常見的有以下幾種安裝方法：
1）用鋼帶固定
2）固定在導軌上
3）卡固在拉桿上
4）直接安裝
氣缸磁性開關·磁性開關的安裝位置
磁性開關可以安裝在行程末端，也可以安裝在行程中間的任意位置上。
對于要將磁性開關安裝在行程中間的情況（例如要使活塞在行程中途的某一位置停止），開關的安裝位置可按照如下方法確定。在活塞應停止位置使活塞固定，讓磁性開關在活塞的上方左右移動，找出開關開始吸合時的位置，則左右吸合位置的中間位置便是開關的zui高靈敏度位置。磁性開關應固定在這個zui高靈敏度位置。
當要將開關安裝在行程末端時，為保證開關安裝在zui高靈敏度位置，對不同氣缸，在樣本上，都已經標出離側端蓋和無桿側端蓋的距離A和B。
氣缸磁性開關·使用注意事項
1）從安全考慮，兩磁性開關的間距應比zui大磁滯距離大3mm。
2）磁性開關不得裝在強磁場設備旁（如電焊設備等）。
3）兩個以上氣缸磁性開關平行使用時，為防止磁性體移動的相互干擾，影響檢測精度，兩缸筒間距離一般應大于40mm。
4）活塞接近磁性開關時的速度v不得大于磁性開關能檢測的zui大速度vmax。該zui大速度vmax與磁性開關的小動作范圍lmin、磁性開關鎖帶負載的動作時間tc之間的關系為：
vmax=lmin/tc
例如，磁性開關連接的電磁閥的動作時間t=0.02s，磁性開關的zui小動作范圍lmin=10mm，則磁性開關能檢測的zui大速度vmax=500mm/s。若氣缸活塞的速度小于500mm/s，則此磁性開關可以使用。若活塞運動速度大于500mm/s，又沒有合適的通用型磁性開關可選，則只能選用帶延時功能的磁性開關。
5）安裝開關時擰緊螺釘?shù)牧匾m當。力矩過大會損壞開關，力矩太小有可能使開關的*安裝位置出現偏移。
6）要定期檢查磁性開關的安裝位置是否出現偏移。在設定位置活塞停止時對雙色型開關，綠燈亮為正確，紅燈亮則出現偏移了。
