3D激光掃描+超聲檢測會產生怎樣的火花?

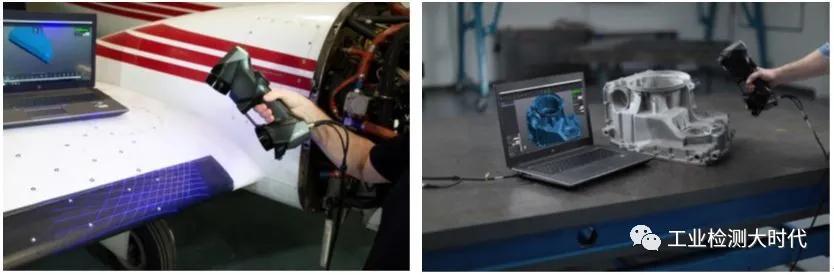

1.3D激光掃描技術是用來偵測并分析現實世界中物體或環境的形狀（幾何構造）與外觀數據（如顏色、表面反照率等性質）的 一種技術。搜集到的數據常被用來進行三維重建計算，在虛擬世界中創建實際物體的數字模型。
它一般是通過創建物體幾何表面的點云（point cloud），并將這些點之間的位置插補成物體的表面形狀，越密集的點云可以創建更精確的模型（這個過程稱做三維重建）。若掃描儀能夠獲取表面顏色，則可進一步在重建的表面上粘貼材質貼圖，亦即所謂的材質印射（texture mapping）。
這些模型具有相當廣泛的用途，包括工業設計、缺陷檢測、逆向工程、機器人導引、地貌測量、醫學信息、生物信息、刑事鑒定、數字文物典藏、電影制片、游戲創作素材等等都可見其應用。
2.

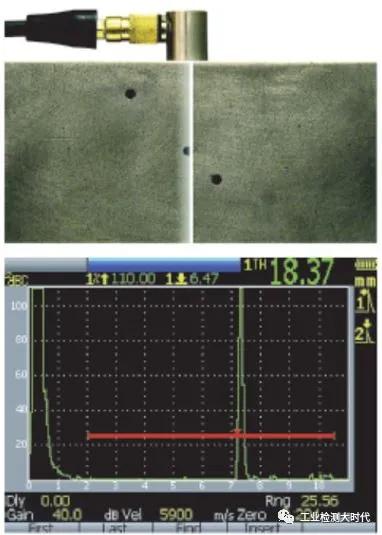

超聲檢測技術，即通過超聲波探頭的震動激發出超聲信號，該超聲信號穿過物體，到達物體的底面，并反射回探頭的檢測方式，此時的原始聲波信號顯示即A掃顯示。
此時通過測量聲音在物體中的傳播時間，并在已知聲速的情況下，可以得出物體的厚度。

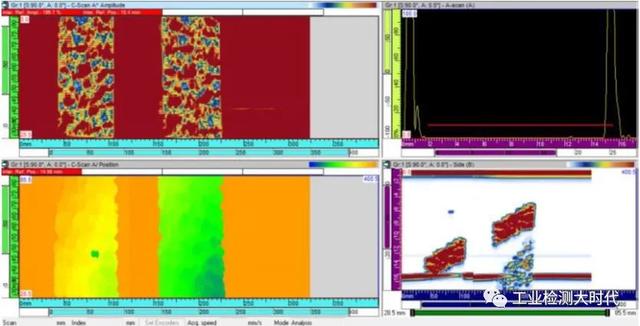

現在還有更加直觀的成像方式是通過相控陣方式或機械運動方式得到工件的整個掃查結果，即C掃顯示，以及工件的剖面圖，即B掃顯示。
3.
當3D激光掃描遇到超聲檢測會是怎樣的結果呢？

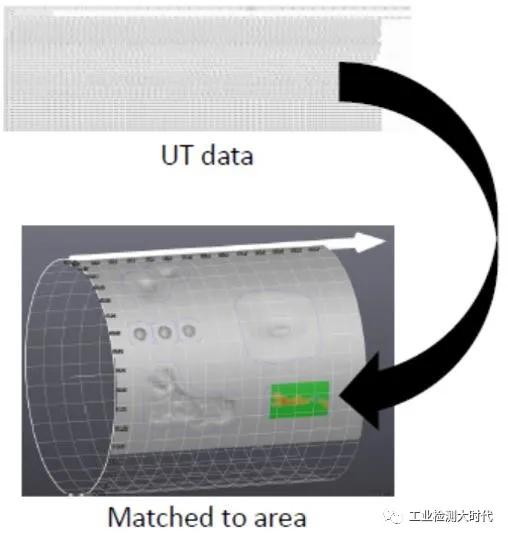

將UT超聲數據與工件的3D結構相結合，即可直觀的了解工件的內部情況。
而且3D激光掃描可以顯示工件外部的損傷情況，而超聲檢測可以顯示工件的內部損傷和厚度變化，兩者結合即可得到內外損傷的整體情況。

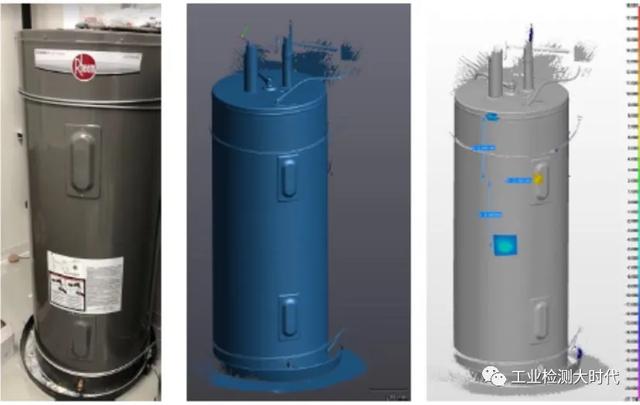

下面是檢測一個熱水器的檢測結果，結合了3D激光掃描圖像和UT數據，即可直觀得到整體損傷情況。
下面是航空零件的凹坑檢測結果，使用3D激光掃描結合UT超聲檢測結果，可以直觀顯示飛機襟翼的損傷和機翼前緣冰雹損傷。

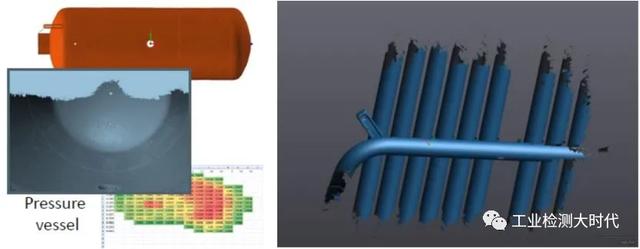

壓力容器的內外壁缺陷檢測
4
結論：結合3D激光掃描技術和超聲信號，可以更加直觀地顯示缺陷位置所在區域，并且是與真實的工件形狀結合，而不是傳統方式的CAD圖紙。
可同時顯示內外壁的缺陷和損傷，使得表面檢測和內部檢測很好地結合在一起，并可引導使用人員方便地找到缺陷和損傷部位。
5.
激光3D陣列掃描測量
1.獨立的激光模塊和棱鏡設計，可以實時五點物距測量成像，直接選擇好時機進行測量拍攝，無需拍攝之后再進行測量；
2.可以實現點到點，點到線，點到面，面積，點云，逐層剖面，多彩深度顯示等測量模式，可以實現2D，3D的同時顯示，并在顯示時可以實時操作觀察角度；
3.一鍵回復3D圖像的原位，并可以快速的在XYZ軸角度一鍵觀察，利于操作效率的提高；
4.缺陷尺寸的測量精度0.01mm，準確度95%以上，通過不同顏色顯示不同的參考平面；設備測量時可進行瞬時定格測量，只需0.01s以下，無需等待，操作迅速，避免放大圖像在前端的微小位移帶來的測量誤差；
5.測量鏡頭及模塊耐用性能好，前端無容易損壞的光源及光柵；
6.雙光路鏡頭，雙螺紋結構避免脫落設計，有文字顯示松動脫落警報；90度大視野角度，同時可以單視野觀察；前端無易損光源元件。
