A2O工藝是較為常見的一種污水生物處理工藝，其中回流系統包括混合液內回流和污泥外回流，混合液內回流是將好氧池混合液回流至缺氧池，使回流至缺氧池的硝酸鹽和亞硝酸鹽進行反硝化脫氮。污泥外回流是將污泥從沉淀池底部回流至厭氧池，以確保整個A2O生物系統保持一定的污泥濃度。因此控制回流量，對于污水工藝的穩定運行和處理效果至關重要。

長期以來，污水廠運營人員通常以回流泵額定流量和性能曲線，并配合個人經驗估算和控制回流量，但是隨著國家節能減排戰略實施和污水處理廠工藝的精細化管理需要，精確的回流量計量和控制成為其中一項污水處理流程的改善目標。

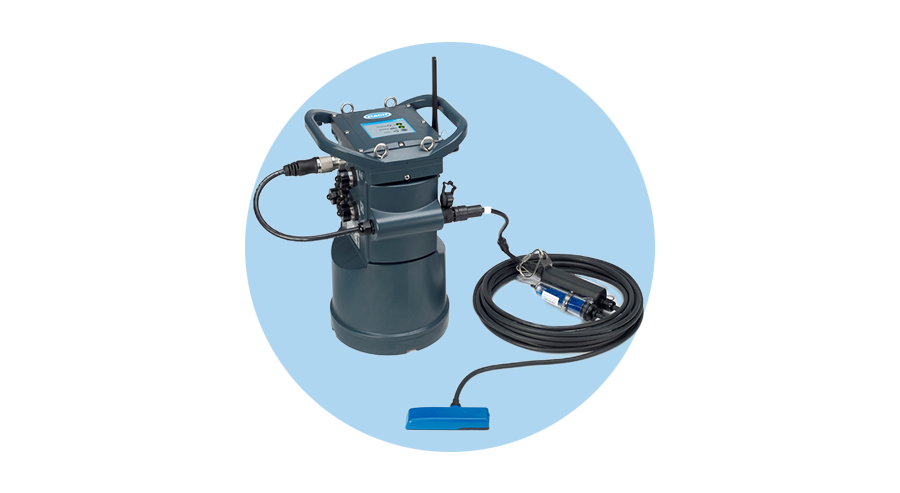

本案例為某采用A2O工藝的污水處理廠為更好的控制回流系統的運行，合理安排回流比。使用FL1500控制器和AV9000浸沒式流量計系統監測回流系統的流量變化情況，指導工藝運行，提高運行效率。

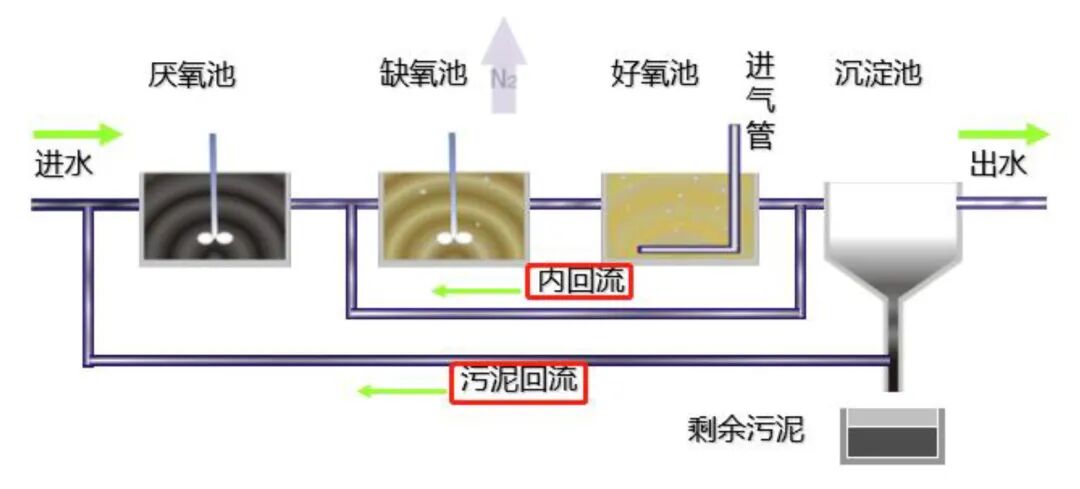

A2O工藝流程圖

監測點位選取污泥回流池其中一部分總長約20米的直管段，安裝點位于直管段靠近中心部位，池深1.4米，寬度1.2米，符合流量計安裝前十后五的基本原則，即流量計安裝點上游10倍管道寬度和下游5倍管道寬度的距離范圍內是平穩流態，沒有彎折和支流。

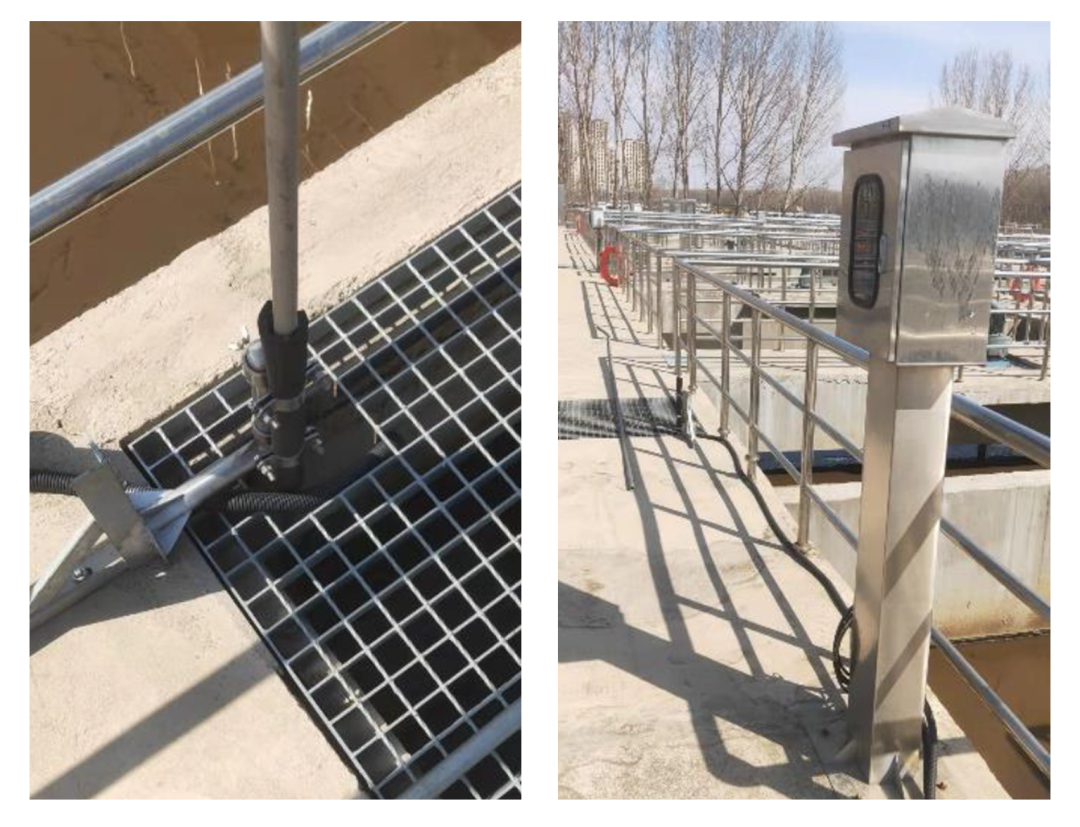

AV9000浸沒式流量探頭符合IP68防水級別，使用L型支架安裝于回流池底部，安裝高度略高于污泥常年沉積面之上，支架固定部分位于側壁，可上下調節方便維護，參見下圖1。

FL1500控制器安裝于回流池上方的空置處，安裝于不銹鋼機箱內，下方使用膨脹螺栓固定于混凝土基質上，參見下圖2。

整套系統使用220VDC市政供電，可通過FL1500控制器現場查看瞬時流量，實時監控流量變化，指導工藝流程。監測數據通過4-20ma信號上傳至客戶數據平臺查看下載。

現場AV9000流量計測量數據穩定，可輸出水深、流速、流量等常規參數。其中最重要的流量數據與回流泵估算流量一致。測試階段內，回流泵估算數據在1600-1700立方米/小時，AV9000流量計數據在1650立方米上下，呈小幅波動狀態，符合實際情況?，F(xiàn)場長期數據的穩定性良好，可以反饋回流系統整體流量情況并指導回流泵運行，對于流量控制起到了重要作用。

本案例中的AV9000流量計和FL1500控制器組成回流池流量監測系統，用于市政污水處理廠內部工藝管控，實現工藝精細化管理?？傮w來看，在保證運維工作能夠按照標準流程完成的情況下，AV9000流量計可以完成回流池流量監測，為客戶監測回流流量和控制污水處理過程中的回流比提供幫助。
