磁控濺射技術(shù)在微顆粒表面實(shí)現(xiàn)均勻鍍膜是當(dāng)前表面工程領(lǐng)域的研究熱點(diǎn)，尤其在催化劑載體、3D打印粉末、藥物緩釋顆粒等應(yīng)用中具有重要價(jià)值。但由于顆粒的幾何特性（曲率、尺寸分布）和運(yùn)動(dòng)狀態(tài)（團(tuán)聚、流態(tài)化）的復(fù)雜性，傳統(tǒng)平面鍍膜工藝面臨巨大挑戰(zhàn)。以下是該領(lǐng)域的研究進(jìn)展與仿真方法的系統(tǒng)性總結(jié)：1. 微顆粒鍍膜的核心難點(diǎn)(1) 幾何效應(yīng)
陰影效應(yīng)：顆粒間相互遮擋導(dǎo)致鍍膜不均勻（尤其高長(zhǎng)徑比顆粒）。
曲率依賴：球面沉積時(shí)膜厚分布服從余弦定律，邊緣區(qū)域易變薄。
尺寸分散性：粒徑差異（如10μm vs. 100μm）導(dǎo)致沉積速率差異。(2) 動(dòng)力學(xué)問(wèn)題顆粒團(tuán)聚：靜電力/范德華力導(dǎo)致顆粒粘附，形成"死區(qū)"。流態(tài)化不均：氣固流化床中可能產(chǎn)生氣泡或溝流，破壞均勻性。
2. 均勻鍍膜的關(guān)鍵技術(shù)方案
(1) 顆粒運(yùn)動(dòng)控制技術(shù)
方法 | 原理 | 適用粒徑范圍 |
機(jī)械振動(dòng)輔助 | 高頻振動(dòng)打破團(tuán)聚，促進(jìn)顆粒翻滾（頻率50-200Hz，振幅1-5mm） | 1μm-1mm |
氣固流化床 | 通過(guò)氣流使顆粒懸?。ㄅR界流速由顆粒密度決定，如Al?O?需0.1-0.5m/s） | 20μm-500μm |
旋轉(zhuǎn)滾筒濺射 | 滾筒傾斜角5-15°，轉(zhuǎn)速5-20rpm，實(shí)現(xiàn)三維運(yùn)動(dòng) | 50μm-5mm |
(2) 等離子體優(yōu)化技術(shù)
多靶協(xié)同濺射：對(duì)稱布置靶材（如4靶呈四面體排列），減少陰影效應(yīng)。
脈沖偏壓技術(shù)：對(duì)顆粒施加負(fù)偏壓（-50V至-200V），吸引離子改善邊緣覆蓋。
等離子體鞘層調(diào)控：通過(guò)磁場(chǎng)設(shè)計(jì)擴(kuò)展等離子體區(qū)域，增強(qiáng)顆粒表面包覆率。
3. 數(shù)值仿真方法

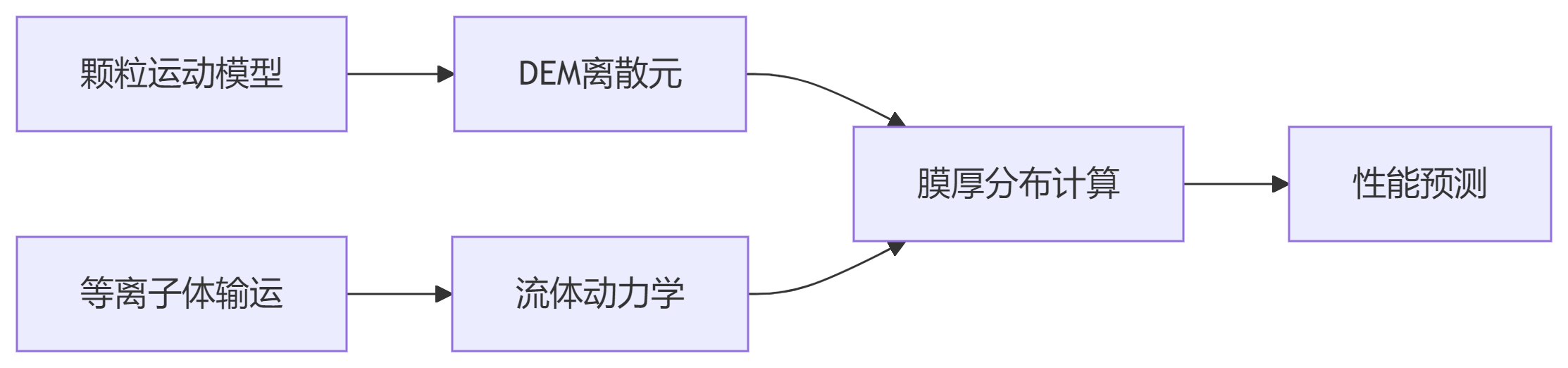

(1) 多物理場(chǎng)耦合建模框架
(2) 典型仿真工具與案例
DEM（離散元法）：
軟件：EDEM、LIGGGHTS
案例：模擬振動(dòng)篩中Al?O?顆粒的運(yùn)動(dòng)軌跡，優(yōu)化振動(dòng)頻率使翻滾次數(shù)>10次/min。
CFD-PIC（流體-粒子耦合）：
軟件：COMSOL Multiphysics、ANSYS Fluent
案例：流化床中Ar等離子體與Ti顆粒相互作用，預(yù)測(cè)濺射原子角分布。
蒙特卡洛膜厚模型：
方法：跟蹤濺射原子運(yùn)動(dòng)（考慮散射、吸附概率），如SRIM/TRIM軟件擴(kuò)展。
輸出：球面膜厚分布公式 \frac{d(\theta)}{d_0} = \cos^n\thetad0d(θ)=cosnθ （n與氣壓相關(guān)）。
(3) 數(shù)據(jù)驅(qū)動(dòng)優(yōu)化
機(jī)器學(xué)習(xí)代理模型：
輸入：濺射功率、氣壓、顆粒轉(zhuǎn)速等20+參數(shù)
輸出：膜厚均勻性指標(biāo)（如 \frac{\sigma}{\mu} \leq 5\%μσ≤5%）
案例：基于GA-BP神經(jīng)網(wǎng)絡(luò)，將實(shí)驗(yàn)數(shù)據(jù)降低90%。
4. 工業(yè)應(yīng)用實(shí)例
(1) 催化劑載體鍍膜
需求：在γ-Al?O?顆粒（直徑200μm）表面鍍2nm Pt薄膜。
方案：流化床磁控濺射+脈沖偏壓，CV（膜厚變異系數(shù)）<8%。
(2) 3D打印粉末改性
鈦合金粉末（Ti-6Al-4V）：濺射Al?O?絕緣層，控制激光吸收率。
關(guān)鍵參數(shù)：滾筒轉(zhuǎn)速12rpm，基底偏壓-150V，膜厚偏差±3nm。
5. 前沿研究方向
(1) 亞微米顆粒鍍膜
挑戰(zhàn)：粒徑<1μm時(shí)布朗運(yùn)動(dòng)主導(dǎo)，傳統(tǒng)流化失效。
解決方案：
電懸浮技術(shù)（施加10-100kV/m電場(chǎng)）
聲波聚集（MHz級(jí)超聲波）
(2) 智能鍍膜系統(tǒng)
實(shí)時(shí)反饋控制：
通過(guò)CCD監(jiān)測(cè)顆粒運(yùn)動(dòng)狀態(tài)
利用PID算法動(dòng)態(tài)調(diào)節(jié)氣壓/功率
(3) 新型仿真維度
量子計(jì)算輔助：
模擬原子級(jí)吸附過(guò)程（如DFT計(jì)算濺射原子與顆粒表面結(jié)合能）
優(yōu)化靶材成分（如摻雜元素對(duì)附著力的影響）
6. 技術(shù)經(jīng)濟(jì)性分析
技術(shù)路線 | 均勻性（CV） | 產(chǎn)能（kg/h） | 成本（$/kg） |
傳統(tǒng)流化床 | 15-20% | 5-10 | 50-80 |
振動(dòng)輔助濺射 | 8-12% | 2-5 | 120-150 |
智能滾筒系統(tǒng) | <5% | 1-3 | 200-300 |
結(jié)論：
磁控濺射微顆粒鍍膜的均勻性控制需要運(yùn)動(dòng)學(xué)調(diào)控與等離子體工程的協(xié)同優(yōu)化。數(shù)值仿真（尤其是DEM-CFD-PIC耦合）已成為工藝開(kāi)發(fā)的核心工具，而機(jī)器學(xué)習(xí)將進(jìn)一步加速參數(shù)優(yōu)化進(jìn)程。未來(lái)隨著納米顆粒鍍膜需求的增長(zhǎng)，開(kāi)發(fā)低損傷、高精度的沉積系統(tǒng)將是關(guān)鍵突破方向。
(空格分隔,最多3個(gè),單個(gè)標(biāo)簽最多10個(gè)字符)
會(huì)員.png)
1
