一、蒸汽流量表概述

 XE-LUGB渦街流量計廣泛用于石油、化工、電力、輕工等部門工業管道中測量液體或氣體的流量。由于傳感器材料為1Cr18Ni9Ti，也可用于城市供水、供熱、鍋爐供水、醫療行業流體管道的流量測量。

  二、蒸汽流量表產品特點：

  1本產品發生體采用頂角朝前的三角柱設計，提高了產品的穩定性。

  2表體均采用304不銹鋼硅溶膠工藝精鑄而成，性能穩定，外觀精美。

  3表體DN15-DN25三角柱采用冷鑲技術，產生信號精準，穩定。解決了渦街流量計小口徑

  測量不準確的問題。

  4表體DN32-DN150三角柱和表體一體鑄造成型，精加工后投入使用，產生信號精準，*性好，不會出現焊接三角柱產生的高溫變形影響信號產生的現象。

  5表體自DN50起以上各規格均采用內置式結構，即將測量探頭鑲?cè)肴侵鶅?nèi)。國內只有少量大口徑表體采用此結構，雖增加了工藝難度，但提高了產品的抗干擾能力。

  6渦街傳感器輸出脈沖頻率，其頻率與被測流體的實際流量成線性，零點無漂移，性能穩定。

  7現場顯示型渦街流量計采用智能軟件中文操作，氣液通用，可選多種流量單位（m3/h，t/h，t/m，kg/h等）多種算法（常規體積流量，常規質量流量，常規氣體體積流量，飽和蒸汽溫度補償，飽和蒸汽壓力補償，過熱蒸汽溫壓補償?shù)龋?，操作簡單，適用廣泛；可對儀表系數非線性進行修正，提高測量精度。

  8采用消擾路和抗振動探頭，配合表體抗干擾的設計


三、工作原理：

圖1卡門渦街工作原理圖

ADL-LUGB渦街流量計是利用卡門渦街原理，用來測量蒸汽、氣體及低粘度的液體的流量儀表。當流體流過與被測介質流向垂直放置的旋渦發生體時，在其后方兩側交替地產生兩列旋渦，稱之為卡門渦街，如上圖1所示。在一定雷諾數范圍內（2×104～7×106），旋渦所產生的頻率f與介質的平均速度V及旋渦發生體的迎流面寬度d之間有下列關系： f＝St   式中St為斯特勞哈爾數，它是無量綱常數，當ReD=2×104～7×106時約為0.15～0.22，通過壓電元件檢測出旋渦產生的頻率f，就可計算出平均流速V，從而確定管道內的體積流量：QV = A*V，,其中A為管道橫截面積。

四．主要技術性能：

■儀表口徑：15、20、25、40、50、65、80、100、125、150、200、250、300

■測量介質：液體、氣體、蒸汽（飽和蒸汽、過熱蒸汽）、特殊型的可以測量耐腐蝕性介質。

■精度（準確度、精確度）：液體：±1.0％，蒸汽或氣體：±1.0％、±1.5％

■量程比：1：10；1：15；1:20

■傳感器材質：304不銹鋼、316（L）不銹鋼等

■使用條件：   介質溫度：-1O℃ ～ +250℃、+250℃ ～ +320℃，環境溫度：-30℃ ～+60℃

■供電電源：直流供電電壓24V，現場顯示型采用3.6V鋰電池供電。

■輸出信號：脈沖信號、4—20mA模擬信號。

■通訊接口：RS485通訊輸出、HART協議等。

■防爆型號: EXdⅡCT6Gb

五．口徑與流量范圍

六．安裝尺寸：

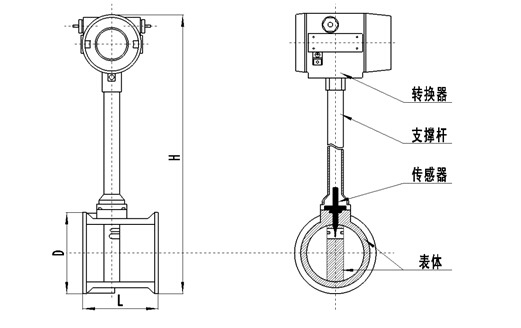

圖1  法蘭夾裝式渦街流量計結構圖

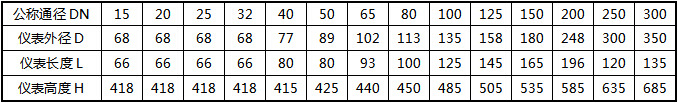

法蘭夾持式渦街流量計參考尺寸（如圖1）


注：（1）以上參數僅適用于法蘭卡裝式1.6Mpa以下壓力規格的渦街流量計。
（2）安裝法蘭為法蘭，出廠時已配備，安裝法蘭的標準為企業標準，推薦使用

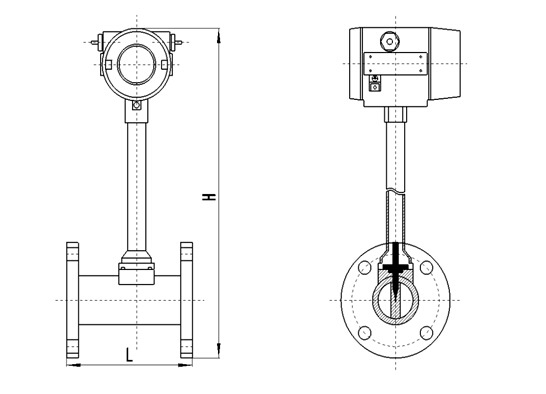

圖2  法蘭連接式渦街流量計結構圖

法蘭連接式渦街流量計參考尺寸（如圖2）

注：（1）以上參數僅適用于法蘭連接式1.6Mpa以下壓力規格的渦街流量計。
（2）法蘭連接式渦街流量計出廠時不配帶管道法蘭和螺栓，用戶需另行購買，連接法蘭的標準為GB/T9119-2000突面板式平焊鋼制管法蘭。
說明：（1）以上尺寸僅供設計選型時參考，實際尺寸以出廠或訂貨時確認為準。
（2）管道對焊式、螺紋連接式、卡箍連接式、固定插入式、球閥插入式的結構外形尺寸，以及高溫型、低溫型的外形尺寸以出廠或訂貨時確認為準。
（3）流量計安裝法蘭采用企業標準或國家標準GB/T9119-2000，也可根據用戶需要采用國家其他部門或行業標準，或采用其他國家標準（美標、德標、日標等），如需特殊標準請在訂貨時注明。
