一、概述

   渦輪流量傳感器（以下簡稱傳感器）基于力矩平衡原理，屬于速度式流量儀表。傳感器具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點，廣泛用于石油、化工、冶金、供水、造紙等行業，是流量計量和節能的理想儀表。

傳感器與顯示儀表配套使用，適用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質的液體。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等。選用本產品的防爆型式(ExmIIT6),可在有爆炸危險的環境中使用。

傳感器適用于在工作溫度下粘度小于5×10-6m2/s的介質，對于粘度大于5×10-6m2/s的液體，要對傳感器進行實液標定后使用。

如用戶需用特殊形式的傳感器，可協商訂貨，需防爆型傳感器時，在訂貨中加以說明。

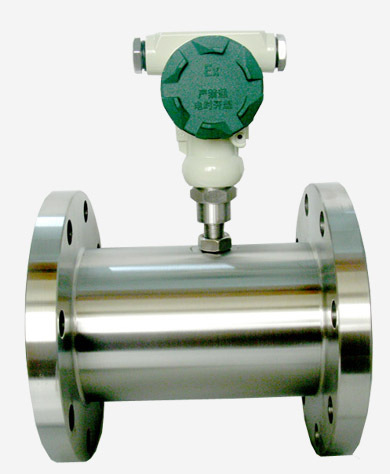

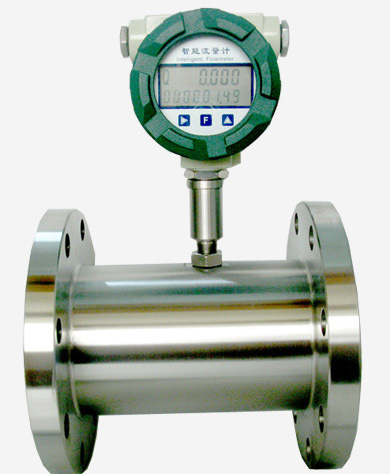

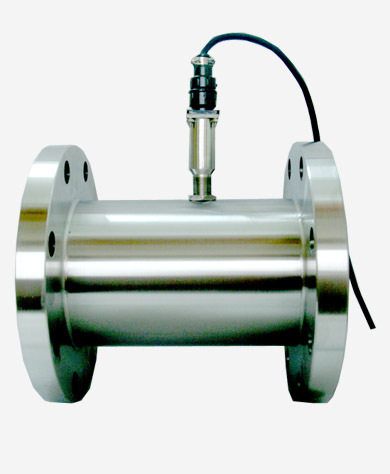

基本型渦輪流量傳感器

1． 結構特征與工作原理

(1)結構特征

傳感器為硬質合金軸承止推式，不僅保證精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。

(2)工作原理

流體流經傳感器殼體，由于葉輪的葉片與流向有一定的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在一定的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有一定幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在一定的流量范圍內，脈沖頻率f與流經傳感器的流體的瞬時流量Q成正比，流量方程為：

式中：

          f——脈沖頻率[Hz]

          k——傳感器的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位

          Q——流體的瞬時流量（工作狀態下）[m3/h]

         3600——換算系數

每臺傳感器的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量

(1) 結構優點

流量計為硬質合金軸承止推式，不僅 精度，耐磨性能提高，而且具有結構簡單、牢固以及拆裝方便等特點。高精準度，一般可達±0.5%R、±1.0%R重復性好，短期重復性可達0.05% - 0.2%結構緊湊輕巧，安裝維護方便耐壓等級高壓力損失小，流通能力強抗震動性能強

(2)工作原理

先馳液體渦輪流量計基于力矩平衡原理，流體流經傳感器殼體，由于葉輪的葉片與流向有 的角度，流體的沖力使葉片具有轉動力矩，克服摩擦力矩和流體阻力之后葉片旋轉，在力矩平衡后轉速穩定，在 的條件下，轉速與流速成正比，由于葉片有導磁性，它處于信號檢測器（由 磁鋼和線圈組成）的磁場中，旋轉的葉片切割磁力線，周期性的改變著線圈的磁通量，從而使線圈兩端感應出電脈沖信號，此信號經過放大器的放大整形，形成有 幅度的連續的矩形脈沖波，可遠傳至顯示儀表，顯示出流體的瞬時流量或總量。在 的流量范圍內，脈沖頻率f與流經流量計的流體的瞬時流量Q成正比，流量方程為：

式中：

 f——脈沖頻率[Hz]

          k——流量計的儀表系數[1/m3]，由校驗單給出。若以[1/L]為單位

          Q——流體的瞬時流量（工作狀態下）[m3/h]

         3600——換算系數

  每臺流量計的儀表系數由制造廠填寫在檢定證書中，k值設入配套的顯示儀表中，便可顯示出瞬時流量和累積總量。

三、基本參數與技術性能

(3) 環境溫度：-20～＋55.

(4) 供電電源：電壓：+5-24VDC,電流：≤10mA.

(5) 傳輸距離：流量計至顯示儀表的距離可達1000m.

鍋爐熱水管道流量表接口尺寸對照表
