德國寶德BURKERT隔膜閥
德國寶德BURKERT隔膜閥
隔膜閥是用彈性隔膜作為啟閉件和密封件的截?cái)嚅y，出現于20世紀20年代。隔膜閥按結構形式可分為屋式、直流式、截止式、直通式、閘板式和直角式六種。
隔膜閥的結構形式與一般閥門大不相同，是一種新型的閥門，是一種特殊形式的截?cái)嚅y，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，現廣泛使用在各個領域。常用的隔膜閥有襯膠隔膜閥、襯氟隔膜閥、無襯里隔膜閥、塑料隔膜閥。
隔膜閥按結構形式可分為：屋式、直流式、截止式、直通式、閘板式和直角式六種；連接形式通常為法蘭連接；按驅動方式可分為手動、電動和氣動三種，其中氣動驅動又分為常開式、常閉式和往復式三種。

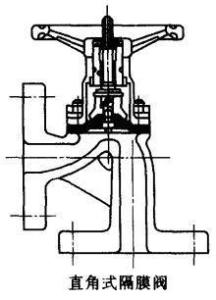

 直角式隔膜閥 |  屋脊式隔膜閥 |
直角式
也稱突緣式，是基本的一種常用代號為（G41）。其結構如下圖所示。從圖中可以看出，其閥體是有襯里的。隔膜閥閥體襯里，就是為了更好的發揮它的耐腐蝕特性。
這類結構，除直通式外，還可以制成直角式的，見下圖：
屋脊式
其結構形狀與截止閥相似，見下圖；
這種形式的隔膜閥，流體阻力比屋脊式隔膜閥大，但密封面積大，密封性能好，可適用于真空度高的管道。
直通式
其結構形式與閘閥相似，
閘板式隔膜閥流體阻力小，適合于輸送粘性物料。
隔膜材料常用天然橡膠、氯丁橡膠、丁基膠、丁晴橡膠、異丁橡膠、氟化橡膠和聚氟乙丙烯塑料（F46）等。
隔膜閥的缺點是耐壓不高，一般在6kgf/cm2(0.6MPa)之內；耐溫性能也受隔膜的限制，一般只能耐60~80℃，zui高（氟化橡膠）也不超過180℃。
| 可能產生的故障 | 原因 | 消除方法 |
| 手輪操作不靈活 | ①閥桿彎曲 ②螺紋損傷 | ①更換閥桿 ②修整螺紋，并加潤滑劑 |
| 氣動隔膜閥不能自動啟閉 | ①氣源壓力過低 ②彈簧頂緊力過大 ③橡膠隔膜損壞 | ①調高供氣壓力 ②減少?gòu)椈身斁o力 ③更換隔膜 |
| 閥體與閥蓋連接處滲漏 | ①連接螺栓松動 ②閥體內膠層破裂 | ①緊固連接螺栓 ②更換閥體 |
以上內容可供參考，如有需求，詳見：德國寶德BURKERT
