1.OLED電性能測試用國產源表項目背景
常州某光源科技公司，是一家專業從事光源科技領域內技術開發的科技型企業，主要業務方向?yàn)镺LED材料、器件的開發，測試，以及應用。OLED材料、器件的電性能特性測試，對選擇開發合適的原材料，設計合理實用的器件結構具有重要意義。同時，對提高器件的效率和壽命等性能，也具有很重要的指導作用。2.項目挑戰
對OLED材料、器件進行測試，一般需要外接輸入電源。由于OLED本身的特性，其測試輸入電流較小，一般在m*。此外，其對電壓、電流的精度要求高，同時電源輸出測試過程中不希望有過沖現象，防止器件燒毀。因此，作為供電電源，需要可以有效穩定輸出高精度，微弱電流的儀器，對測試具有至關重要的影響。二、OLED器件簡介
1.OLED概述

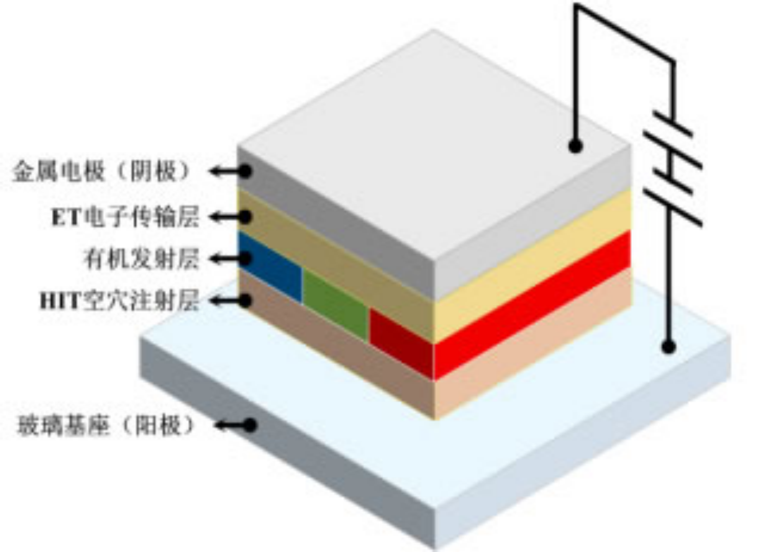

OLED（全稱為Organic Light-Emitting Diode），是一種能有機發光二極管器件。OLED 發光是通過有機材料的電致發光實現的。對于 OLED 器件而言，當在其電極施加電壓時，空穴和電子分別從陽極與陰極注入到器件中，二者通過傳輸層在發光層相遇、結合，形成電子-空穴對（Electron-Hole Pair），然后發生輻射躍遷發光。
OLED主要有以下優點：
質量較輕，可以比較容易地制備出超薄顯示器件；
有機材料的柔性使得 OLED器件可以實現可折疊，能夠廣泛應用于可穿戴設備上；
耗能較低，通過器件結構設計可以實現極低的驅動電壓；
對比度、視角、色域和顯色指數等性能遠遠勝過 LCD 顯示。
2.OLED應用領域
顯示屏，如手機，電視屏幕等。
三、方案說明
1.測試要求
OLED 的測試一般分為三個方面電學測試和光學測試以及壽命測試。電學測試包括器件的電流、電壓、光電流、亮度等。IV曲線掃描
(1)電流密度-電壓（Current density-Voltage, J-V）特性曲線J-V 特性曲線是描述器件的重要指標，反映了器件內部的電學性質。有機發光二極管和普通二極管一樣具有整流特性，當外加正向電壓小于器件導通電壓時，電流密度隨著電壓的增加很緩慢，當外加正向電壓高于器件導通電壓時，電流密度隨著電壓的升高而急速增加。(2)亮度（Luminance）和開啟電壓（Von）器件發光亮度，從宏觀上直接反應的器件在某一特定方向上的發光強度，單位為 cd/m2，它是定義器件壽命與發光效率的重要依據。一般地，將器件發光強度為 1cd/m2對應的電壓定義為器件的開啟電壓Von。此項測試，需搭配亮度計進行。
△OLED 電流密度-電壓曲線

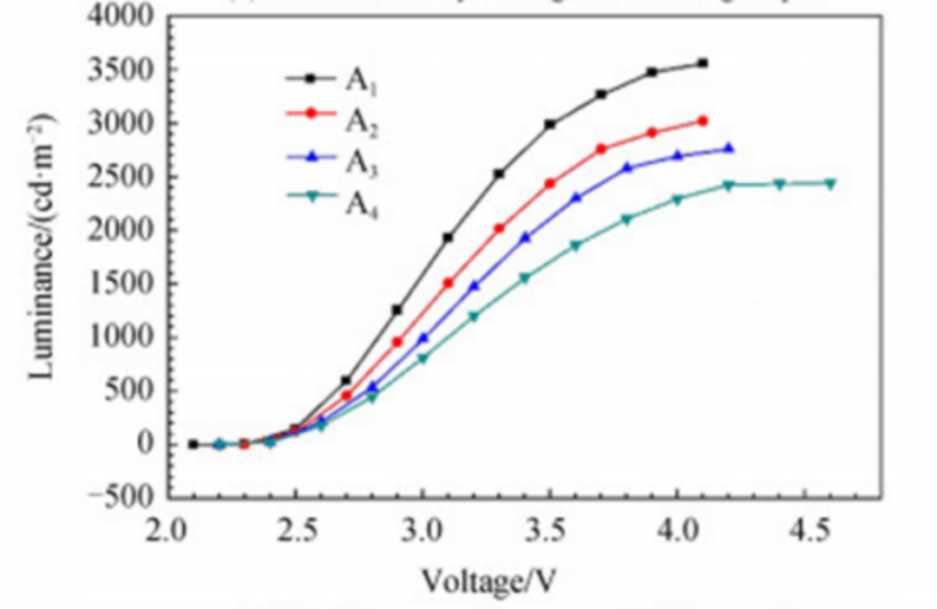

△OLED 光亮度-電壓曲線
2.測試方案結構
S100源表 1臺、
測試線，夾具
亮度計（客戶自行配置）
3.核心測試指標
J-V特性曲線
開啟電壓Von
4.操作與圖示

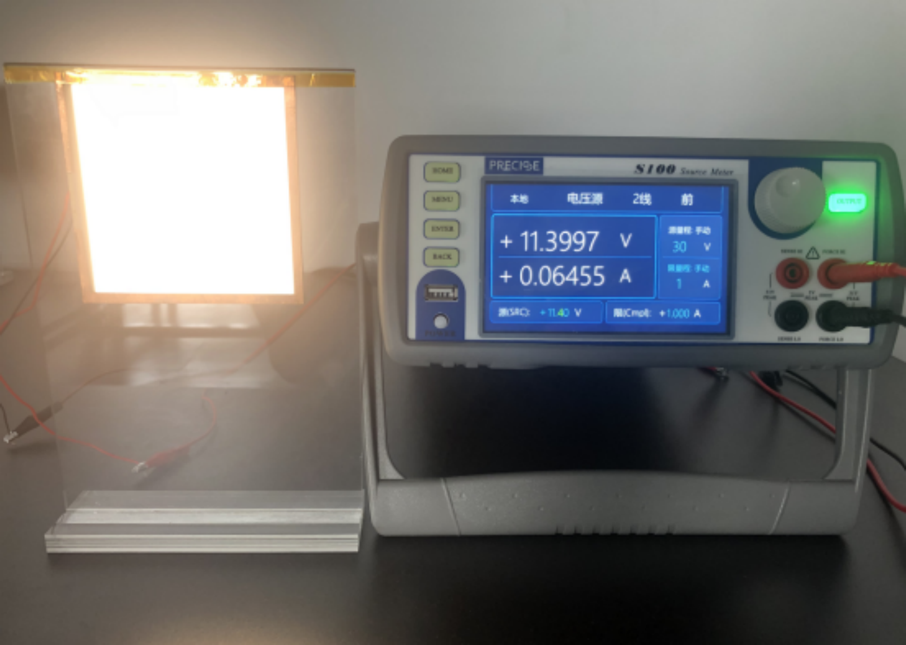

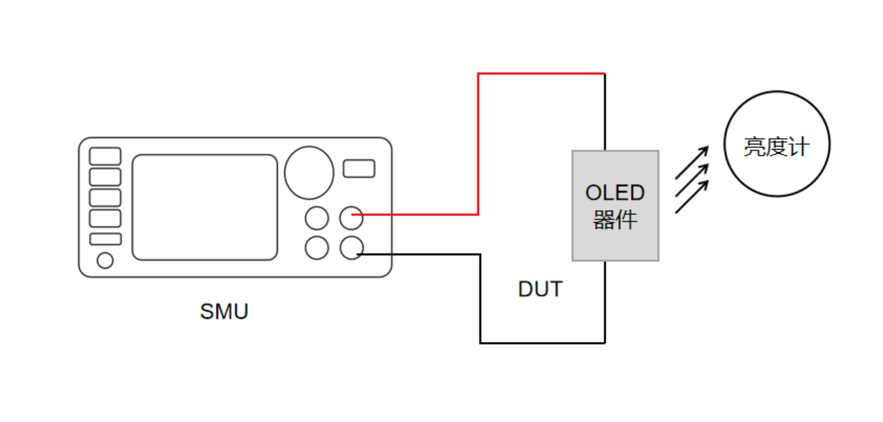

△測試連接實物圖
△測試界面數據
5.選型依據
測試電壓最大不超過30V，電流一般在m*別，采用直流模式測試。因此，建議選用普賽斯S100源表即可滿足測試要求。普賽斯S100源表，是歷時多年打造的高精度、大動態范圍、數字觸摸*國產化的源表，集電壓電流的輸入輸出及測量等多種功能。最大輸出電壓30V，電流輸出范圍100pA~1A。輸出與測量精度，均為0.1%。支持四象限工作，自帶有5英寸觸摸顯示屏，支持LAN、RS-232、GPIB等多種通信方式，分辨率可達5位數。

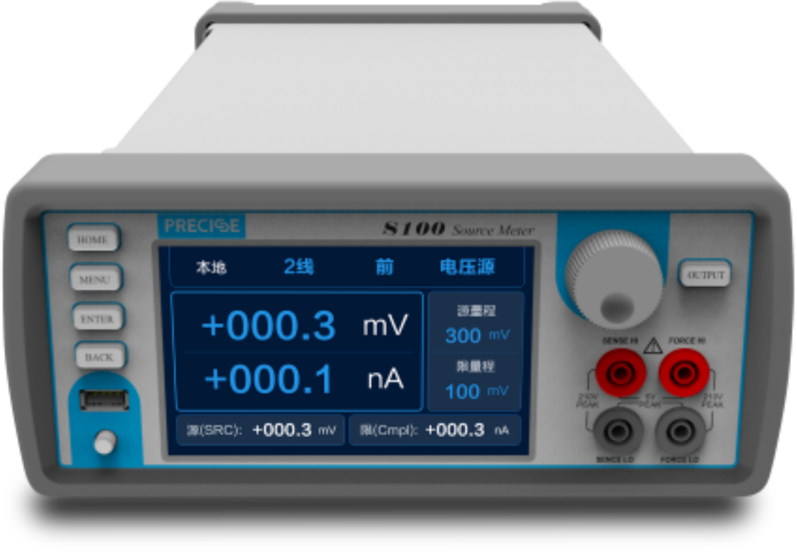

△普賽斯S100源表

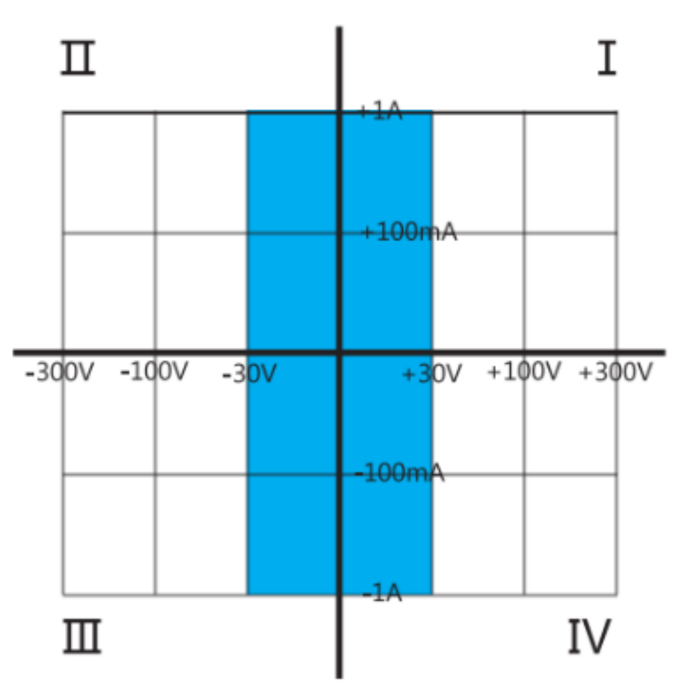

△普賽斯S100 量程示意圖
四、常見技術問題匯總FQA
1.檢測時是否必須要用四線制接線法？
沒必要。OLED的測試，主要是測量OLED在不同通電環境下的，電壓或者電流值。OLED的阻值，一般遠大于導線電阻，因此，無需使用四線法測試。2.常規直流源能用于OLED測試嗎？
在電壓，電流量程以及精度允許的情況下，可對OLED的部分參數進行測試，如Z定電壓值后，測試相應的光強度值。但這種單點測試的方式，主要用于驗證性測試。對于OLED開發而言，驗證OLED材料、器件在某一連續參數范圍內工作，如電壓，電流，或者光強度等，才能更好的測試產品性能。此外，由于JV曲線是OLED很重要的一項參數，而直流電源一般不具備該掃描功能，因此，源表比直流電源更適用于LED測試。3.源表與電壓表的區別是什么？
普賽斯源表集五種功能于一體，包含電壓測量，電流測量，電壓輸出，電流輸出，電子負載等功能。而電壓表則只能用來測試電壓。4.普賽斯源表測試OLED有哪些優點？
觸屏操作，簡單易上手；內置IV掃描模式，方便獲取電壓-電流曲線；完善的二次開發軟件，支持C++, Labview, Python等語言；支持RS232, GPIB, LAN通訊；支持與光譜儀，光功率計等光學測試系統聯動。
