S7-400 自動化系統采用模塊化設計。它擁有豐富的模塊，這些模塊可進行各種組合。

系統包含下列組件：

• 電源模塊 (PS)：
  用于將 SIMATIC S7-400 連接到 120/230 V AC 或 24 V DC 電源電壓。

• CPU：
  配有集成 PROFIBUS DP 接口的不同 CPU 具有不同性能范圍。根據具體型號，這些 CPU 也可以帶有集成 PROFINET 接口。使用 PROFIBUS接口，多可以連接 125 個PROFIBUS DP 從站。可以將多 256 個 PROFINET IO 設備連接到 PROFINET 接口。SIMATIC S7-400 的所有 CPU 均可處理極大型的配置。此外，在一個中央控制器中的多重計算模式下，多個 CPU 可以協同工作以提高性能。這些 CPU 處理速度快且具有確定性響應時間，可實現較短機器循環時間。

• 用于數字量 (DI/DO) 和模擬量 (AI/AO) 輸入/輸出的信號模塊 (SM)

• 通信處理器 (CP)，例如，用于總線連接和端到點連接

• 功能模塊 (FM)：
  用于完成計數、定位和凸輪控制等要求苛刻的任務的專業模塊。

根據具體要求，也可使用下列模塊：

• 接口模塊 (IM)：
  用于連接中央控制器和擴展單元。SIMATIC S7-400 的中央控制器可帶有多 21 個擴展單元運行。

• SIMATIC S5 模塊：
  在相關 SIMATIC S5 擴展單元中，可以尋址 SIMATIC S5-115U/-135U/-155U 的所有輸入/輸出模塊。此外，在 S5 EU 或者直接在 CC 中（使用適配器）都可以使用 SIMATIC S5 的特定 IP 和 WF 模塊。

擴展

若用戶需要在應用中使用一個以上中央控制器時，則可以對 S7-400 進行擴展：

• 多 21 個擴展單元：
  可將多 21 個擴展單元 (EU) 連接到中央控制器 (CC)。

• 接口模塊 (IM) 的連接：
  通過發送和接收 IM 來連接 CC 和 EU。發送 IM 插到 CC 中，相關的接收 IM 插到下游 EU 中可將多 6 個發送 IM 插到 CC 中（其中多 2 個帶 5-V 電源），并可將多 1 個 IM 插到 EU 中。每個發送 IM 均有 2 個接口，每個接口用于連接 1 條線路?？蓪⒍?4 個 EU（不帶 5-V 電源）或 1 個 EU（帶 5-V 電源）連接到發送 IM 的每個接口。

• 電源模塊的固定插槽：
  必須始終將電源模塊插在 CC 和 EU 中的左側。

• 通過 C 總線進行的數據交換受限制：
  通過 C 總線進行的數據交換只能在 CC 和 6 個 EU（EU 1 至 EU 6）之間進行。

• 集中擴展：
  建議用于小型配置和機器上的控制柜。也可以提供 5-V 電源。

  • CC 和一個 EU 之間的線路距離：1.5 m（帶 5 V 電源）、3 m（不帶 5 V 電源）。

• 通過 EU 進行分布式擴展：
  建議在面積很大工廠內采用，其中，多個 EU 位于各個位置?？梢允褂?S7-400 EU 或 SIMATIC S5 EU。

  • CC 和一個 EU 之間的線路距離：對于 S7 EU，約 100 m；對于 S5 EU 約 600 m。

• 注意將 S5 擴展單元分布式連接到：
  IM 463-2 可在 S7-400 的 CC 中使用，IM 314 在 S5 EU 中使用。可將以下S5 EU 連接到 S7-400：

  • EG 183U

  •

    西門子S7-200系列PLC取反與跳變指令使用及應用實例



    ?  取反（NOT）指令將它左邊電路的邏輯運算結果取反，運算結果若為1則變?yōu)?/span>0，為0則變?yōu)?/span>1，該指令沒有操作數。能流到達該觸點時即停止；若能流未到達該觸點，該觸點給右側提供能流。

    ?  正（EU，Edge Up，上升沿）/（ED，Edge Down）負跳變指令 正跳變觸點檢測到一次正跳變（觸點的輸入信號由0變?yōu)?/span>1）時，或負跳變觸點檢測到一次負跳變（觸點的輸入信號由1變?yōu)?/span>0）時，觸點接通一個掃描周期。它們沒有操作數，觸點符號中間的“P"和“N"分別表示正跳變（Positive Transition）和負跳變(Negative Transition)。

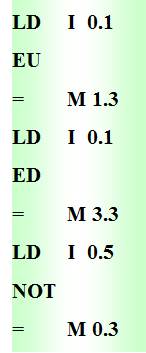

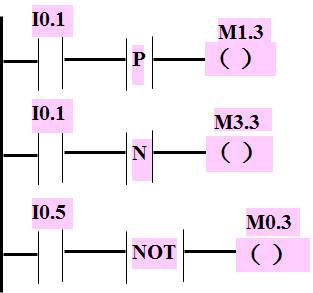

    ?     取反與跳變指令的應用







  •  西門子6ES7431-7KF10-0AB0

  •

    三肯SVF，顯示“”，說明書中“”表示直流過壓。電壓值是由直流母線取樣后V左右的直流)通過分壓后再由光耦進行隔離，當電壓超過一定閥值時，光耦動作，給處理器一個高電平。過壓報,我們可以看一下電阻是否變值，光耦是否有短路現象等。由以上的事例當中不難看出，變頻器的報提示對處理問題有多么重要，提示你正確的處理問題的方向。類比檢查法此法可以是自身相同回路的類比，也可以是故障板與已知好板的類比。這可以幫助維修者快速縮小檢查范圍。。



    西門子S7-300編程軟件SIMATIC Manager打開老提示未找到有效的許可證密鑰？
    答：這說明你軟件沒有授權，去授權一下即可。
    問：在WIN10系統上運行SIMATIC STEP7 V5.6提示SIMATIC Manager 的注冊表數據庫設置不正確。請重新安裝 STEP 7，如何解決？
    答：把SIMATIC Manager運行時勾選以管理員身份即可，如還不行就需要重新安裝軟件了。



    　　雖然使用磁性槽楔會使啟動轉矩下降%~%，但采用磁性槽楔的電動機比采用普通槽楔的電動機的鐵損耗可降低k，而且很適應空載或輕載啟動的電動機改造。采用Y/△自動轉換裝置。為解決設備輕載時對電能的浪費現象，在不更換電動機的前提下，可以采用Y/△自動轉換裝置以達到節電的目的。因?yàn)槿嘟涣麟娋W(wǎng)中，負載的不同接法所獲取的電壓是不同的，因而從電網中吸取的能量也就不同。電動機的功率因數無功補償。提高功率因數，減少功率損耗是無功補償?shù)闹饕康?。?/span>



    西門子S7-300PLC SF指示燈亮紅燈什么原因？
    答：SF指示燈亮紅燈：表示系統故障，引起的原因較多。需要應用STEP7的硬件診斷功能進行總線診斷，進行診斷操作后系統會給出診斷信息，解讀這些診斷信息可正確定位問題的所在，SF亮說明出現軟件故障，需要通過PC在線后查看診斷緩存區的診斷信息
    問：西門子300PLC編程軟件怎么查看交叉引用表？
    答：1、打開300PLC編程軟件的主界面，找到菜單欄點擊選項下的參考數據。



    西門子全系PLC模塊CAD圖紙
    7-200是西門子公司推出的一種小型PLC，它的優點是
    （1）結構緊湊，占用空間小。
    （2）拓展型良好，可以接稱重模塊，數字量、模擬量輸入輸出模塊等等，使用起來非常方便。
    （3）價格低廉。
