四川誠測流體設備有限公司 LFSeries氣體產品選型表
型號 LF420-SC LF420-SM
量程范圍 SCCM 0～5，10，20，30，50，100，200，500
SLM 0～1, 2, 3, 5, 10, 15, 20, 30
精度(％F.S.) 1%
控制閥動作型式 常閉式
線性(％F.S.) 1%
重復精度(％F.S.) ±0.2%F.S
響應時間 ≤1S
流量輸出信號 0-5V / 4-20MA
流量設定信號 0-5V / 4-20MA /
電器接頭 DB 9 pin(接頭)
zui大耐壓 3MPa
工作壓差 0.1...0.3MPa /
介質接觸材質 304，316，316L
密封材料 氟橡膠，硅橡膠，丁腈橡膠，聚四氟乙烯
接頭尺寸 VCR 1/4" 1/2" Swagelok1/8"、1/4"、3/8" ；
3mm、6mm、8mm
介質接觸材質 304，316，316L
密封材料 氟橡膠，丁腈橡膠，聚四氟乙烯
電源要求 24VDC
型號 LF420-BC LF420-BM
量程范圍 SLM 0～ 50, 100, 150, 200, 250, 300
精度(％F.S.) 2%
控制閥動作型式 常閉式
線性(％F.S.) 1%
重復精度(％F.S.) ±0.2%F.S
響應時間 ≤1S
流量輸出信號 0-5V / 4-20MA
流量設定信號 0-5V / 4-20MA /
電器接頭 DB 9 pin(接頭)
zui大耐壓 3MPa
工作壓差 0.1...0.3MPa /
介質接觸材質 304，316，316L
密封材料 氟橡膠，硅橡膠，丁腈橡膠，聚四氟乙烯
接頭尺寸 VCR 1/4" 1/2" Swagelok 10mm、12mm、1/2"
介質接觸材質 304，316，316L
密封材料 氟橡膠，丁腈橡膠，聚四氟乙烯
電源要求 24VDCLF420-A http://www.cdlaifeng。。ｃｏｍ/ P.3

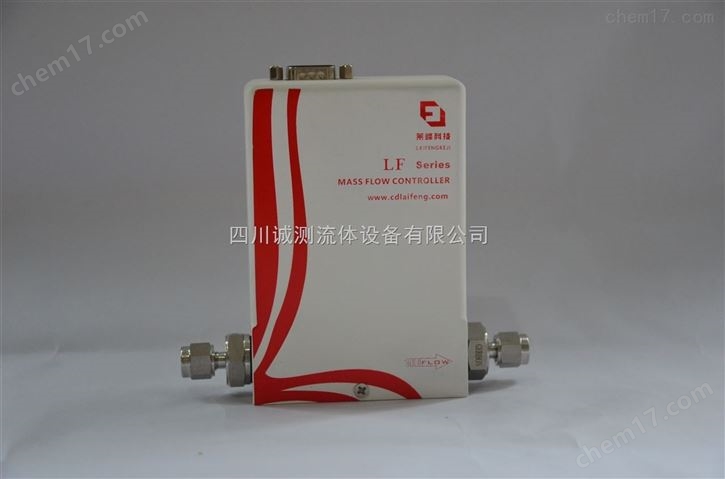

萊峰公司榮譽出品 LF-420 series Mass Flow Controller
型號 LF2000-AC LF2000-AM
量程范圍 SLM 300, 500, 1000, 1500, 2000,
精度(％F.S.) 2%
控制閥動作型式 常閉式
線性(％F.S.) 1%
重復精度(％F.S.) ±0.2%F.S
響應時間 ≤1S
流量輸出信號 0-5V / 4-20MA
流量設定信號 0-5V / 4-20MA /
電器接頭 DB 9 pin(接頭)
zui大耐壓 3MPa
工作壓差 0.1...0.3MPa /
介質接觸材質 304，316，316L
密封材料 氟橡膠，硅橡膠，丁腈橡膠，聚四氟乙烯
接頭尺寸 VCR 1/4" 1/2" Swagelok 1/2" 3/4" 12mm
其他（法蘭）
介質接觸材質 304，316，316L
密封材料 氟橡膠，丁腈橡膠，聚四氟乙烯
電源要求 24VDC
型號 LF485-SC LF485-SM
量程范圍 SCCM 0～5，10，20，30，50，100，200，500
SLM 0～1, 2, 3, 5, 10, 15, 20, 30
精度(％F.S.) 1%
控制閥動作型式 常閉式
線性(％F.S.) 1%
重復精度(％F.S.) ±0.2%F.S
響應時間 ≤1S
流量輸出信號 RS485 MODBUS協議
流量設定信號 RS485 MODBUS協議 /
電器接頭 DB 9 pin(接頭)
zui大耐壓 3MPa
工作壓差 0.1...0.3MPa /
介質接觸材質 304，316，316L
密封材料 氟橡膠，硅橡膠，丁腈橡膠，聚四氟乙烯
接頭尺寸 VCR 1/4" 1/2" Swagelok1/8"、1/4"、3/8" ；
3mm、6mm、8mm
介質接觸材質 304，316，316L
密封材料 氟橡膠，丁腈橡膠，聚四氟乙烯
電源要求 24VDCLF420-A http://www.cdlaifeng。。ｃｏｍ/ P.4
萊峰公司榮譽出品 LF-420 series Mass Flow Controller
型號 LF485-BC LF485-BM
量程范圍 SLM 30～ 50, 100, 150, 200, 250, 300
精度(％F.S.) 1%
控制閥動作型式 常閉式
線性(％F.S.) 1%
重復精度(％F.S.) ±0.2%F.S
響應時間 ≤1S
流量輸出信號 RS485 MODBUS協議
流量設定信號 RS485 MODBUS協議 /
電器接頭 DB 9 pin(接頭)
zui大耐壓 3MPa
工作壓差 0.1...0.3MPa /
介質接觸材質 304，316，316L
密封材料 氟橡膠，丁腈橡膠，聚四氟乙烯
接頭尺寸 VCR 1/4" 1/2" Swagelok 10mm、12mm、1/2"
介質接觸材質 304，316，316L
密封材料 氟橡膠，硅橡膠，丁腈橡膠，聚四氟乙烯
電源要求 24VDC
型號 LF2000-DC LF2000-DM
量程范圍 SLM 300, 500, 1000, 1500, 2000,
精度(％F.S.) 1%
控制閥動作型式 常閉式
線性(％F.S.) 1%
重復精度(％F.S.) ±0.2%F.S
響應時間 ≤1S
流量輸出信號 RS485 MODBUS協議
流量設定信號 RS485 MODBUS協議 /
電器接頭 DB 9 pin(接頭)
zui大耐壓 3MPa
工作壓差 0.1...0.3MPa /
介質接觸材質 304，316，316L
密封材料 氟橡膠，硅橡膠，丁腈橡膠，聚四氟乙烯
接頭尺寸 VCR 1/4" 1/2" Swagelok 1/2" 3/4" 12mm
其他（法蘭）
介質接觸材質 304，316，316L
密封材料 氟橡膠，丁腈橡膠，聚四氟乙烯
電源要求 24VDCLF420-A http://www.cdlaifeng。。ｃｏｍ/ P.5
萊峰公司榮譽出品 LF-420 series Mass Flow Controller
型號 LF400-FC LF400-FM
量程范圍 SCCM 0～5，10，20，30，50，100，200，500
SLM 0～1, 2, 3, 5, 10, 15, 20, 30
精度(％F.S.) 2%
控制閥動作型式 常閉式
線性(％F.S.) 1%
重復精度(％F.S.) ±0.2%F.S
響應時間 ≤1S
流量輸出信號 0-5V / 4-20MA
流量設定信號 0-5V / 4-20MA /
電器接頭 DB 9 pin(接頭)
zui大耐壓 10MPa
工作壓差 0.1...0.5MPa /
介質接觸材質 304，316，316L
密封材料 氟橡膠，丁腈橡膠，聚四氟乙烯
接頭尺寸 VCR 1/4" 1/2" Swagelok1/8"、1/4"、3/8" ；
3mm、6mm、8mm
介質接觸材質 304，316，316L
密封材料 氟橡膠，丁腈橡膠，聚四氟乙烯
電源要求 24VDC
LF400-F 型
LF400-F ModelLF420-A http://www.cdlaifeng。。ｃｏｍ/ P.6
萊峰公司榮譽出品 LF-420 series Mass Flow Controller
LF系列產品標準訂單填寫格式
LF Series Ordering Code
LF[t] [g,g,g] [r,r,r,r][f,f][S]
[t]-型號 Model Number
-[420-SC] 質量流量控制器 MFC -[420-SM] 質量流量控制計 MFM
-[420-BC] 質量流量控制器 MFC -[420-BM] 質量流量控制計 MFM
-[2000-AC] 質量流量控制器 MFC -[2000-AM] 質量流量控制計 MFM
-[485-SC] 質量流量控制器 MFC -[485-SM] 質量流量控制計 MFM
-[485-BC] 質量流量控制器 MFC -[485-BM] 質量流量控制計 MFM
-[2000-DC] 質量流量控制器 MFC -[2000-DM] 質量流量控制計 MFM
[g,g,g]-使用氣體 Gas
例如：For Example：
-[013] N?
-[007] H?
-[004] Ar
-[000] 其他詳見系數附表
[r,r,r,r]-滿量程流量 Flow Range Full Scale
-[005C] 5SCCM -[001L] 1SLM -[150L] 150SLM
-[010C] 10SCCM -[005L] 5SLM -[200L] 200SLM
-[020C] 20SCCM -[010L] 10SLM -[1K0L] 1000SLM
-[100C] 100SCCM -[030L] 30SLM -[1K5L] 1500SLM
-[300C] 300SCCM -[100L] 100SLM -[2K0L] 2000SLM

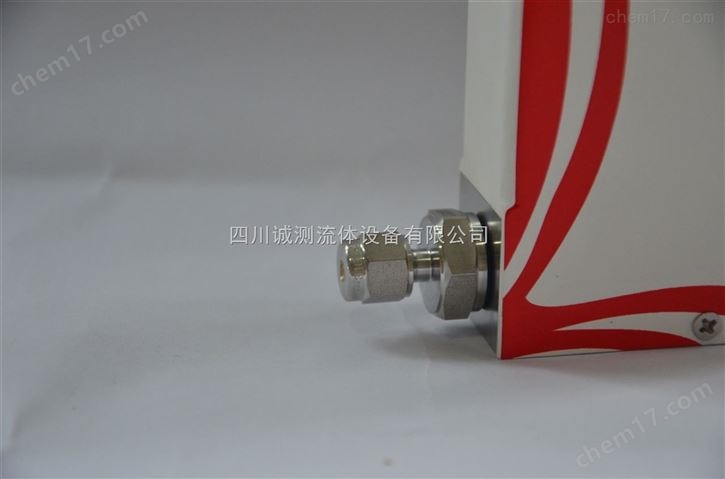

[f,f]-進出氣接頭 Inlet and Outlet Fittings
-[AA] Swagelok φ3mm -[GG] Swagelok φ6mm
-[JJ] Swagelok φ10mm -[CC] Swagelok 1/4”
-[HH] Swagelok φ 1/4” -[KK] Swagelok φ 3/4”
-[MM] VCR 1/4”M -[EE] VCR 1/2”M
-[XX] 特殊接頭咨詢廠家
[S]-密封材料 Seal Materiais
-[V] 氟橡膠 Viton
-[T] 聚四氟乙烯 Teflon
-[N] 丁腈橡膠 Neoprene
-[M] 金屬密封 Metal
