化學(xué)性質(zhì)

在透鏡的加工工序過程中和保存過程中產(chǎn)生的白霉、青霉、潛傷等表面劣化、是在玻璃缺少化學(xué)耐久性的情況下、因玻璃成份和水或者洗滌劑成份產(chǎn)生化學(xué)反應(yīng)而發(fā)生的。

白霉
在玻璃表面附著了水滴、或者因溫度、濕度的急遽變化、空氣中的水分在玻璃表面凝結(jié)成水滴的情況下、會(huì)有玻璃中的可溶成份和水發(fā)生反應(yīng)、玻璃表面被侵蝕變得粗糙、析出水分蒸發(fā)后的溶出成份和溶出成份與空氣中的氣體（例如CO2）發(fā)生反應(yīng)的生成物、表面看上去白色發(fā)烏的現(xiàn)象。 這種現(xiàn)象叫做白霉。

青霉

被研磨后的光學(xué)玻璃的表面因水分、酸等受到侵蝕、在表面可以看見干涉色的反射光的現(xiàn)象。 這種現(xiàn)象叫做青霉。 這是因?yàn)椴Ａc水和酸接觸、就會(huì)產(chǎn)生化學(xué)反應(yīng)（玻璃中的陽離子和水中的水合氫離子發(fā)生離子交換反應(yīng)）、在表面生成比母體玻璃折射率更低的薄層、從而呈現(xiàn)出干涉色。

潛傷

在研磨工序中玻璃表面產(chǎn)生的微小傷痕、或在洗凈工序特別是洗滌劑溶液中含有的無機(jī)洗滌輔助劑使玻璃表面受到侵蝕、甚至擴(kuò)大到肉眼也可以看見的程度、這種現(xiàn)象叫做潛傷。

在無機(jī)洗凈輔助劑溶液中的侵蝕有兩種情況、即Na2CO3等洗凈輔助劑加水分解產(chǎn)生的氫氧離子侵蝕玻璃、和聚合磷酸鹽加水分解產(chǎn)生的聚合磷酸侵蝕玻璃。 用耐潛傷性（DNaOH）評(píng)價(jià)前者的侵蝕程度、用耐潛傷性（DSTPP）評(píng)價(jià)后者的侵蝕程度。

1. 粉末法耐水性* （DW)

在白金筐中裝入相當(dāng)于比重的質(zhì)量的粉末玻璃（粒度425?600μm）、將之浸漬在裝有80ml純水（pH=6.5?7.5）的石英玻璃制圓底燒瓶?jī)?nèi)、在沸騰的燒杯中處理60分鐘、根據(jù)其質(zhì)量減（%）分類成表5所示的等級(jí)。

表5 粉末法耐水性 （DW）的等級(jí)

2. 粉末法耐酸性*（DA)

與DW的測(cè)定方法相同、在燒瓶?jī)?nèi)裝入0.01mol/l的硝酸水溶液進(jìn)行處理、根據(jù)其質(zhì)量減（%）分類成表6所示的等級(jí)。

表6 粉末法耐酸性（DA）的等級(jí)

3. 表面法耐青霉值（TBlue）

將直徑為43.7mm（兩面為30cm2）、厚度約5mm的經(jīng)過對(duì)面研磨的玻璃試樣浸漬在以每分鐘1的速度通過離子交換樹脂層進(jìn)行循環(huán)、保持50°C、pH=7.0±0.2、充分?jǐn)嚢枇说募兯?、?00W的鎢絲燈泡的光下每隔一定時(shí)間目視觀察產(chǎn)生的青霉層的干涉色、根據(jù)是否確定有青色（n.d=約120?130nm）的青霉層生成分類成表7所示的等級(jí)。

注..n是青霉層的折射率、d是青霉層的厚度。

表7 表面法青霉值 （TBlue）的等級(jí)

4. 耐潛傷性 （DNaOH)

根據(jù)將直徑43.7mm（兩面為30cm2）、厚度約5mm的經(jīng)過對(duì)面研磨的玻璃試樣浸漬在充分?jǐn)嚢枇说?0°C、0.01mol/l的D NaOH水溶液中15個(gè)小時(shí)后的單位面積平均質(zhì)量減（mg/（cm2.15h））分類成表8所示的等級(jí)。

表8 耐潛傷性（DNaOH）的等級(jí)

5.耐潛傷性 （DSTPP)

根據(jù)將直徑43.7mm（兩面為30cm2）、厚度約5mm的經(jīng)過對(duì)面研磨的玻璃試樣浸漬在充分?jǐn)嚢枇说?0°C、0.01mol/l的Na5P3O10（STPP）水溶液中1個(gè)小時(shí)后的單位面積平均質(zhì)量減（mg/（cm2.h））分類成表9所示的等級(jí)。

表9 耐潛傷性（DSTPP）的等級(jí)

6. 對(duì)水的真實(shí)化學(xué)耐久性 （D0)

可以考慮、在水中的玻璃表面、同時(shí)發(fā)生可溶性離子的選擇性容出反應(yīng)和玻璃骨格（SiO2、B2O3）加水分解產(chǎn)生的表面全體的溶解反應(yīng)。 可以說這些（溶出+溶解）反應(yīng)難度表示著玻璃對(duì)水的本質(zhì)性強(qiáng)度。

反應(yīng)的程度以對(duì)水真的化學(xué)耐久性（D0）來加以評(píng)價(jià)。

根據(jù)表面法耐青霉素（TBlue）相同的條件下浸漬規(guī)定時(shí)間的單位時(shí)間、單位面積平均質(zhì)量減（10-3mg/(cm2? h））分類成表10所示的等級(jí)。

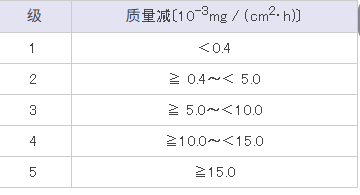

表10 耐水的真實(shí)化學(xué)耐久性（D0） 的等級(jí)

7. 耐候性*（DH)

用30×30×3mm對(duì)面研磨玻璃試料、按日本光學(xué)玻璃工業(yè)協(xié)會(huì)規(guī)格JOGIS07-2009中規(guī)定的高溫高濕度的溫度循環(huán)環(huán)境下、48小時(shí)處理后海支（%）的減少量以表11來區(qū)分等級(jí)。

表11 耐候性（DH）的級(jí)
