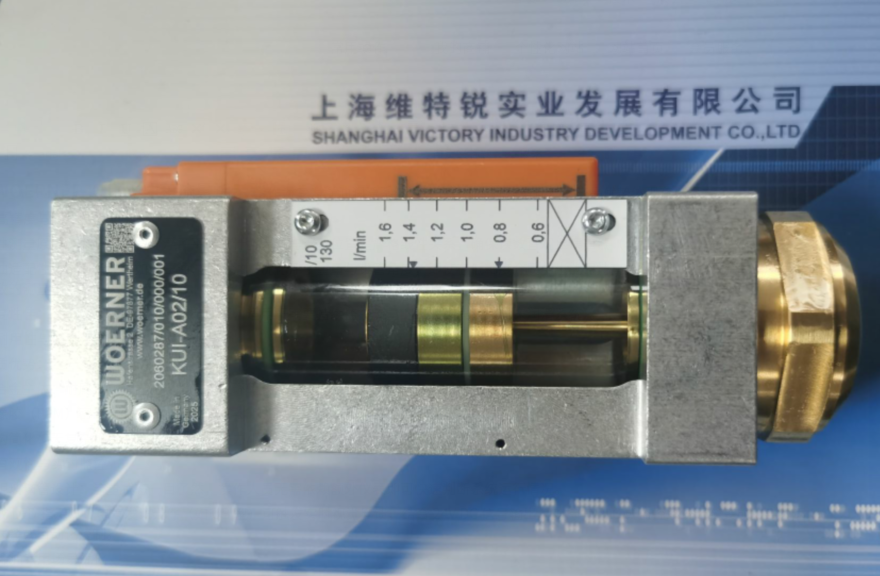

WOERNER KUI-A 管式浮標流量計工作原理

一、核心工作原理

WOERNER KUI-A 管式浮標流量計基于變面積式流量測量原理，通過浮子在錐形管中的平衡位置來反映流體流量。其工作過程可分為以下步驟：

1. 流體流動與浮子受力

流體方向：流體從下向上流經透明玻璃管（錐形管）。

浮子運動：流體動能推動浮子上升，浮子同時受到以下力的作用：

浮力：流體對浮子的向上作用力。

重力：浮子自身的重量向下。

流體動壓力：流體流動產生的向上推力。

平衡狀態：當浮子所受合力（浮力 + 動壓力）等于其重力時，浮子穩定在某一高度。

2. 流量與浮子高度的關系

變面積效應：浮子上升時，錐形管與浮子間的環隙面積增大，流體流速降低，動壓力減小，最終達到平衡。

線性關系：浮子的穩定高度與流體流量成正比，即流量越大，浮子位置越高。

刻度標定：管體上的刻度尺直接標示對應流量值，可通過目視讀取。

3. 信號輸出

機械指示：浮子通過磁耦合系統（內置磁鐵）驅動外部指針，直接顯示流量。

電信號輸出：電氣發訊器（D）檢測磁鐵位置，輸出脈沖信號或4-20mA電流，用于遠程監控或自動化控制。

二、結構組成

根據技術參數及搜索結果，WOERNER KUI-A 的結構如下：

部件功能說明

透明玻璃管（A）錐形管體，流體從下向上流動，浮子在其中上下移動。

浮子（B）金屬或特殊材料制成，隨流量變化在管內升降。

磁鐵（C）嵌入浮子中，通過磁耦合傳遞位置信號至指示器或電氣發訊器。

電氣發訊器（D）檢測磁鐵位置，輸出電信號（如脈沖、4-20mA）用于遠程控制或數據采集。

觀察窗玻璃材質，便于目視讀取浮子位置對應的流量值。

密封組件采用氟橡膠（FPM）密封，確保耐壓和耐腐蝕性。

三、技術參數

工作壓力：最高16 bar

溫度范圍：-10°C 至 90°C

安裝要求：垂直安裝（傾斜度≤5°），需保證前直管段≥5倍管徑，后直管段≥250mm。

適用介質：稀油潤滑系統中的低粘度液體（如液壓油、潤滑油）。

精度：通常為±1%-±2%，具體取決于型號和校準。

四、應用場景

工業潤滑系統：監測液壓油、潤滑油的流量，確保設備正常運行。

自動化控制：通過電信號輸出參與PLC或DCS系統的閉環控制。

能源管理：累計流量計量，用于成本核算或系統優化。

五、優勢特點

直觀顯示：透明玻璃管配合刻度尺，無需外部電源即可目視讀數。

高可靠性：機械結構簡單，維護成本低。

適應性強：適用于中低粘度液體，耐壓耐溫性能良好。

集成方便：可配備電氣發訊器實現遠程監控，兼容工業自動化系統。
