螺絲安裝時，無論是使用普通電批還是自動螺絲鎖付機，都會遇到一個問題：當扭矩達到預設值時，螺絲可能并未鎖緊到位，這種情況通常被稱為螺絲浮高。

在機械、設備或車輛等需要精密配合的工作環境中，螺絲浮高產生的一系列問題，都將對機器的安全運行埋下隱患。

各類因素產生的螺絲浮高

GL-8000系列 為您一招治“浮”

螺絲浮高檢測案例

01 檢測需求

1.一次性掃描檢測4個螺絲的高度差

2.精度要求0.03-0.05mm

3.速度要求：8s/Pcs

02 應用選型

方案選用3D線激光輪廓測量儀GL-8160，橫向輪廓數據4960點，每秒可采集49000條輪廓，并具備超寬的X軸視野和強大的抗干擾能力。

其測量范圍±41mm（F.S.=52mm），基準距離為160mm，Z軸重復精度可達0.6μm。

03 檢測方案

1.分別選擇螺柱底下黑色殼體的平面上N個點位擬合平面作為測量基準面。

2.分別選擇螺絲鉚釘中心區域，計算測量區域頂點到基準平面的高度差。

3.根據高度差閾值判定是否浮高。

04 檢測結果

1.產品靜態放置，相機動態掃描測量樣品10次，高度差重復性極差為0.019mm。

2.產品動態放置，相機動態掃描測量樣品10次，高度差重復性極差為0.04mm。

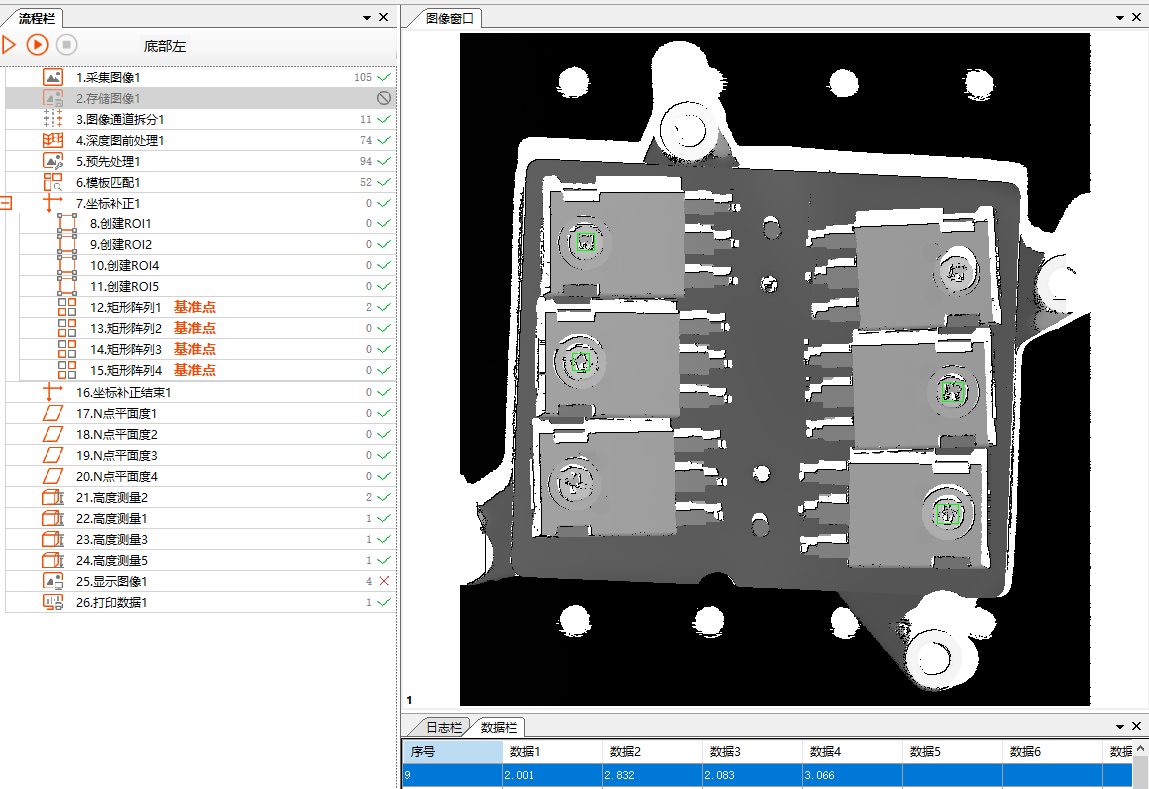

檢測效果圖：
