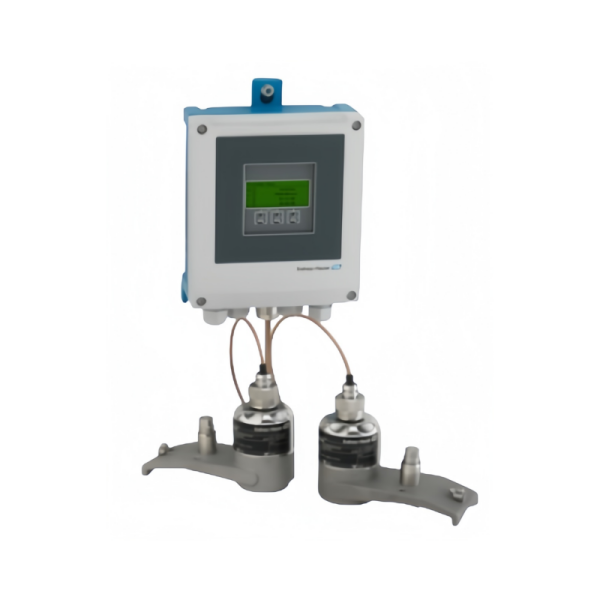

E+H恩德斯豪斯捆綁式超聲流量計Proline Prosonic Flow W 400結構特點

可靠、靈活、免維護 —— 非侵入式安裝方式，穩定輸出高精度流量測量結果，即使在狹小受限空間內使用。

捆綁式超聲波流量計（又稱外敷式或外綁式流量計）是一種非侵入式流量測量?jī)x器。

核心部件：非侵入式測量結構的基石

超聲波換能器（傳感器）

外敷式設計：傳感器直接捆綁于管道外壁，無需切割管道或停運流體，避免了對管道結構的破壞和流體流動的干擾。

耐候性材質：采用高強度工程塑料或金屬外殼，適應-40℃至+200℃的寬溫環境，且具備防腐蝕、防潮性能，確保長期穩定運行。

耦合劑層：傳感器與管道間填充專用耦合劑（如硅脂），消除空氣間隙，確保超聲波信號高效傳輸，減少信號衰減。

安裝夾具

可調節設計：配備不銹鋼或高強度塑料夾具，支持DN15至DN6000管道的快速安裝，通過螺栓或卡箍固定，確保傳感器與管道緊密貼合。

防滑紋路：夾具內壁設計防滑紋路，增強摩擦力，防止傳感器在高壓或振動工況下移位。

質量流量計

Proline Promass F 300

Proline Promass P 100

Proline Promass U 500

Proline Promass X 300

Proline Promass A100

Proline Promass A 200

Proline Promass A 300

Proline Promass A 500/8A5C

傳感器設計：精準測量的技術核心

雙傳感器布局

順流與逆流傳感器：一對傳感器分別發射和接收超聲波信號，通過測量順流（流體方向與信號傳播方向相同）和逆流（方向相反）的時間差（Δt），計算流體流速。

多聲道配置：高精度型號采用2至4聲道設計，在管道不同剖面布置傳感器，通過多路徑測量平均流速，消除流場不均勻性影響，提升測量穩定性。

寬頻發射技術

低壓脈沖激勵：采用低壓脈沖激發超聲波，減少能量損耗，同時避免對管道內壁造成沖擊。

自動增益控制：根據管道材質和流體特性動態調整信號強度，確保在金屬、塑料或復合材料管道中均能穩定接收信號。

信號處理系統：從原始信號到流量數據的轉化

高精度計時模塊

納秒級計時：內置數字測時芯片，計時精度達±0.1ns，確保時間差測量誤差小于0.01%，滿足±0.2%的高精度要求。

溫度補償算法：通過內置溫度傳感器實時監測環境溫度，自動修正超聲波傳播速度，消除溫度對測量結果的影響。

智能信號處理單元

動態濾波技術：采用自適應濾波算法，抑制管道振動、電磁干擾等噪聲，提取有效信號。

流速-流量轉換：根據管道截面積（通過輸入管徑參數自動計算）和流速數據，實時計算體積流量和質量流量（需輸入流體密度參數）。

雙向計量功能：支持順流和逆流流量測量，適用于需要監測流體回流或雙向流動的場景（如供熱管網）。
