甲醇蒸汽發生器是一種以甲醇為燃料,通過燃燒放熱加熱水產生蒸汽的設備,其核心原理是 “燃料燃燒→熱能傳遞→水相變產蒸汽”,主要分為 燃料燃燒系統、熱交換系統 和 蒸汽控制與安全系統 三部分,以下是詳細解析:
一、燃料燃燒系統:甲醇的化學能→熱能
1、燃料供給
甲醇液體從儲罐經精密計量泵輸送至燃燒室,通過霧化噴嘴(壓力/超聲波)將液態甲醇霧化成微米級顆粒(通常20-50μm),增大與空氣接觸面積。
2、甲醇霧化
甲醇進入燃燒器后,通過 “機械霧化”(高壓噴嘴擊碎成微小液滴)或 “氣動霧化”(壓縮空氣帶動液滴分散)形成霧狀,增大與空氣的接觸面積(確保燃燒充分,減少未燃甲醇排放)。
3、混合與點火
霧化后的甲醇與助燃空氣(風機送入,空氣過量系數 1.1-1.2,避免燃燒產生 CO)在燃燒器內混合,由點火器(電火花或熱絲)點燃,在密閉燃燒室中持續燃燒,釋放高溫火和煙氣。
二、熱能交換→水蒸氣能量
1、水循環路徑
軟化水經電磁閥進入預熱盤管(吸收煙道余熱,升溫至60-80℃)→ 流入主換熱腔(環繞燃燒室外壁的螺旋管/翅片管)。
2、蒸汽生成過程
燃燒室高溫?zé)煔猓?00-1000℃)通過熱輻射+強制對流加熱換熱管,管中水吸熱汽化:
飽和蒸汽:常壓下溫度100℃(壓力可調,最高可達1.6MPa/200℃);
過熱蒸汽:二次加熱至300℃以上(需獨立過熱器)。
煙氣經尾部冷凝換熱器降溫至100℃以下排出,熱效率>95%。
三、蒸汽控制與安全系統
蒸汽壓力控制:PID調節閥+壓力傳感器,動態調節燃燒功率(如0.5-1.2MPa范圍±1%波動)
液位安全:磁翻板液位計+電極探頭,自動補水(低水位觸發),干燒時緊急停爐
燃料安全:甲醇泄漏傳感器+火焰探測器,泄漏報警并切斷供液,熄火時自動關停燃料泵
環保處理:尾部SCR脫硝裝置(選配),降低NOx排放至<30mg/m3(滿足GB13271環保標準)
四、技術特點與優勢
1、高效節能:甲醇燃燒充分(殘?zhí)悸剩?.01%),余熱回收使綜合熱效率>92%,較燃?xì)忮仩t節能15-20%。
2、清潔環保:無硫化物排放,NOx生成量僅為天然氣的1/3(約50mg/m3),符合實驗室/食品行業潔凈需求。
3、智能控制:支持PLC/物聯網遠程監控,自動調節蒸汽參數(壓力/溫度/流量)。
核心原理總結:
甲醇蒸汽發生器的本質是 “甲醇化學能→熱能→蒸汽勢能” 的轉化:通過精準控制甲醇供應與燃燒,將燃料燃燒的熱能高效傳遞給水,使水在密閉空間內汽化產生蒸汽,同時利用甲醇清潔燃燒的特性(少污染)和安全設計(防泄漏、防回火),實現穩定產蒸汽。

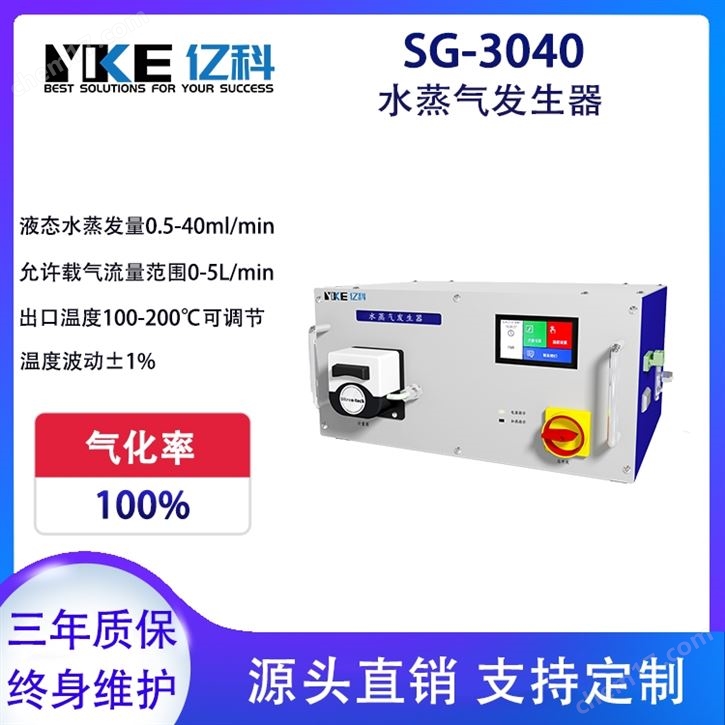

相關產品
