德國寶德直動式2/2 路柱塞電磁閥技術與應用
德國寶德直動式2/2 路柱塞電磁閥技術與應用
特點優勢:
高密封性與耐壓性:閥塞與導管采用焊接結構,確保在高壓及高溫環境下無泄漏 。
結構緊湊靈活:可直接快插、法蘭或歧管組合安裝,節約空間、安裝便捷 。
適應多種介質:支持氣體與液體,配合不同密封材質(FKM/EPDM),滿足多種化工環境要求 。
爆炸防護可選:提供 ATEX、IECEx 等防爆認證版本,安全可靠 。
IP65 防護等級:配合符合 DIN EN 175301-803 B 型插頭使用,實現高防護等級 。
技術參數:
公稱通徑:DN?≤?2.4
工作壓力:0–42?bar(具體根據材質和接口不同)。
介質/環境溫度:-10?…?100?°C(視密封材質而定)。
接口形式:G1/8″ 螺紋、中DN 快插、法蘭等 。
材質:黃銅或不銹鋼閥體,F(xiàn)KM/EPDM 密封,線圈可達 100% 額定運行 。
電氣性能:支持 24?V DC、230?V AC 等多種電壓,插頭符合 DIN EN 175301?803 B 型 。
工作原理:
采用電磁直動驅動,通電時電磁線圈吸動柱塞開啟閥門,斷電時彈簧復位。直動式設計無需壓力差即可動作,響應快、控制準確 。
相關產品:
同系列產品包括 Type 7012(3/2 路柱塞閥)、Type 6011(微型電磁閥)、Type 0330(高流量電磁閥)等,滿足不同應用需求。

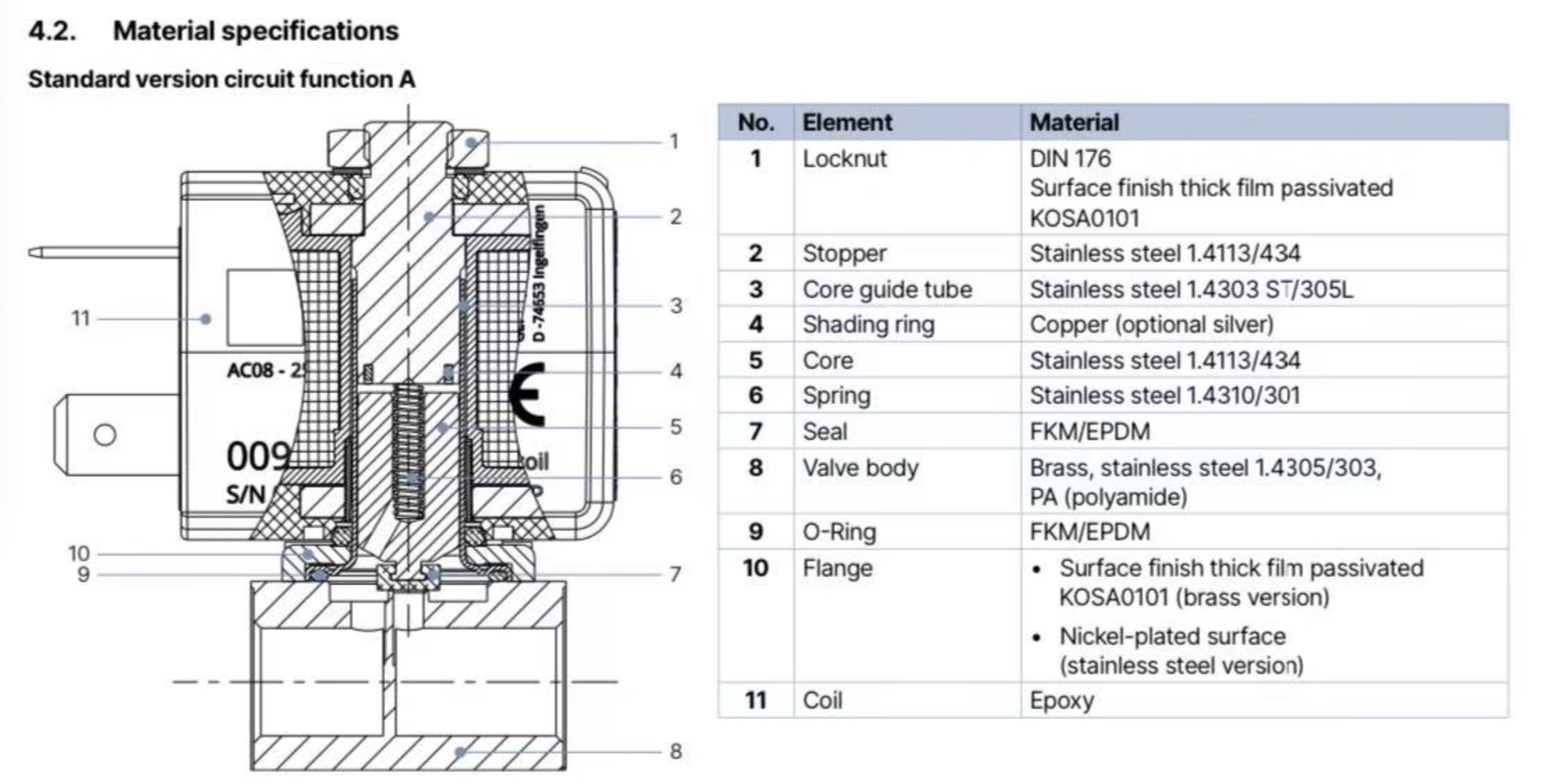

材料構造:
德國寶德直動式2/2 路柱塞電磁閥應用領域:
工業自動化控制
化工 / 氣體處理
燃氣系統與石油化工(符合 DVGW EN 161)
爆炸環境(礦山、制藥等)
快裝氣管系統與流體分配單元
選型建議:
介質:氣體選FKM密封,蒸汽或水選EPDM密封。
壓力/流量:根據系統需求選擇DN 0.8–2.4 mm,確認壓力范圍(0–45 bar)。
連接:SFB法蘭適合多閥集成,推入式接頭適合軟管系統,Banjo接頭適合氣動執行器。
環境:防爆區域選ATEX/IECEx型號,燃氣應用選DVGW EN 161認證。
電源:確認電壓(24 V DC或230 V AC),確保線圈兼容性。
安裝及注意事項:
安裝:確保螺紋連接匹配,SFB法蘭需對齊多閥板。推入式接頭需檢查軟管牢固性。安裝時保持閥門垂直,防止雜質進入。
注意事項:介質溫度不得超過140°C,環境溫度不超過70°C(防爆型55°C)。避免強烈振動或腐蝕性氣體,IP65需正確安裝插頭。防爆型安裝需遵守ATEX規范。
電源:確保電壓穩定,線圈接地可靠。
維護保養:
定期檢查閥門動作和密封狀態,建議1–2年檢查或更換易損件。防爆型號需定期驗證接地和線圈絕緣。閥門應避免長時間超負荷運行,保持介質和環境清潔。
