1、實驗臺整體式原則：本試驗臺布置為一個整體，通過不同的工作模式，完成所需試驗。

2、設備可靠原則：提供可靠成熟的實驗臺，保證技術成熟和測量參數精確。

3、實驗臺提供電機電壓、電流等參數實時顯示。

4、系統軟件應能保證適用操作簡單方便，并具有很強的容錯能力。

5、系統的可用性強可通過控制柜面板上的控制按鈕對被試件測試進行控制。

6、控制系統表面通常采用噴塑處理，兼顧散熱，整潔美觀。

7、可完成實驗

7.1轉子不平衡故障模擬

加載方式：通過在葉盤上不同半徑下的螺紋孔上擰螺絲以及不同數量的螺母（M3或M5等，依據許用的不平衡質量確定）來改變不平衡量。

指標需求：不平衡加載下中間葉盤徑向振動位移量范圍為0-0.3mm，即在轉子系統安全不損壞要求在最大不平衡加載下[對應半徑R螺絲孔處擰1螺絲+n螺母重量]，中間葉盤徑向振動位移量不低于0.3mm（該值在保證安全的情況下越大越好，可依實際情況協商調整量級）。

7.2轉子不對中故障模擬

加載方式：通過電機配有的一組不對中調整裝置[距離為L]推動電機移動，用于完成角度、平行以及綜合不對中實驗。配有2套百分表及磁性表座，用于測量不對中量；電機配有專用的底座，底座與平臺配鉆有定位銷孔，方便不對中調整后復位。

指標需求：在轉子系統安全不損壞前提下，角度不對中范圍：0-1°（0-3°）（該值在保證安全的情況下越大越好，可依實際情況協商調整量級）；平行不對中范圍：0-0.8mm（0-1mm）（該值在保證安全的情況下越大越好，可依實際情況協商調整量級）；綜合不對中：角度0-0.5°&平行 0-0.4mm（該值在保證安全的情況下越大越好，可依實際情況協商調整量級）

7.3葉片碰磨故障模擬

加載方式：通過三組葉片側面設計的碰磨支架（碰摩件分為橡膠和金屬），通過控制配套的電缸驅動碰磨件進給完成葉片的碰磨實驗。電缸配套數量為3套，參數：推力10kg，位移精度0.02mm，最大往復頻率2Hz；

指標需求：定性：觀察電渦流傳感器頻譜或軸心軌跡（8字形等）有無明顯變化。

7.4轉子軸向竄動模擬（通過移動轉軸模擬）

加載方式：轉軸尾部通過滾動軸承連接軸向位移電缸（與負載電機互換安裝），通過控制電缸實現轉軸軸向竄動，參數：推力10kg，位移精度0.02mm，最大往復頻率2Hz，[可以產生靜態推力嗎？即頻率為0]

指標需求：軸向竄動范圍：0-1mm；竄動頻率：0-2Hz；竄動速度：0-100mm/s（指標值在保證安全的情況下越大越好，可依實際情況協商調整量級）

7.5轉子彎曲振動模擬

加載方式：激勵方式和轉子不平衡故障模擬相同，通過加載不平衡或達到臨界轉速或兩者兼有實現轉子彎曲振動模擬。

指標需求：振幅：中間葉盤徑向振動位移量在0-0.3mm（該值在保證安全的情況下越大越好，可依實際情況協商調整量級）。臨界轉速：不高于2000rpm（該值在保證安全的情況下越小越好，可依實際情況協商調整量級）。

7.6轉子扭轉振動模擬

加載方式：利用尾端負載電機實現轉子扭轉振動模擬。

指標需求：首尾葉盤產生的最大扭轉度數不低于±0.3°（該值在保證安全的情況下越大越好，可依實際情況協商調整量級）。

7.7轉子故障耦合模擬

加載方式：利用上述各種故障裝置組合產生聯合故障（如不平衡+碰摩、不對中+竄動）。

指標需求：不做要求（該值在保證安全的情況下越大越好，產家可依實際情況協商調整量級，或根據經驗給出建議參考值）。

一、 系統組成及原理框圖

1、系統組合部分

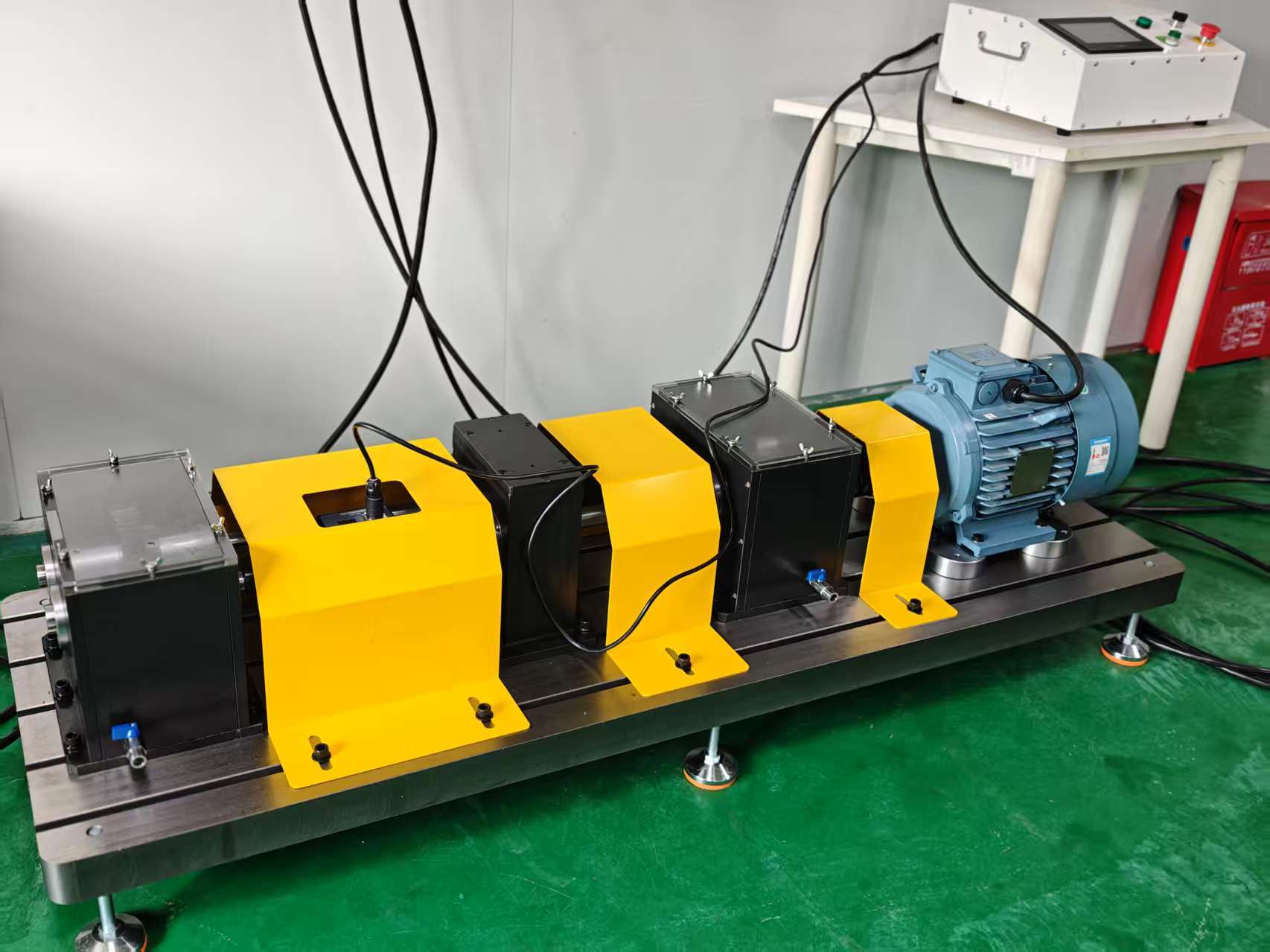

本實驗系統由平臺底座、驅動電機、動態扭矩傳感器、葉片轉子系統、負載電機、控制系統組成。
