在光伏產業向高效化、智能化轉型的關鍵期，INFICON 作為全球真空測量與薄膜控制領域的技術者，正以多元化產品矩陣重塑太陽能制造的底層邏輯。從鈣鈦礦電池量產突破到真空環境精密控制，從薄膜沉積技術到全流程協同優化，我們將通過系列文章，逐層拆解 INFICON 不同產品與技術在太陽能制造中的深度應用。

系列第四篇

在太陽能電池制造這場與效率極限賽跑的競賽中，每一個細微的工藝波動都可能導致量產線上千萬度電的產能損失。當HJT電池的光電轉換效率向更高發起沖擊，鈣鈦礦疊層電池的實驗室數據不斷刷新認知，一種看似隱形的監測技術正在幕后扮演著 "質量守門人" 的角色 —— 這就是殘余氣體分析 (RGA) 技術。從 PECVD 腔體的分子級污染控制到 PVD 鍍膜的原子層均勻性管理，RGA 正以 ppm 級的檢測精度，為太陽能制造構建起從工藝優化到缺陷溯源的全鏈條保障體系。

光伏制造中的 "氣體指紋" 密碼：RGA 的技術破局點

在太陽能電池的薄膜層沉積過程中，一個被忽視的水分子污染可能導致透光率驟降 1.5%。傳統的真空規管只能監測壓力變化，卻無法識別氣體成分的細微波動，而 RGA 技術通過解析氣體的 "質譜指紋"，將檢測維度從 "壓力值" 提升至 "成分圖譜"。

以 INFICON XPR3 + 為例，其采用的四極桿質量分析器可在 20mTorr 的高壓環境下工作，通過 70eV 電子轟擊電離氣體分子，生成具有單獨性的質譜峰分布。

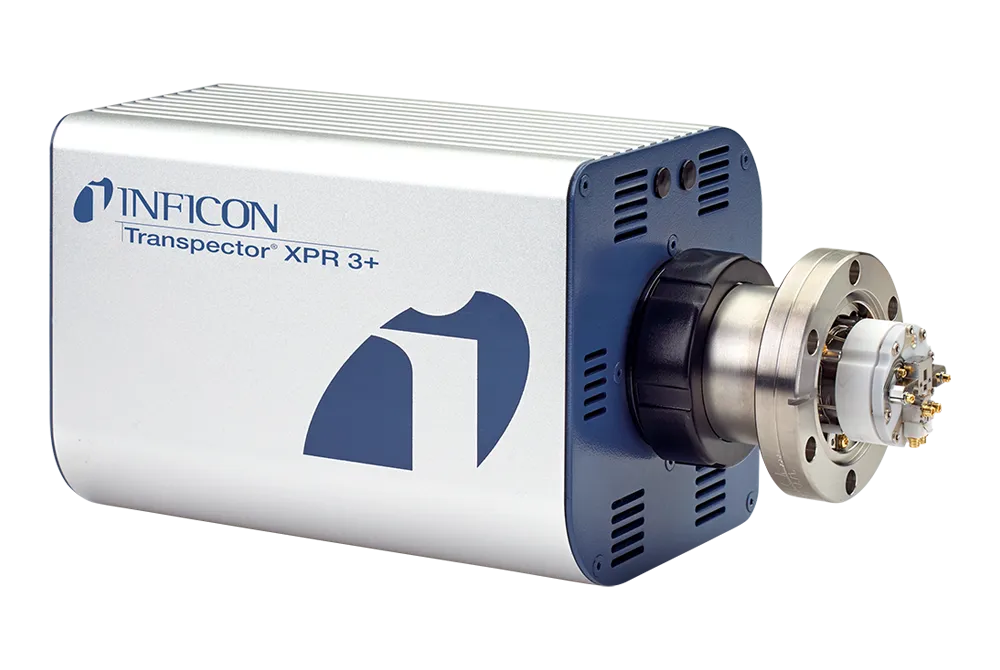

新的 Transpector XPR 3+ 殘余氣體分析儀 (RGA) 提供業內良好的測量速度，以監測并控制現代太陽能行業生產所需的快速過程變化。Transpector XPR 3+ 非常適合于現場空氣漏點、氣體純度、污染監測,進行的實時測量可提供超卓的產品保護。

Transpector XPR 3+ RGA 是用于濺射壓力范圍應用的經實踐驗證的四極和雙離子源傳感器。無需壓力轉換設備，部件使用壽命長，能快速檢測并診斷問題，從而大化工具可用性。

1，從高真空到20 mTorr 范圍壓強條件下，能夠高靈敏度地檢測空氣泄漏和污染

2，大化 PM 效率和工具正常使用時間，具有快速可靠的腔室條件

3，通過延長使用壽命、防污染、雙離子源設計最小化總體擁有成本

4，通過強大數據采集與同步實現無縫工廠集成和可靠阻斷

5，通過定制配方優化增強生產能力

6，通過即時現場專家響應保護關鍵過程需求

全制程守護：RGA 在光伏制造各環節的實戰應用

在 PECVD 工藝中，RGA 的實時監測正在改寫質量控制的標準。通過 XPR3 + 監測發現：當腔體中 H?O 分壓超過特定值時，電池的開路電壓會下降。基于這一發現，將 RGA 集成到工藝控制系統中，當檢測到 H?O 信號異常時，系統會自動觸發腔體烘烤程序。更具突破性的是 RGA 在壓力范圍上的創新。傳統 RGA 在 10mTorr 以上壓力時會因空間電荷效應失效，而 XPR3 + 通過 1.8cm 短四極桿設計，將線性工作范圍擴展至 20mTorr，這使得在 PECVD 的高氣壓工藝階段（通常 5-10Torr）也能實現實時成分分析。

在 ITO 透明導電膜的磁控濺射過程中，氧氣分壓的精確控制直接影響薄膜的方塊電阻與透光率。RGA 的動態監測揭示了一個關鍵規律：當 O?分壓在工藝壓力下波動超過時，ITO 膜的方阻值會波動。通過將 XPR3 + 安裝在 PVD 腔體的進樣口，對混合氣體的實時分析，使 ITO 膜的光電性能一致性提升。

在 TOPCon 電池的隧穿氧化層制備環節，RGA 的價值得到了充分體現。當 PEALD 設備出現的微漏時，氧氣與水汽的混入會使氧化層厚度均勻性偏差超出。此時 XPR3 + 的 10ppm 雜質檢測能力就像精密的 "氣體光譜儀"，通過監測質荷比 18 (H?O+)、32 (O?+) 的信號強度變化，提前預警潛在的泄漏風險。這種分子級的監測能力，讓 RGA 從傳統的 "故障檢測工具" 升級為 "工藝優化引擎"。

RGA 的另一個核心價值在于 "歷史圖譜比對" 功能。通過 FabGuard 軟件的多批次數據建模，系統能自動識別異常質譜峰。這種 "成分 - 工藝 - 缺陷" 的關聯分析，讓 RGA 成為連接微觀氣體成分與宏觀電池性能的關鍵紐帶。

未來已來：RGA 與光伏新技術的共生演進

當鈣鈦礦 / 晶硅疊層電池進入量產倒計時，RGA 技術也在同步進化。針對鈣鈦礦前驅體氣體的強腐蝕性，INFICON 開發了新型耐腐蝕離子源，采用釔涂層銥燈絲與陶瓷電極，使 RGA 在含有甲胺、PbI?等氣體的環境中也能穩定工作。

在太陽能行業向 TWh 級產能沖刺的征程中，RGA 技術就像一位沉默的守護者，用分子級的洞察力守護著每一道工藝防線。從 PECVD 腔體的納米級薄膜到 PVD 設備的原子級沉積，RGA 正在重新定義 "精密制造" 的標準。當每一個質譜峰的微小變化都可能影響百萬度電的產出，這種隱形的質量控制技術，終將成為光伏制造從規模擴張轉向質量突圍的關鍵支點。
