一、產品概述

ZLD-2型鉆孔多級流量計是用于煤礦井下瓦斯涌出初速度測定的專用儀器，通過實時監測瓦斯流量，評估煤層突出危險性并驗證防突措施效果。本設備亦可用于測定防突超前鉆孔的有效影響半徑，適用于采掘工作面、石門揭煤及區域性突出危險預測場景。

________________________________________

二、工作原理

采用噴節流原理設計，氣體流經噴咀時產生壓差：

•壓差與流量呈正相關，噴咀孔徑與流量成正比

•配備5組可更換噴咀（孔徑0.5-7.0mm），覆蓋0.09-107.97L/min量程

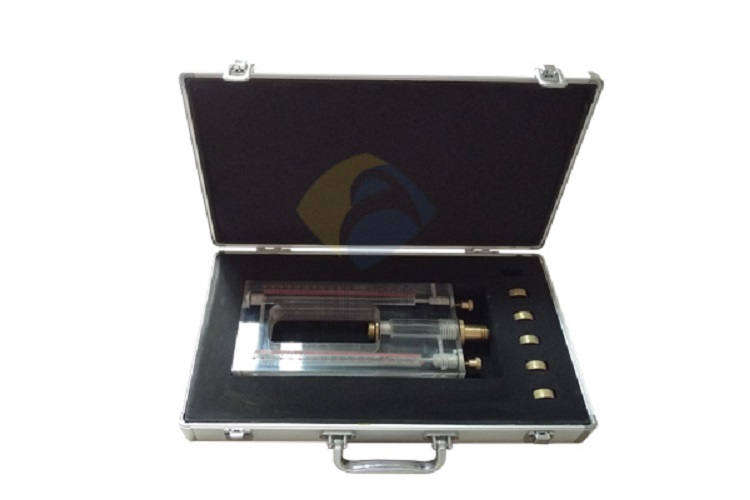

•主體采用玻璃材質，由水柱計、噴咀、進氣咀、旋塞等組件構成

________________________________________

三、操作流程

1. 測定前準備

•注水調零水柱計

•檢查密封性，更換失效的O型圈

•根據預估流量選擇匹配噴咀（參考表2）

2. 測定步驟

•鉆孔后立即使用JN-1封孔器密封

•連接封孔器排氣管與流量計進氣咀

•保持水柱計垂直位置，2分鐘內讀取壓差值

________________________________________

四、數據處理

瓦斯涌出速度計算公式：

$$ q = K \times K_1 \times \Delta h $$

•K：噴咀流量系數（出廠標定值）

•K1：瓦斯?jié)舛刃拚禂?shù)（取1.34）

•Δh：水柱壓差讀數（mm）

臨界值參考表1（需結合礦井實測數據校準）

________________________________________

五、技術參數

項目參數

量程0-1.6kPa

流量范圍0.1-100L/min

水柱讀數0-160mm

分辨率1mmH?O

重量0.8kg

________________________________________

六、注意事項

1.確保O型密封圈有效密封

2.定期清潔噴咀，防止節流孔堵塞

3.旋塞需逆時針旋轉至限位處

________________________________________

附件

•表1：突出危險性預測臨界值

•表2：噴咀技術參數（含流量系數及范圍）
