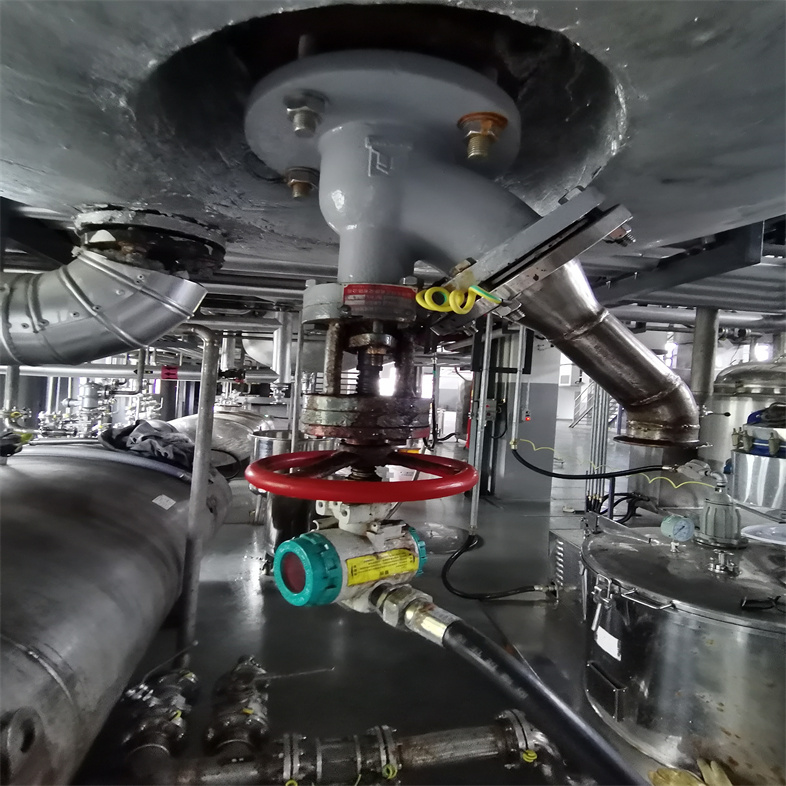

FL41H化工釜底帶測溫上展式放料閥應用案例

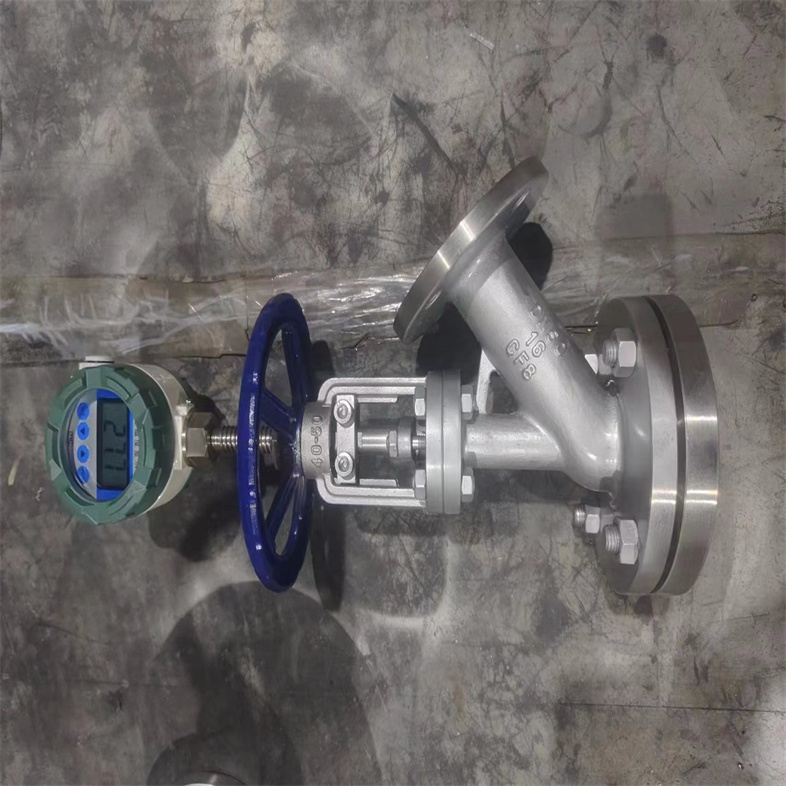

放料閥(Discharge Valve）主要用于反應釜，儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在器出口的殘留現象. 放料閥根據實際情況的需要，放料結構設計為提升和下降兩種工作方式。FL41H帶測溫桿上展式放料閥是一種特殊類型的閥門，它具有上展式結構，適用于粉料、顆粒等物料的輸送和放料操作。該閥門還配備有測溫桿，可以方便地測量物料的溫度，以確保物料的質量和安全。
上展式放料閥的結構使其在運輸和安裝過程中更加方便，同時也能有效地防止物料在運輸過程中產生的泄漏和污染。此外，該閥門的操作簡單、方便、安全，可以在不同的工作場合發揮其的優勢。該閥門的設計原理是采用上展式結構，可以將物料從下方推向上方，實現物料的輸送和放料操作。同時，該閥門還配備了測溫桿，可以方便地測量物料的溫度該。測溫桿可以直接插入物料中，從而準確地測量物料的溫度，以確保物料的質量和安全。

使用該閥門時，需要將其安裝在物料輸送管道上，并確保其密封性能良好。同時，在使用過程中，應該注意保持物料的干燥和清潔，以避免對閥門造成損害。此外，在使用過程中，還需要定期檢查閥門的密封性能和測溫桿的準確性，及時發現并解決問題。
總之，F(xiàn)L41H帶測溫桿上展式放料閥是一種非常實用的閥門，它具有上展式結構和測溫功能，適用于各種物料輸送和放料操作。在使用過程中，需要注意保持物料的干燥和清潔，并定期檢查閥門的密封性能和測溫桿的準確性。只有這樣，才能確保閥門的安全和穩定運行，提高生產效率和質量。操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用.

放料閥閥主要由1.閥體, 2.閥瓣, 3.密封圈, 4.閥桿, 5.支架, 6.閥壓蓋, 7.手輪, 8.法蘭, 9.螺母, 10.定位螺釘?shù)攘慵M成，手輪順轉, 閥門關閉,閥桿向上移動, 此閥為上展式，手輪順轉, 閥門關閉, 閥桿向下轉動, 此閥為下展閥

FL41H化工釜底帶測溫上展式放料閥應用案例設計制造標準：
結構長度標準：GB/T 12221-2005
連接法蘭標準：GB/T 9113
壓力溫度等級：GB/T 12224-2005
試驗檢驗標準：GB/T 13927-2008

一、FL41H化工釜底帶測溫上展式放料閥應用案例定義與功能

放料閥是安裝在反應釜、儲罐等容器底部的專用閥門，核心功能包括：

密閉排放：控制化學液體在密閉環境中反應，反應結束后精準排放料液。

無死區設計：閥瓣與容器底部吻合，消除介質殘留，避免污染或反應不。

適應多工況：可處理腐蝕性介質（如酸堿液）、含顆粒漿料或高粘度物料。

二、FL41H化工釜底帶測溫上展式放料閥應用案例結構與分類

1. 結構組成

核心部件：閥體、閥瓣（啟閉件）、密封圈、執行機構（手動/氣動/電動）。

特殊設計：

平底型閥體：防止物料沉積。

耐沖刷密封圈：表面硬度達HRC56-62，耐磨損、耐腐蝕。

2. 分類方式

按結構：

上展式：閥瓣上升開啟，需克服介質壓力，關閉力矩大。

下展式：閥瓣下降開啟，與介質作用力同向，操作更省力。

柱塞式/球閥式：適用于特定工況（如高頻啟閉或粘稠物料）。

按驅動方式：手動、氣動（彈簧復位/雙作用）、電動、液動。

按材質：不銹鋼（通用介質）、搪玻璃（耐強酸堿）、合金鋼（耐磨礦漿）。

三、FL41H化工釜底帶測溫上展式放料閥應用案例工作原理

介質流向控制：通過閥瓣位置切換流向（如三通放料閥可分流物料）。

操作邏輯：

上展式：開啟時閥瓣提升，關閉時需外力壓緊。

下展式：開啟時閥瓣下降，利用介質壓力輔助密封。

四、FL41H化工釜底帶測溫上展式放料閥應用案例應用領域

化工行業：排放酸堿液、漿料（搪玻璃閥耐腐蝕性強）。

制藥與食品：無菌卸料，符合GMP/FDA標準（衛生級設計）。

環保領域：污水處理污泥排放，耐顆粒磨損設計延長壽命。

礦業與冶金：礦漿、粉末輸送控制（耐磨材質）。

能源與石化：油品、氣體排放，耐高溫高壓（特殊材質）。

五、FL41H化工釜底帶測溫上展式放料閥應用案例優缺點分析

優點

密封性強：線密封結構，防止結疤和泄漏。

耐腐蝕/耐磨：搪玻璃、陶瓷材質適應惡劣工況。

操作靈活：支持手動、氣動、電動等多種驅動方式。

易維護：密封圈可快速更換，閥瓣裝配簡單。

缺點

耐壓有限：通?！?.6MPa，高壓工況需特殊設計。

耐溫限制：搪玻璃閥≤240℃，耐溫急變≤120℃。

成本較高：特殊材質或智能驅動版本價格較高。

六、FL41H化工釜底帶測溫上展式放料閥應用案例市場現狀與趨勢

市場規模：

驅動因素：

化工/石油行業需求占比超60%。

環保政策推動技術升級（如耐腐蝕、低泄漏設計）。

技術趨勢：

智能化：遠程監控、自動調節（如智能排氣放料閥）。

小型化/高效化：適應緊湊型設備需求。

FL41H化工釜底帶測溫上展式放料閥應用案例競爭格局：

零件材料與工況：

FL41H化工釜底帶測溫上展式放料閥應用案例的主要尺寸及重量：

七、FL41H化工釜底帶測溫上展式放料閥應用案例安裝與維護

安裝要點

水平安裝：保持閥門全開位，避免介質殘留。

密封檢查：注潤滑脂驗證密封性，防止焊接高溫?fù)p傷。

防護措施：吊裝時避免閥桿或執行器受力。

維護建議

定期檢查：閥瓣、密封件磨損情況，及時更換。

清潔保養：清除閥體內部污垢，防止堵塞。

潤滑管理：操作前后補入潤滑脂，排空閥腔積水。

八FL41H化工釜底帶測溫上展式放料閥應用案例、定制化解決方案

針對特定需求，放料閥可提供以下定制選項：

耐磨耐腐蝕材質：陶瓷、合金鋼應對礦漿或化工介質。

防卡滯設計：振動輔助或錐形結構，解決粘稠物料堵塞。

溫控功能：集成加熱/冷卻系統，維持物料流動性（如塑料加工）。

衛生級設計：無縫隙、易清洗，符合食品/醫藥標準。

快開快關：緊急停機或物料切換場景，減少浪費。

總結：放料閥作為容器底部排放的關鍵設備，其設計需兼顧密封性、耐腐蝕性和操作便捷性。隨著工業自動化和環保要求的提升，智能放料閥和定制化解決方案將成為市場主流。用戶在選型時應根據介質特性、工況條件及維護需求綜合評估，以確保設備性能與生產安全。
釜底放料閥：輕松應對固體物料排放
釜底放料閥是工業生產中一部分，主要用于處理固體、顆粒狀和易結晶的粉料介質。它通常安裝在儲料罐、反應釜或其他容器的底部，以便于排放物料。通過底部焊接法蘭與設備連接，可以有效消除工藝介質在容器出口處的殘留，防止積料和現象的發生。
放料閥根據使用需求分為兩種結構形式：上展式和下展式。上展式放料閥適用于帶有攪拌器的反應釜（除框式錨式），而下展式放料閥則適用于框式錨式攪拌器的反應釜。上展式放料閥的設計使得球體需要往上升才能出料，而下展式放料閥則需要球體往下降才能出料。
這兩種放料閥的形式不僅提高了生產效率，還確保了工藝的順利進行。通過合理選擇和使用放料閥，可以有效避免物料排放過程中的各種問題，保障生產的順利進行。
