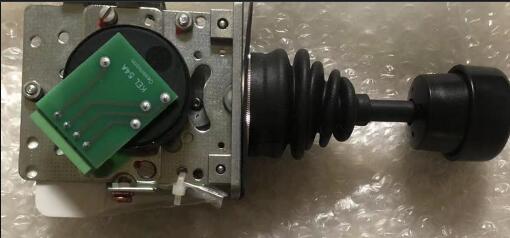

GESSMANN控制器W1116791-010安裝說明書

GESSMANN控制器W1116791-010正品銷售，GESSMANN控制器W1116791-010現貨

GESSMANN控制器W1116791-010安裝前準備 ?環境核查? 安裝位置需避開強電磁場、高溫源(>150℃)及振動干擾區,確保探頭與軸面距離可調范圍1~2mm?。GESSMANN捷斯曼W1116791-010多軸控制器可反向的電動機啟動器可以讓電動機正轉或是反轉。GESSMANN控制器W1116791-010安裝技術規范?，綜合相關技術參數與操作要點整理：

 一、安裝前準備

?環境適應性核查?

工作溫度范圍：?-40°C至+85°C?，高溫環境需確保散熱空間（間距≥50mm）?

防護等級：電子組件?IP67?（防塵防水），整體外殼?IP54?（防濺射）?

?工具與材料?

工具：扭力扳手（范圍?5~15N·m?）、萬用表、35mm標準導軌安裝卡扣?

線纜要求：屏蔽雙絞線（阻抗≤10Ω），截面積≥0.75mm2?

二、GESSMANN控制器W1116791-010機械安裝步驟

?導軌固定?

將控制器卡入?35mm標準導軌?，按壓底部鎖扣直至聽到“咔嗒”鎖定聲?

水平度校正：使用水平儀調整，偏差需?≤0.5°?（防止振動移位）?

?接線端緊固?

電源端子（?24VDC±10%?）：

?L+?接正極（紅纜），?M?接負極（藍纜）

螺栓扭矩?0.6N·m?，過載導致接觸電阻＞0.1Ω需重新壓接?

電機控制端子：

?U/V/W?三相輸出線需用?環形端子壓接?，防止毛刺短路?

三、GESSMANN控制器W1116791-010電氣調試流程

?互鎖功能驗證?

正反轉電路互鎖測試：

模擬正轉信號時，反轉回路電阻應?＞100kΩ?（機械互鎖標準）?

電氣互鎖響應時間?＜20ms?（用示波器捕捉信號切換延遲）?

?啟動參數配置?

降壓啟動設置（若啟用）：

自耦變壓器抽頭調至?65%額定電壓?（默認檔位）?

切換全壓時間設定為?3~5秒?（根據電機慣性調整）?

四、GESSMANN控制器W1116791-010安全與維護

?功能安全合規?

安全等級：支持?PLd?（EN ISO 13849）及?SIL2?（IEC 61508）認證?

緊急停機測試：觸發ESD信號后，輸出切斷時間?≤50ms??

?周期性維護?

每6個月檢測接觸器觸點厚度（磨損量?＞0.3mm?需更換）?

GESSMANN控制器W1116791-010授權代理

年度絕緣測試：帶電部件對地絕緣電阻?≥100MΩ?（500VDC兆歐表）?

?故障診斷速查?

現象排查重點

控制器無響應測量24V電源波動（允許±2.4V）?

電機單方向不動作檢查互鎖繼電器觸點粘連?

頻繁過熱報警清灰散熱片+驗證環境溫度＜80℃?

上海韜然工業主營品牌：EPRO、力士樂Rexroth、賀德克Hydac、派克Parker、阿托斯Atos、薩姆森Samson、安沃馳Aventics、本特利Bently、易福門Ifm、仙童Fairchild、阿斯卡Asco、安士能Euchner、SMC、倍加福P+F、寶德Burkert、恩德斯豪斯E+H、巴魯夫Balluff、太陽Sun、皮爾茲Pilz，Mac，gessmann，邁確METRIX，BENTLY本特利傳感器

安裝完成后需執行?階梯負載測試?：25%→50%→75%→100%分段加載，記錄各階段溫升（ΔT?≤15K?為合格）?。
