上海蘇霍生產的SF6氣體密度繼電器校驗儀使用方法詳情資料，請查閱以下內容：

1、液晶顯示說明

本儀器SF6密度繼電器測試儀采用320×240高分辨率灰色背光液晶顯示屏LCD，即使在強烈日光下也能清晰顯示。參數設置及試驗結果均顯示在 LCD屏上。全漢字操作界面，圖形清晰，美觀，易于操作。

2、旋轉鼠標使用說明旋轉鼠標的功能類似計算機上使用的鼠標， 它有三種操作： “左旋”，“右旋”，“點擊選定”。通過鼠標的這三種操作可以實現移動光標、數據輸入和操作選定等功能。移動光標：通過左旋或右旋鼠標來移動光標，將光標移動到所要選擇的選項上，“點擊”旋鈕即可選定此項。數據輸入：當需要修改或者輸入數據時，將光標移動到需要修改數據的選項上，點擊鼠標，即進入數據的修改操作（光標縮小至被修改的這一位上），左旋或右旋鼠標即進行該位的增減操作，點擊鼠標確認該位的修改。旋轉鼠標進入下一位的修改。逐位修改完畢后，光標增大為全光標，即退出數據的修改操作，此時可通過旋轉鼠標將光標移走。

3、儀器SF6密度繼電器校驗儀使用說明

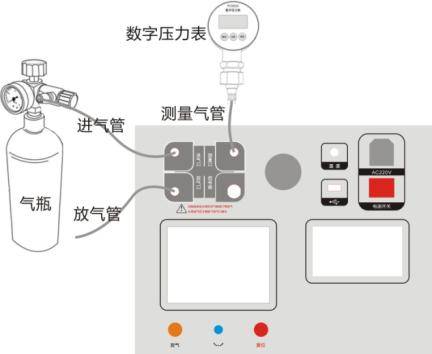

現場校驗SF6密度繼電器時，請按圖1的方式使用儀器配置的配件連接好氣路與線路， 進氣管連接儀器測量口與氣瓶，放氣管連接放氣口（使用空氣、氮氣等無毒無害的壓縮氣體，可以不接放氣管，直接將廢氣排放到空氣中），測量氣管連接儀器的測量口并通過過渡接頭（過渡接頭詳見附錄一1～14）與待檢測的SF6密度繼電器連接，六芯測試線連接儀器與接線柜上相應的測試點。

圖1

根據測試目標，把配備的六芯測試線一頭與儀器面板上的航插信號口相連接，帶鱷魚夾的那頭根據測試信號分別與密度繼電器的接線柜上的信號插座對接，不使用的鱷魚夾需閑置，不要與其它鱷魚夾接觸。SF6氣體密度繼電器校驗儀測試一個信號時（單報警、單閉鎖１或者單閉鎖２三者其中之一）應只接相應的測試信號，并在操作界面上選擇“單信號”，系統會自動識別。如果需要執行的是壓力表校驗操作，則需要將待校驗的壓力表與儀器面板上的測量口相連接；如果需要執行的是系統壓力值修正操作，則需要將經過計量校準的高精度壓力表與儀器面板上的測量口相連接如圖2所示。
