干貨 | SICK Ranger3系列3D線激光相機的使用方法

一.初識Ranger3系列相機

SICK Ranger3采用SICK自研高精度CMOS傳感器，處理速度高達154億像素/秒，在全幅掃描模式下擁有7KHz的采樣率掃描3D輪廓，傳感器分辨率可達2560*832 pixel。使用標準GenICam接口以及GIGE接口，易于集成。

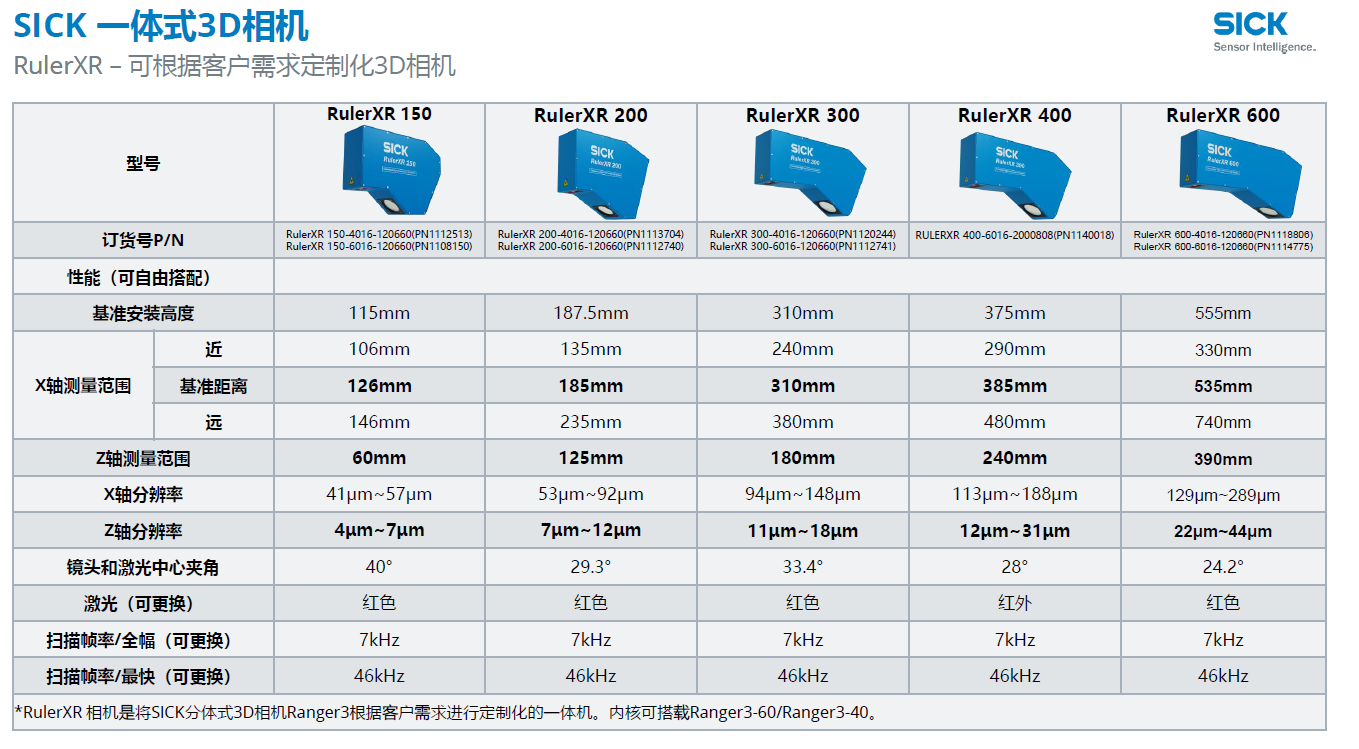

1.SICK一體式相機

2.SICK分體式相機

相對于SICK一體式相機來說，分體式相機的搭配更加靈活多變，適用于與激光器組成不同視野、不同景深的線激光測量方式

3.線激光成像原理

1.SICK 3D視覺的主要原理是激光三角測量法(Laser triangulation)

2.激光光源投射到物體的表面,相機的鏡頭和激光成一定的角度,生成物體表面的輪廓線

3.物體通過激光掃描生成多條物體表面的輪廓線,相機將輪廓線組成一幅3D的圖像

4.3D圖像是基于掃描技術，因此物體與相機必須要發生相對運動

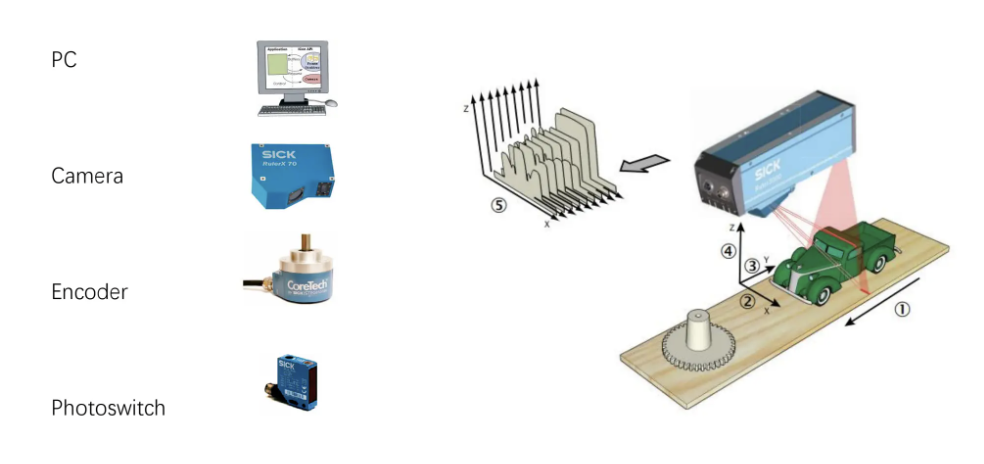

4.系統架構

一體式相機系統架構

分體式相機系統架構

5.激光使用

1.Ranger3為分體式3D工業相機，需要搭配激光進行使用

2.激光等級常見的有2M和3B

注意事項：

1.調整激光對焦時請使用安全眼鏡。

2.不要直視激光器底部。

6.相關概念介紹

1.X/Z方向像素點數：指相機的CMOS在X/Z方向上的像素個數。

2.視場寬度：指相機在X方向上所能測量的范圍。

3.工作距離：指相機相對于被測物體的測量范圍，超過測量范圍之外相機無法成像。

4.分辨率：指相機經過標定后每個像素代表實際的值。即轉換為毫米單位。

5.相機幀率：指相機每秒鐘能采集到的最大輪廓數量。

7.接線信息

二.前期工作

注意：工控機需配置JAVA環境，網卡必須為千兆以太網適配器，并開啟Jumbo Frames巨型幀傳輸

三.Stream Studio軟件界面

Stream Setup作用：用于連接和配置相機參數，以及顯示圖像。

注意：若打開軟件出現軟件閃退，異常報錯等情況，則檢查JAVA是否安裝，以及安裝路徑和環境配置中的路徑是否一致。

Device菜單

Device 菜單含有功能如下：

•Parameter editor…：進入參數編輯窗口

•Save device log …/Save diagnostics…/Save firmware update log…：保存日志

•Fimware update…： 固件更新（注意?。?！推薦直連，更新不可斷開連接，硬件支持?。?/span>

•Device files...： 進入Device files窗口。 Log日志獲取， UserCalibration用戶自定義標定文件導入， UserFile 常用于存放標定文件，

UserSet導出

•Migrate User Sets...： UserSet遷移（固件升級后， UserSet和固件不一致問題，需遷移到新版本）

Image右側復選框

需在stop模式下調整：

Show active sensor area：調整ROI區域；

Simulatr laser line extraction： 模擬剖面提取roi內的激光線；

Simulator scatter位置：可手動也可以精細調整；
