一、沖擊電壓試驗裝置概述

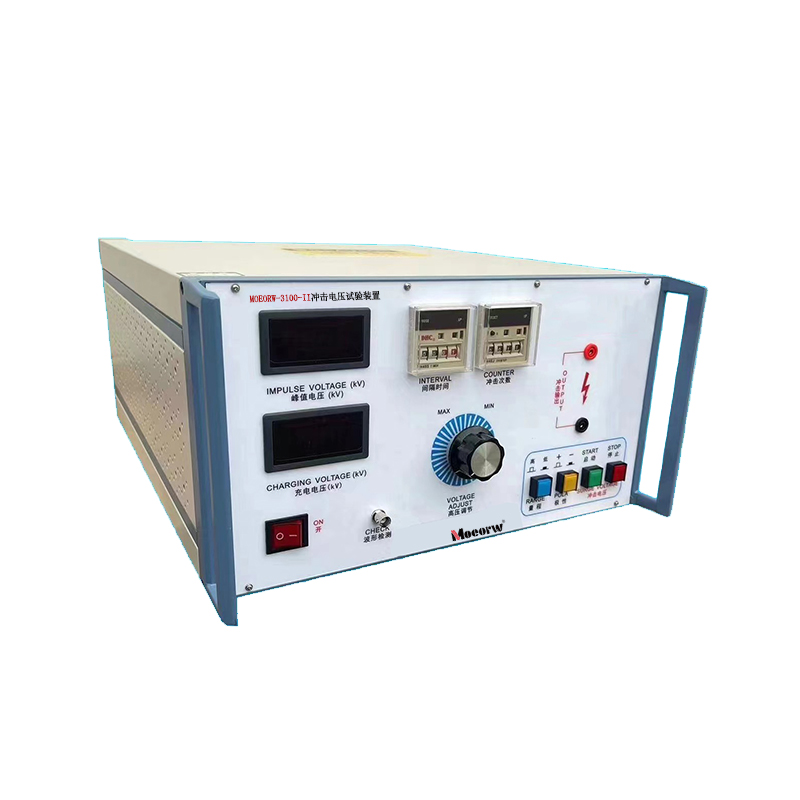

MOEORW-3100-II沖擊電壓試驗裝置是波形為 1.2/50μs 的電壓波試驗裝置。儀器波前時間為 1.2μs，波后時間為 50μs。用于檢測元器件能承受瞬態過電壓能力，以及器具的電氣間隙和爬電距離。

二、沖擊電壓試驗裝置技術指標

直流高壓：≥20 kV

沖擊波前時間：1.2 µs ±30 %

波后半值時間：50 µs ±20 %

峰值電壓：低1 kV ~ 4.99 kV ±3%

高5 kV ~ 19.99 kV ±3%

沖擊間隔時間：5 ~ 99（S）

沖擊次數：1 ~ 9999 次

極    性：正和負

儀器內阻：＜500Ω

工作電源：額定電壓：~220V ±10% 50Hz

功    耗：50 VA

三、沖擊電壓試驗裝置試驗步驟

1. 根據試驗要求，將沖擊間隔時間繼電器、沖擊次數繼電器設置到所需數值，按一下沖擊高壓啟 動按鈕；

2. 試驗后按高壓停止按鈕，待直流電壓表顯示為零時方可調換試品，若在試驗中需切斷高壓電源，只需按一下停止按鈕，多試品試驗時，可重復上述過程；

四、沖擊電壓試驗裝置注意事項

為確保儀器可靠運行，儀器的電源也需可靠接地，嚴禁在沒有接地線的情況下，進行高壓沖擊試驗。因?yàn)閿?shù)千伏的電壓會損壞低壓控制和檢測單元。

極性轉換前，應先連續按高壓停止按鈕，直到高壓電壓表充電電壓表顯示接近于零后方可進行，否則，瞬間逆轉的高壓會造成儀器的損壞。

當需檢測儀器波形和峰值電壓時，可通過波形檢測分壓器檢測（分壓比為50:1）。

儀器發生故障需維修時，應由專業人員進行維修，開箱維修時，需先用接地線對高壓電容器放電后方可進行，以免受到電擊。
