北航一作 & 哈工大通訊：金屬疲勞裂紋研究獲突破

來源：凱爾測(cè)控試驗(yàn)系統(tǒng)（天津）有限公司 2025年08月04日 15:44

部分內(nèi)容解讀

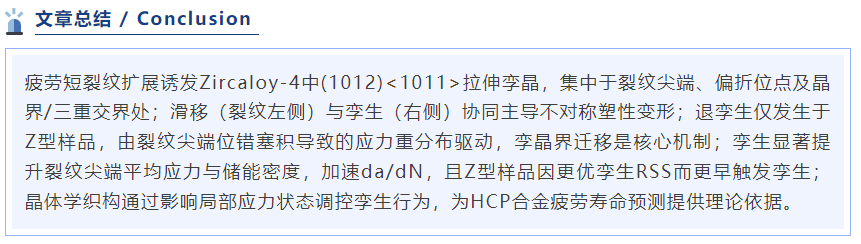

上圖展示原始Zircaloy-4板材的細(xì)晶分布（SEM）、試樣切割示意圖及極圖分析，證實(shí)樣品具有強(qiáng)烈的基面織構(gòu)，c軸沿Z向（板法向）排列，為后續(xù)Y型（c軸//Y向）和Z型（c軸//Z向）樣品分組提供微觀結(jié)構(gòu)基礎(chǔ)。

聚焦裂紋在三重交界處（Grain A1/A2/A3）的偏折行為，SEM與EBSD聯(lián)合揭示孿晶（長(zhǎng)約5–8 μm）和棱柱面滑移跡線在受阻裂紋的共存現(xiàn)象，86°取向差證實(shí)其為拉伸型孿晶，應(yīng)力集中是孿生主因。

裂紋穿越Grain A2/A3/A5的路徑分析，左側(cè)晶體繞c軸旋轉(zhuǎn)10°（滑移主導(dǎo)），右側(cè)孿晶區(qū)無顯著旋轉(zhuǎn)，表明裂紋兩側(cè)分別由滑移和孿生實(shí)現(xiàn)塑性協(xié)調(diào)，DIC應(yīng)變場(chǎng)證實(shí)不對(duì)稱變形。

TEM與EBSD聯(lián)合表征裂紋孿晶變體（Twin A1/A2），SAED衍射與高分辨圖像明確孿生面為(1012)，86°取向差及不同剪切方向證實(shí)其為同類型孿晶的不同變體。(上圖展現(xiàn)EBSD部分)

Z型樣品（Sample B）經(jīng)4000次循環(huán)后的裂紋路徑與孿晶分布，EBSD檢出長(zhǎng)度>50 μm的孿晶（B1/B2/B3），86°取向差再證拉伸孿晶，為后續(xù)退孿生現(xiàn)象提供對(duì)比基準(zhǔn)。

Sample B''的微機(jī)械場(chǎng)演化，DIC測(cè)得裂紋塑性應(yīng)變(xx/yy)呈"翼狀"分布（圖12c–f），結(jié)合EBSD彈性應(yīng)變反演的應(yīng)力(yy)場(chǎng)（圖12i）顯示拉-壓應(yīng)力共存，解釋退孿生的局部應(yīng)力驅(qū)動(dòng)機(jī)制。

退孿生機(jī)理圖解，高分辨EBSD揭示孿晶B1附近應(yīng)力(xx/xy/yy)的強(qiáng)梯度分布（圖13），位錯(cuò)塞積（棱柱面滑移跡受阻于孿晶B1'邊界）導(dǎo)致應(yīng)力重分布（圖14d），孿生解析剪切應(yīng)力（Twin-RSS）差異驅(qū)動(dòng)孿晶界反向遷移引發(fā)退孿生。

Z型樣品（B/B'/B''）裂紋擴(kuò)展速率對(duì)比，孿生/退孿生起始點(diǎn)（虛線標(biāo)注）對(duì)應(yīng)da/dN驟升，證實(shí)退孿生進(jìn)一步加速裂紋擴(kuò)展，且Z型樣品孿生觸發(fā)更早（ΔK=15–17 MPa√m）。

Y型與Z型樣品裂紋孿生RSS空間分布對(duì)比，Z型樣品（Grain B'2）所有孿生變體的RSS值更高（>300 MPa區(qū)域更廣），晶體學(xué)取向差異直接解釋Z型樣品更易孿生。

相關(guān)產(chǎn)品

免責(zé)聲明

凡本網(wǎng)注明“來源：化工儀器網(wǎng)”的所有作品，均為浙江興旺寶明通網(wǎng)絡(luò)有限公司-化工儀器網(wǎng)合法擁有版權(quán)或有權(quán)使用的作品，未經(jīng)本網(wǎng)授權(quán)不得轉(zhuǎn)載、摘編或利用其它方式使用上述作品。已經(jīng)本網(wǎng)授權(quán)使用作品的，應(yīng)在授權(quán)范圍內(nèi)使用，并注明“來源：化工儀器網(wǎng)”。違反上述聲明者，本網(wǎng)將追究其相關(guān)法律責(zé)任。
本網(wǎng)轉(zhuǎn)載并注明自其他來源（非化工儀器網(wǎng)）的作品，目的在于傳遞更多信息，并不代表本網(wǎng)贊同其觀點(diǎn)和對(duì)其真實(shí)性負(fù)責(zé)，不承擔(dān)此類作品侵權(quán)行為的直接責(zé)任及連帶責(zé)任。其他媒體、網(wǎng)站或個(gè)人從本網(wǎng)轉(zhuǎn)載時(shí)，必須保留本網(wǎng)注明的作品第一來源，并自負(fù)版權(quán)等法律責(zé)任。
如涉及作品內(nèi)容、版權(quán)等問題，請(qǐng)?jiān)谧髌钒l(fā)表之日起一周內(nèi)與本網(wǎng)聯(lián)系，否則視為放棄相關(guān)權(quán)利。

国产精品视频一区二区三区四,亚洲av美洲av综合av,99国内精品久久久久久久,欧美电影一区二区三区电影

北航一作 & 哈工大通訊：金屬疲勞裂紋研究獲突破

免責(zé)聲明

聯(lián)系我們

關(guān)注我們
