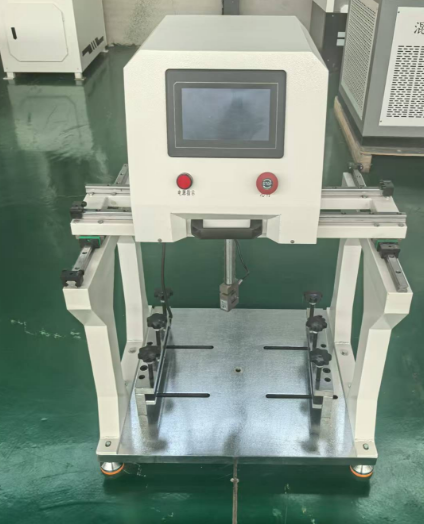

多功能拉拔儀10KN

一、通用粘接強度拉伸拉拔儀多功能款操作試驗使用說明書

安全告知:在安裝、操作、運行、維護、檢查之前，請務必認真閱讀本說明，并按照說明書上的內容，準確安裝、使用本產品。

二、通用粘接強度拉伸拉拔儀多功能款操作試驗使用說明書注意事項:

使用中嚴禁濕手操作、觸摸導電部位;維護與保養時，必須確保產品不帶電，使用前請確認產品電壓、電流、頻率和使用類別是否符合要求;

請定期緊固接線端子、清除沉積灰塵;如需選購附件，請選用本公司所提供的配套附件;

三、使用環境:

周圍溫度不高于+40°C，不低于-5°℃，溫差不頻繁環境;產品在使用時在無沖擊振動及無雨雪侵襲的地方;產品運輸及安裝時應輕拿輕放，避免強烈碰撞;

         通用粘接強度拉伸拉拔儀多功能款操作試驗使用說明書本試驗機主要適用于水泥基滲透結晶防水砂漿、陶瓷墻地磚膠粘劑、干混砂漿、保溫材料、復層建筑涂料、建筑外墻用膩子的拉伸粘結強度試驗，用于通用粘接強度拉伸，JGJT70砂漿拉伸，JCT547瓷磚膠拉伸，JGT298膩子垃伸等物理性能測試。

2.1技術特點

一臺試驗機可同時配置1個力傳感器，1個電機，1個編碼器，2個限位器，用戶可根據需要隨時更換;軟件的數據庫結構定義屬于開放式的試驗數據采用數據庫管理方式，可自選保存所有試驗數據:

技術參數

最大拉拔力:10KN(5KN可選)

有效檢測范圍:最大實驗力的1%-100%

負荷分辨率:0.5N或0.1N可選

負荷測量精度:優于示值的土1%以內

拉拔速度:0.05mm -200mn/min

加荷速度:5N/S-1000N/S

拉伸范圍:100mm

試件范圍:400mmX400mm或400X200mm 試件最大厚度:60mm

驅動方式:伺服電機驅動

電源:單相交流220V/50Hz，電機功率400W

外形尺寸:長*寬*高，700mm*610mm*1000mm

重量:119kg

通用粘接強度拉伸拉拔儀多功能款操作試驗使用說明儀器界面及功能

1.1歡迎界面（1-1）

點擊屏幕任意地方進入試驗主菜單

                                  1-1

1.2主菜單界面（1-2）

【試驗】點擊“試驗”進入試驗界面，進入試驗界面后要確定試驗方式是否正確。

【試驗選擇】進入試驗方式選擇界面，選擇試驗方式如通用粘接強度拉伸，JGJT70砂漿拉伸，JCT547瓷磚膠拉伸JGT298膩子垃伸等

【試驗報告】點擊“試驗報告”按鍵進入試驗結果界面，查看打印歷史數據，以及曲線等。

【標定】點擊“標定”需要輸入密碼“******”進入標定選擇界面。（廠家設備出廠前位移、力值等已經標定好，非維護人員禁止進入）。

【配置】“配置”為系統重要數據，需要輸入密碼方可進入，后面將詳細說明數據能否修改或者禁止修改等注意事項

【幫助】“幫助”為設備維護人員維修或者檢修所用。

1.3時間設置在主菜單界面時間“2023-03-08 17:38:20”上長按3秒，彈出如1-3圖所示分別在年月日分時秒后的方格里輸入準確的日期和時間，輸入完成后點擊“確定即可”。

【語言】在主菜單界面左下角處點擊，切換中英文。

1.4試驗界面（1-4）

【試驗力】顯示實時力值

【位移】顯示實時位移量

【變形】顯示實時試樣變形量

【強度】顯示試樣實時強度值

【力/時間】Y軸為力值，X軸為實時時間。

【力/變形】Y軸為力值，X軸為實時變形量。

【變形/時間】Y軸為變形，X軸為實時時間。

【Y軸坐標設置】點擊坐標軸Y軸處 彈出數字鍵盤，輸入傳感器最大量程值，或者一個可以顯示曲線的一個數值即可。三種曲線圖都需要設置Y軸，系統自動保存，下次開機則不需要再次設置。X軸為自動縮放不需要設定。

【調整速度】“調整速度“即為調整電機上升或者下降時的速度，非“試驗速度“，”試驗速度“需要在設置里面修改。

【試驗】點擊后開始測試，記錄數值，繪制曲線。如果曲線沒有出來，檢測(1)、Y軸是否設的太大，（2）、試驗力數值是否為正數，位移值是否為正數，如果不是正數，需要返回到主菜單界面點擊配置按鍵輸入密碼“******”后在力值取反或者位移取反出進行勾選取反操作然后點擊保存，返回即可。

【停止】試驗停止操作

【回位】點擊試驗后，當試驗結束沒有回到原點，點擊回位橫梁回到試驗開始前為位置。

【上升】橫梁上升

【下降】橫梁下降

【報告】 查看試驗結果和歷史曲線。

【一鍵清零】清除試驗力、位移、變形、以及強度值。

【設置】進入設置界面設置試驗參數。

【返回】返回到主菜單界面

【狀態】顯示為電機狀態，停止、上升、下降或者試驗。

【保護狀態】顯示保護狀態，空閑（可以正常試驗），上限位保護、下限為保護、力值保護、力值速度保護、速度保護等、當試驗中出現這幾種保護的任意一種時，試驗結束，試驗沒有做完就出現了保護狀態時，則不會出試驗結果。需要檢查什么情況下出現了保護，排除后重新試驗。

【試驗時間】即過了預緊力后正式試驗開始后的計時時間。

【試驗方式】當前所做試驗類型，如拉伸試驗，彎曲試驗等。
