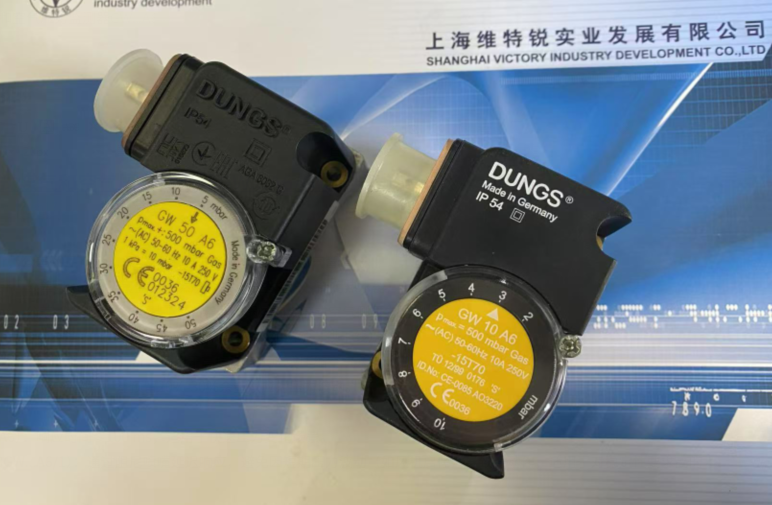

DUNGS緊湊式煤氣和空氣壓力監測器GW...A6及GW…A6/1的工作原理主要基于壓力感應與機械開關機制，通過膜片變形觸發電路轉換，實現對壓力的實時監控與自動響應。以下是具體說明：

1. 壓力感應與膜片變形

監測器內部集成高靈敏度膜片，當被測氣體（燃?xì)饣蚩諝猓毫ψ饔糜谀て瑫r，膜片產生與壓力值成正比的微小變形。

膜片材料采用丁二烯-丙烯腈橡膠，兼具彈性與耐腐蝕性，可適應燃?xì)忸?、2、3及其他中性氣態介質的環境要求。

2. 壓力值與設定點比對

用戶通過帶有刻度的調節輪預設額定值（開關點），該值作為壓力閾值存儲于監測器內部。

當實際壓力變化導致膜片變形量達到設定點時，監測器啟動下一步動作；若未達閾值，則持續監測不觸發操作。

3. 機械開關動作與電路轉換

達到設定點后，膜片變形推動機械聯動裝置，驅動開關觸點發生物理位移。

觸點材料為純銀，確保低電阻與高導電性，實現電路的可靠接通或斷開。

開關功能遵循壓力上升/下降邏輯：壓力上升時打開1 NC（常閉觸點）、關閉2 NO（常開觸點）；壓力下降時執行反向操作。

4. 阻尼噴嘴延遲響應（GW…A6/1）

GW…A6/1型號在壓力波動場景下，通過附加阻尼噴嘴引入氣流阻力，延長壓力變化傳遞至膜片的時間。

該設計使監測器僅對持續壓力偏差響應，避免因短期波動（如風機啟停）導致誤動作，提升系統穩定性。

5. 雙壓力監測組合（可選配置）

通過法蘭連接兩個GW A6監測器，形成雙壓力監測單元。

兩個監測器獨立調整設定點，可同時監控同一介質的雙重壓力閾值，擴展額定值調整范圍，滿足復雜工況需求。
