QJ57B-2型直流電阻測試儀 講解
稱數字電橋是新一代電線、電纜直流電阻和電機直流電阻的測試儀器，是QJ44、QJ57的更新?lián)Q代產品。電橋采用Σ―△型A/D轉換原理，具有測量精度高、數字濾波、快速平均及自動校準等特點。電橋采用5位半LED顯示，可直讀電阻測量數據。
本電橋還可以用來測試開關、接插件、繼電器的觸點電阻；車、船、飛機的金屬鉚接電阻。操作簡單方便，是直流電阻測試工作中的設備。非常適合于各電線電纜廠，合金材料廠、高等院校、科研單位對金屬導體材料的研究和檢測之用，既可以測量導線每米長度電阻、體電阻率和質量電阻率。
本智能儀器技術性能能滿足國際電工委員會（IEC）468和國標GB/T3048.4導體直流電阻試驗標準。同時可以在線檢測，測量數據符合標準，為企業節約材料，質量源頭得到控制。工作效率進一步提高。
二、電橋主要特點
1、采用5位半LED顯示，操作方便、攜帶方便、讀數直觀、測量精度高、穩定性好。
2、測量范圍：0-200Ω（0-199.999Ω）
最小分辨率：1μΩ
準確度：±（0.05%Rx+0.05%Rm）
三、 主要技術指標
1、使用環境
a) 參比條件：溫度20℃±0.5℃
相對濕度40%-60%（送檢時，對實驗室的要求）
b)標稱條件：溫度0―35℃
相對濕度25%-75%（現場環境）
2、 各量程主要參數見表1：
（溫度20℃±0.5℃、相對濕度40%-60%）
量程 | 測試電流 | 分辨率 | 測量范圍 | 基本誤差 |
20mΩ | 1A | 1μΩ | 0-19.999 mΩ | ±（0.1%Rx+0.15%Rm） |
200mΩ | 0.5A | 1μΩ | 0-199.999mΩ | ±（0.05%Rx+0.1%Rm） |
2Ω | 100mA | 10μΩ | 0-1.99999Ω | ±（0.05%Rx+0.05%Rm） |
20Ω | 100mA | 100μΩ | 0-19.9999mΩ | ±（0.05%Rx+0.05%Rm） |
200Ω | 10mA | 1mΩ | 0-199.999Ω | ±（0.05%Rx+0.05%Rm） |
備注：20mΩ檔為4位半顯示
200mΩ-200Ω檔為5位半顯示。
3.供電電源：AC220V±22V 50HZ±1.5HZ
4.外形尺寸：383*296*166mm
5.重量：不大于3.5Kg
四、QJ57B-2型直流電阻測試儀 講解使用方法

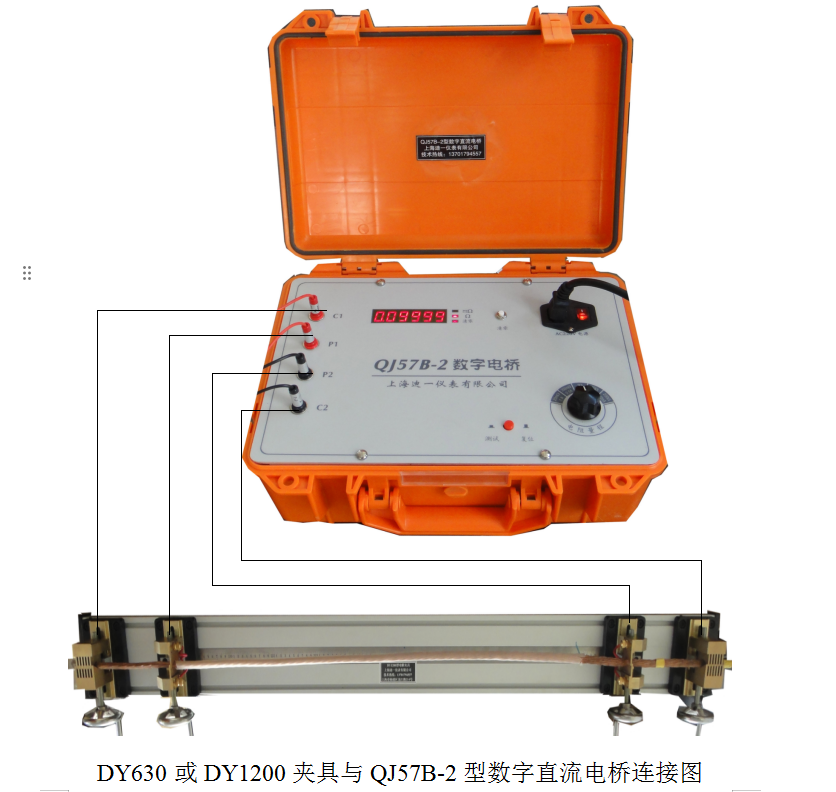

將電源線插入AC220V插座，測試線接入電橋C1、P1、P2、C2。如圖1
20℃時導體標準要求最大電阻值（Ω/km）
此表僅供用戶參考
電流電阻量程 | 面積 | 銅導體 | 鍍錫銅導體 | 鋁導體1-2類 | ||
1—2類 | 5—6類 | —2類 | 5—6類 | |||
200mΩ/0.5A | 0.5 | 36 | 39 | 36.7 | 40.1 | / |
0.75 | 24.5 | 26 | 24.8 | 26.7 | / | |
20mΩ/1A | 1 | 18.1 | 19.5 | 18.2 | 20 | / |
1.5 | 12.1 | 13.3 | 12.2 | 13.7 | / | |
2.5 | 7.41 | 7.98 | 7.56 | 8.21 | / | |
4 | 4.61 | 4.95 | 4.7 | 5.09 | 7.41 | |
6 | 3.08 | 3.3 | 3.11 | 3.39 | 4.61 | |
電機電阻測試
導體電阻、絕緣電阻匯總表
BV、AV
| BVR | ||||||
截面mm2 | 導體 結構 | 20℃時導體電阻Ω/km不大于 | 70℃時最小絕緣電阻MΩ/km | 截面mm2 | 導體 結構 | 20℃時導體電阻Ω/km不大于 | 70℃時最小 絕緣電阻 MΩ/km |
0.08 | 1/0.32 | 225.2 | 0.019 | 2.5 | 19/0.41 | 7.41 | 0.011 |
0.12 | 1/0.40 | 144.1 | 0.015 | 4 | 19/0.52 | 4.61 | 0.009 |
0.2 | 1/0.50 | 92.3 | 0.015 | 6 | 19/0.64 | 3.08 | 0.0084 |
0.3 | 1/0.60 | 64.1 | 0.014 | 10 | 49/0.52 | 1.83 | 0.0072 |
0.4 | 1/0.70 | 47.1 | 0.012 | 16 | 49/0.64 | 1.15 | 0.0062 |
0.5 | 1/0.80 | 36.0 | 0.015 | 25 | 98/0.58 | 0.727 | 0.0058 |
0.75 | 1/0.97 | 24.5 | 0.012 | 35 | 133/0.58 | 0.524 | 0.0052 |
0.75 | 7/0.37 | 24.5 | 0.014 | 50 | 133/0.68 | 0.387 | 0.0051 |
1.0 | 1/1.13 | 18.1 | 0.011 | 70 | 189/0.68 | 0.268 | 0.0045 |
1.0 | 7/0.43 | 18.1 | 0.013 | 95 | 259/0.68 | 0.193 | |
1.5 | 1/1.38 | 12.1 | 0.011 | RV、AVR | |||
1.5 | 7/0.52 | 12.1 | 0.010 | ||||
2.5 | 1/1.78 | 7.41 | 0.010 | 0.035 | 7/0.08 | 572 | 0.019 |
2.5 | 7/0.68 | 7.41 | 0.009 | 0.06 | 7/0.10 | 366 | 0.017 |
4 | 1/2.25 | 4.61 | 0.0085 | 0.08 | 7/0.12 | 247 | 0.018 |
4 | 7/0.85 | 4.61 | 0.0077 | 0.12 | 7/0.15 | 158 | 0.016 |
6 | 1/2.76 | 3.08 | 0.0070 | 0.2 | 12/0.15 | 92.3 | 0.014 |
6 | 7/1.04 | 3.08 | 0.0065 | 0.3 | 16/0.15 | 69.2 | 0.016 |
10 | 7/1.35 | 1.83 | 0.0065 | 0.4 | 23/0.15 | 48.2 | 0.014 |
16 | 7/1.70 | 1.15 | 0.0050 | 0.5 | 28/0.15 | 39.0 | 0.013 |
25 | 7/2.14 | 0.727 | 0.0050 | 0.75 | 42/0.15 | 26.0 | 0.011 |
35 | 7/2.52 | 0.524 | 0.0040 | 1 | 32/0.20 | 19.5 | 0.010 |
50 | 19/1.78 | 0.387 | 0.0045 | 1.5 | 30/0.25 | 13.3 | 0.010 |
70 | 19/2.14 | 0.268 | 0.0035 | 2.5 | 49/0.25 | 7.98 | 0.009 |
95 | 19/2.52 | 0.193 | 0.0035 | 4 | 56/0.30 | 4.95 | 0.007 |
120 | 37/2.03 | 0.153 | 0.0032 | 6 | 84/0.30 | 3.20 | 0.006 |
150 | 37/2.25 | 0.124 | 0.0032 | 10 | 84/0.40 | 1.91 | 0.0056 |
185 | 37/2.52 | 0.0991 | 0.0032 | 16 | 126/0.40 | 1.21 | 0.0046 |
240 | 61/2.25 | 0.0754 | 0.0032 | 25 | 196/0.40 | 0.780 | 0.0044 |
300 | 61/2.52 | 0.0601 | 0.0030 | 35 | 276/0.40 | 0.554 | 0.0038 |
400 | 61/2.85 | 0.0470 | 0.0028 | 50 | 396/0.40 | 0.386 | 0.0037 |
70 | 360/0.40 | 0.272 | 0.0032 | ||||
