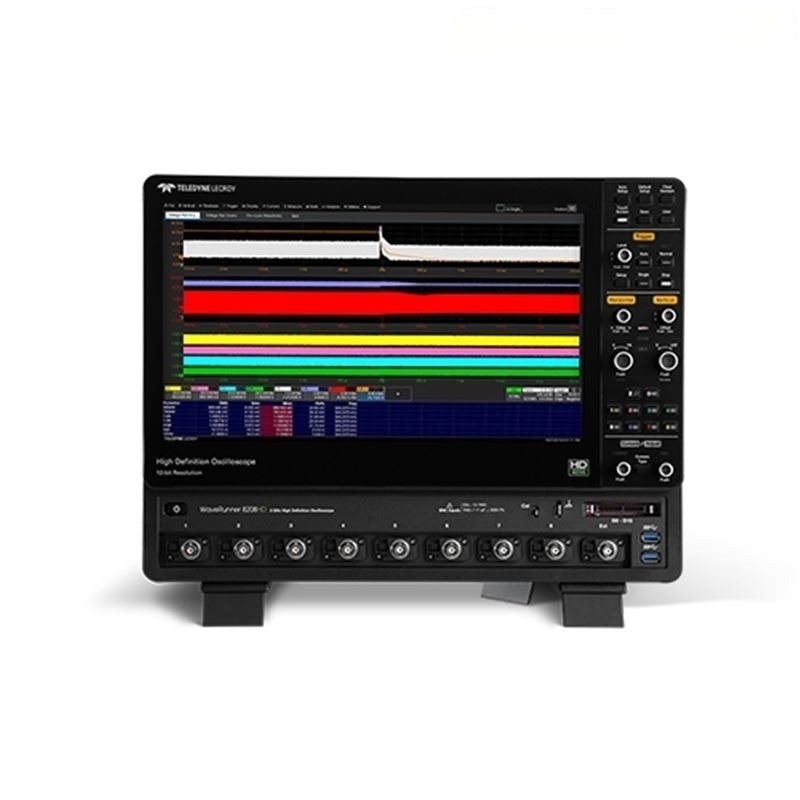

高精度示波器是一種用于電子測量和測試的重要儀器，廣泛應用于電子工程、物理實驗、通信、醫療設備等領域。它的主要功能是實時顯示電子信號的波形，幫助工程師和科學家分析和調試電路。相較于一般示波器，它具有更高的采樣率、更低的噪聲、更高的時間分辨率和更準確的信號捕捉能力，使其能夠準確地測量和分析高速、高精度的電子信號。
一、工作原理
高精度示波器的工作原理基于信號的采樣、存儲、顯示和分析。其主要組件包括輸入通道、采樣系統、存儲器、顯示屏和處理單元等。
1、信號輸入：輸入通道通過探頭與待測電路連接，接收電信號。通常有多個輸入通道，可以同時測量多個信號。
2、信號采樣：信號通過輸入通道傳入后，采樣系統會對其進行數字化處理。它采用高速的模數轉換器（ADC），將模擬信號轉換為數字信號。采樣率越高，能夠捕捉的信號細節越多，波形顯示越精確。
3、存儲與處理：數字化后的信號數據存儲在內部的存儲器中，通常為高速緩存或內存。存儲系統保存多個采樣點的數據，為后續的波形顯示和信號分析提供基礎。通過其內部的處理單元對數據進行進一步處理，包括信號濾波、增益調整、時基控制等，確保波形顯示的準確性和清晰度。
4、波形顯示與分析：處理后的信號波形被傳送到顯示屏上。還采用高清晰度的顯示技術，能夠?qū)崟r(shí)顯示復雜的波形，并提供多種波形分析功能，如頻率分析、相位分析、幅度分析等。用戶可以通過觸摸屏、旋鈕或按鈕調整波形顯示的范圍、時間基準、垂直靈敏度等參數，獲得詳細的信號信息。
二、應用領域
1、電子工程：高精度示波器是電子電路設計與調試中的基本工具。它可以用來測試電路中的信號波形，分析信號的頻率、幅度和相位等特性，幫助工程師調試電路并找到潛在的問題。
2、通信行業：在通信設備的研發和維護中，用于分析無線信號、基帶信號等，并進行調試。它能夠檢測信號的失真、噪聲和誤差，確保通信質量。
3、汽車電子：現代汽車中的電子系統越來越復雜，尤其是在智能駕駛、自動化控制等方面。還能夠測試和分析汽車電子系統中的各種信號，確保其正常運行。
4、醫療設備：也在醫療設備中有廣泛應用。例如，心電圖（ECG）信號、腦電圖（EEG）信號等生物信號的監測和分析，要求儀器具有很高的時間分辨率和信號精度，它在這些應用中發揮著重要作用。
高精度示波器通過其高采樣率、低噪聲和精確的時間分辨率，能夠準確捕捉和顯示電子信號的細節，是現代電子測量和測試重要的工具。它的應用范圍涵蓋了從電子工程到科研實驗、從通信行業到醫療設備等多個領域，極大地促進了電子技術和科學研究的進步。
